DIN 2501 PN10 Тип Гибкие резиновые компенсаторы с одной сферой

Тип: DIN
Номинальный размер: 25~600 мм
Длина: 95~260 мм
Стандарт: DIN 2501
Давление: PN16
Фланец: углеродистая сталь (Q235)
Среда: обычная вода
Материал фланца: К235/СУС304/СУС316
штат:

Описание продукта

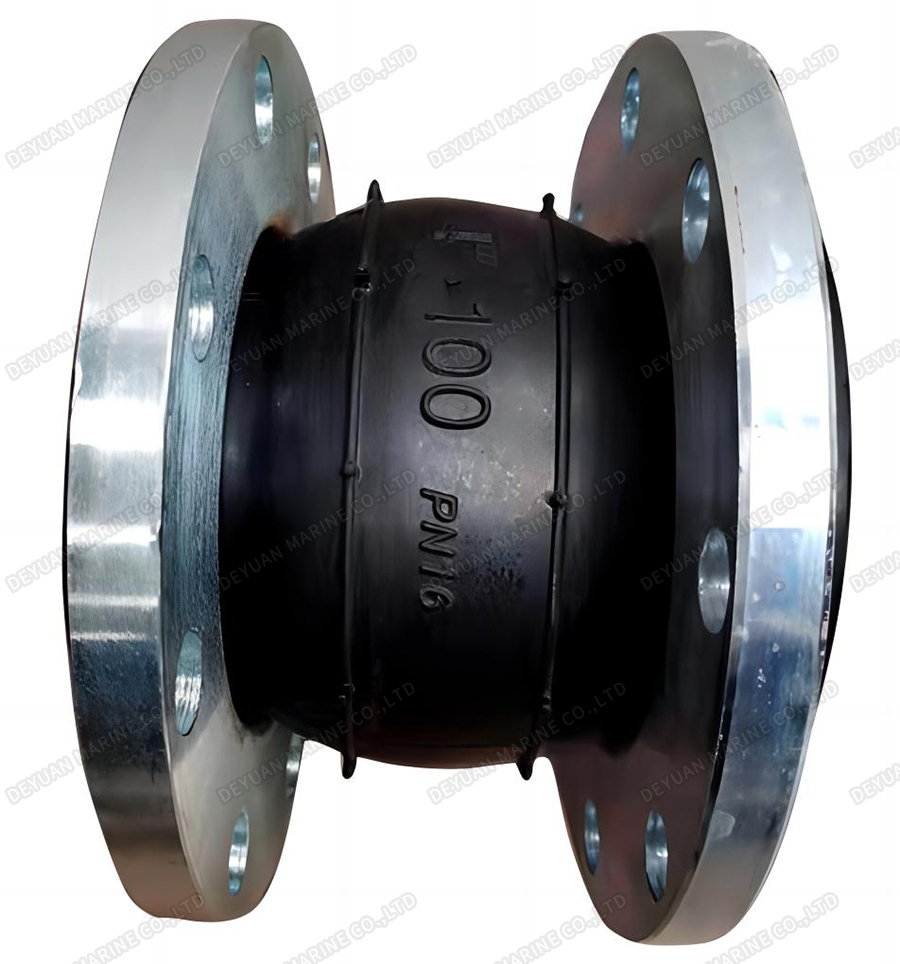

DIN 2501 PN10 Тип Гибкие резиновые компенсаторы с одной сферой


Преимущества использования: амортизация, снижение шума, долговременная защита чиллера, снижение затрат на техническое обслуживание.


DIN 2501 PN10, тип одинарной сферы, гибкие резиновые компенсаторы 3


Функции:

Тип: DIN

Номинальный размер: 25~600 мм

Длина: 95~260 мм

Стандарт: DIN 2501

Давление: PN16

Фланец: углеродистая сталь (Q235)

Среда: обычная вода

Материал фланца: К235/СУС304/СУС316


Рисунок:

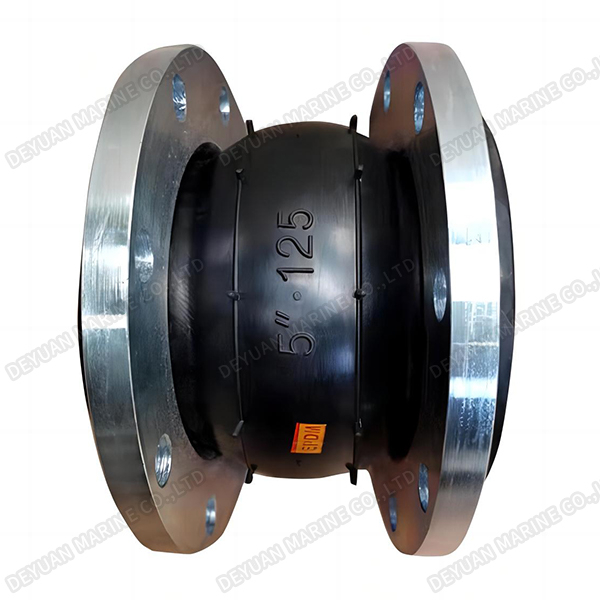

DIN 2501 PN10, тип одинарной сферы, гибкие резиновые компенсаторы 5_00

1- Внешняя/внутренняя резина: NR, NBR, EPDM, FKM;       2-ключевая рамка: нейлоновый шнур (нейлон 6);

3-кольцо под давлением: стальная проволока;                  4-фланец: Q235304316.


Технические характеристики


Номинальный диаметр

Длина Внешний диаметр. Коробочки №. Размер болта ПКД Потягиваться Компресс. Смещение. Дефлек. Лимит
мм дюйм L (мм) Д (мм) n д(мм) Д1(мм) (мм) (мм) (мм) ° количество
25 1 95 115 4 14 85 6 9 9 15° /
32 1-1/4 95 140 4 18 100 6 9 9 15° /
40 1-1/2 95 150 4 18 110 6 10 9 15° /
50 2 105 165 4 18 125 7 10 10 15° /
65 2-1/2 115 185 4 18 145 7 13 11 15° /
80 3 135 200 8 18 160 8 15 12 15° /
100 4 150 220 8 18 180 10 19 13 15° /
125 5 165 250 8 18 210 12 19 13 15° /
150 6 180 285 8 22 240 12 20 14 15° /
200 8 210 340 8 22 295 16 25 22 10° /
250 10 230 395 12 22 350 16 25 22 10° /
300 12 245 445 12 22 400 16 25 22 10° /
350 14 255 505 16 22 460 16 25 22 10° 4
400 16 255 565 16 26 515 16 25 22 10° 4
450 18 255 615 20 26 565 16 25 22 4
500 20 255 670 20 26 620 16 25 22 5
600 24 260 780 20 30 725 16 25 22 5
