Описание продукта

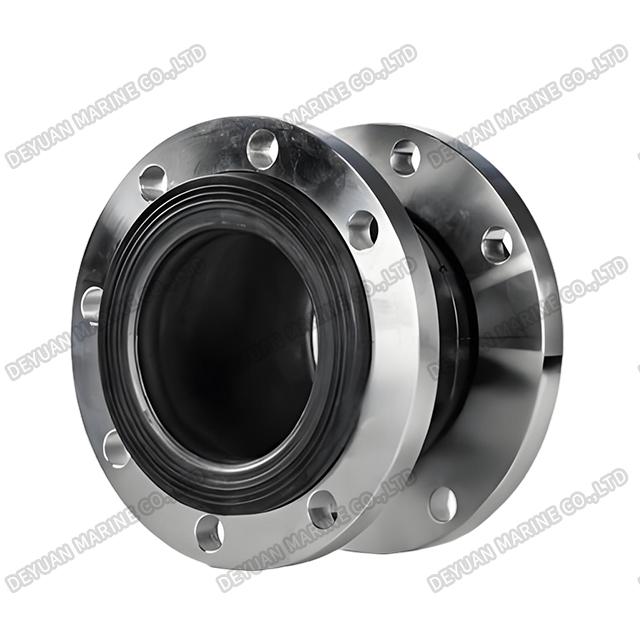

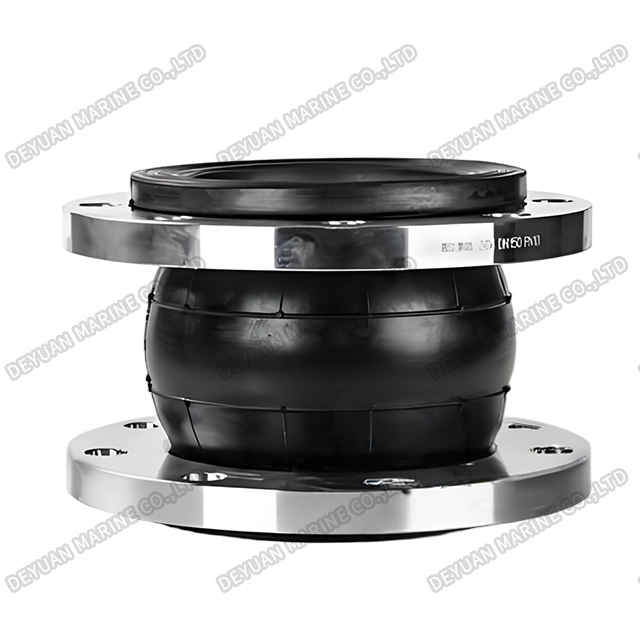

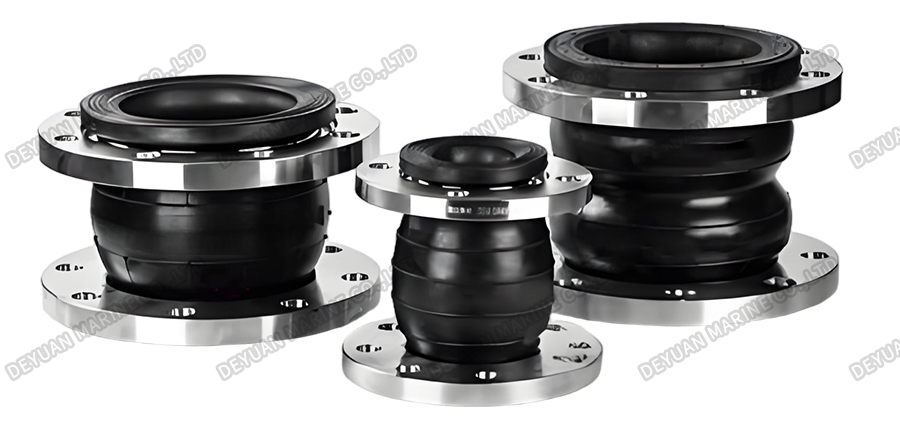

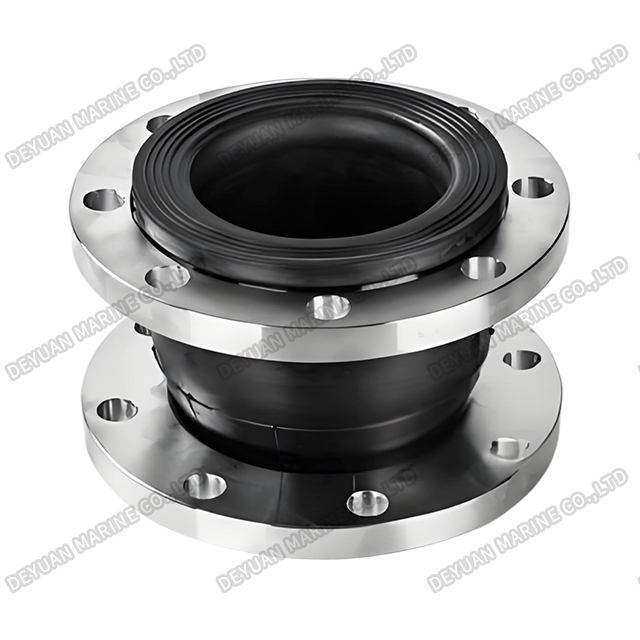

Тип DW Резиновое мягкое соединение для питьевой воды
Введение продукта
Резиновый компенсатор типа DW — это высокопроизводительный гибкий соединитель, специально разработанный для систем трубопроводов, по которым транспортируется питьевая вода. Разъем подходит для оборудования водоснабжения с неотрицательным давлением и преобразованием частоты высокого уровня для снижения вибрации и шума, а также соответствует национальным «Нормам оценки санитарной безопасности оборудования для передачи и распределения питьевой воды и защитных материалов» и G8 5749-2006 «Стандарты гигиены питьевой воды».

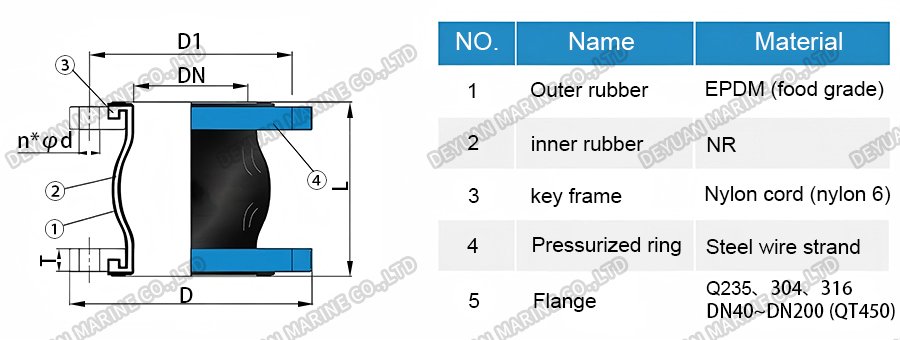

Рисунок
Таблица параметров производительности
| Номинальный диаметр | Длина | Внешний диаметр | Толщина фланца | Количество болтов | Диаметр отверстия под болт | диаметр центрального круга | Потягиваться | Сжатие | Перемещающие люди | Отклонение | Лимит | |
| мм | дюйм | L (мм) | Д (мм) | Т (мм) | н (шт.) | d (мм) | Д1 (мм) | (мм) | (мм) | (мм) | ° | Количество |
| 25 | 1 | 95 | 115 | 14 | 4 | 14 | 85 | 6 | 9 | 9 | 15° | / |
| 32 | 1-1/4 | 95 | 135 | 15 | 4 | 18 | 100 | 6 | 9 | 9 | 15° | / |
| 40 | 1-1/2 | 95 | 145 | 15 | 4 | 18 | 110 | 6 | 10 | 9 | 15° | / |
| 50 | 2 | 105 | 160 | 15 | 4 | 18 | 125 | 7 | 10 | 10 | 15° | / |
| 65 | 2-1/2 | 115 | 180 | 15 | 4 | 18 | 145 | 7 | 13 | 11 | 15° | / |
| 80 | 3 | 135 | 195 | 17 | 8 | 18 | 160 | 8 | 15 | 12 | 15° | / |
| 100 | 4 | 150 | 215 | 20 | 8 | 18 | 180 | 10 | 19 | 13 | 15° | / |
| 125 | 5 | 165 | 245 | 19 | 8 | 18 | 210 | 12 | 19 | 13 | 15° | / |
| 150 | 6 | 180 | 280 | 21 | 8 | 23 | 240 | 12 | 20 | 14 | 15° | / |
| 200 | 8 | 210 | 335 | 24 | 12 | 23 | 295 | 16 | 25 | 22 | 10° | / |
| 250 | 10 | 230 | 405 | 28 | 12 | 26 | 355 | 16 | 25 | 22 | 10° | / |
| 300 | 12 | 245 | 460 | 28 | 12 | 26 | 410 | 16 | 25 | 22 | 10° | / |
| 350 | 14 | 255 | 520 | 29 | 16 | 26 | 470 | 16 | 25 | 22 | 10° | 4 |
| 400 | 16 | 255 | 565 | 29 | 16 | 30 | 525 | 16 | 25 | 22 | 10° | 4 |
| 450 | 18 | 255 | 640 | 33 | 20 | 30 | 585 | 16 | 25 | 22 | 5° | 4 |
| 500 | 20 | 255 | 705 | 35 | 20 | 33 | 650 | 16 | 25 | 22 | 5° | 5 |
| 600 | 24 | 260 | 840 | 38 | 20 | 36 | 770 | 16 | 25 | 22 | 5° | 5 |
