Описание продукта

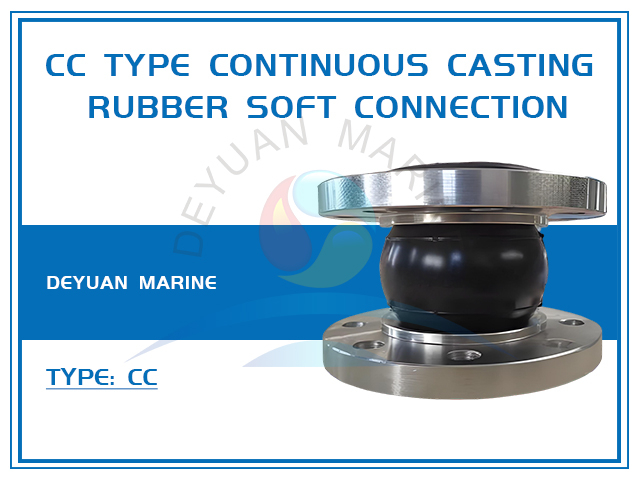

Тип CC, резиновое мягкое соединение для непрерывной разливки
Введение продукта
Гибкий резиновый соединитель для непрерывной разливки типа CC является важнейшим компонентом, разработанным специально для суровых и динамичных условий линий непрерывной разливки стали в сталелитейной промышленности. Он служит важным связующим звеном во вторичной зоне охлаждения, соединяя коллекторы водяного распыления и системы трубопроводов, обеспечивая эффективное и равномерное охлаждение стальной проволоки.
Наши разъемы тщательно разработаны таким образом, чтобы поглощать вибрацию, компенсировать тепловое расширение и сжатие, а также компенсировать несоосность подключенного оборудования. Это не только защищает дорогостоящее оборудование от нагрузок и повреждений, но и значительно повышает стабильность и качество процесса непрерывной разливки.
Мягкое резиновое соединение непрерывного литья в основном используется в оборудовании непрерывной разливки и прокатке сталелитейных заводов. он расположен на машине непрерывного литья заготовок на платформе непрерывного литья. Мягкое резиновое соединение используется для обеспечения высокоскоростного плавания. он должен выдерживать высокое давление, высокую температуру, большую амплитуду, высокую частоту вибрации и высокое сопротивление. Пять основных проблем при измельчении; Наш завод сотрудничает со многими отечественными сталелитейными заводами для разработки специального резинового мягкого соединения для непрерывной разливки, которое заменяет импортное резиновое мягкое соединение.
Амплитуда:> ± 7 мм
Частота вибрации: 350 раз (1/мин)
Давление: Рабочее давление 1,6 МПа, испытательное давление 2,5 МПа.
Среда: обычная вода
Температура: средняя 50 градусов; температура окружающей среды 30-80°C, водяной пар;
Высокая износостойкость: многократный износ резины и внутреннего кольца фланца под действием высокой частоты вибрации. Формула резины также должна учитывать высокую стойкость к истиранию;
Рисунок
Таблица параметров производительности
| Номинальный диаметр | Длина | Внешний диаметр | Толщина фланца | диаметр центрального круга | Количество болтов | Диаметр отверстия под болт | Потягиваться | Сжатие | Перемещающие люди | Отклонение | |
| мм | дюйм | L (мм) | Д (мм) | Т (мм) | Д1 (мм) | н (шт.) | d (мм) | (мм) | (мм) | (мм) | ° |
| 40 | 1-1/2 | 95/130/150 | 145 | 15 | 110 | 4 | 18 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105/130/150 | 160 | 15 | 125 | 4 | 18 | 7 | 10 | 10 | 15° |
| 65 | 2-12 | 115/130/150 | 180 | 16 | 145 | 4 | 18 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135/130/150 | 195 | 18 | 160 | 8 | 18 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150/130/150 | 215 | 20 | 180 | 8 | 18 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165/130/150 | 245 | 20 | 210 | 8 | 18 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180/130/150 | 280 | 22 | 240 | 8 | 23 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210/130/150 | 335 | 24 | 295 | 12 | 23 | 16 | 25 | 22 | 10° |
| 250 | 10 | 230/130/150 | 405 | 26 | 355 | 12 | 26 | 16 | 25 | 22 | 10° |
| 300 | 12 | 245/130/200 | 460 | 28 | 410 | 12 | 26 | 16 | 25 | 22 | 10° |
