Морские люковые крышки: критический барьер между грузом и морем

В мировой судоходной отрасли целостность грузового отсека судна является непреложным требованием. Морские люковые крышки — большие сверхпрочные стальные крышки, закрывающие отверстия на открытой палубе корабля — служат основной защитой от проникновения морской воды, защищая груз на миллиарды долларов и обеспечивая структурную безопасность самого судна.

Современная морская люковая крышка – это сложная инженерная конструкция. Функционально это крышка, но она должна выдерживать огромные силы абордажа моря, противостоять коррозии от солевых брызг и сохранять герметичность при постоянном изгибании корабля в море. Неспособность люковой крышки сохранить водонепроницаемость может привести к катастрофическому повреждению груза, крупным штрафам со стороны портовых властей и увеличению страховых взносов для судовладельцев.

Ключевые особенности дизайна и производительности:

Элемент	Спецификация
Материал	Высокопрочная морская сталь AH32/AH36, полностью сертифицированные заводские сертификаты.
Грузоподъемность палубы	Разработано в соответствии с соглашением о грузовой линии (LL66), положение 1 — нагрузка на колесо и нагрузка на штабель в соответствии с руководством по погрузке клиента.
Система привода	Гидроагрегат, давление в системе 16–28 МПа (160–280 бар)
Время работы	Складывание: 3–6 мин; боковое перекатывание: 2–4 мин (на люк)
Всепогодность	Сплошные прокладки из EPDM/нитрилового каучука; испытание шланга или эквивалентное испытание давлением 0,2 бар
Обеспечение	Гидравлические и механические устройства фиксации/фиксации согласно IACS UR S21.
Защита от коррозии	Пескоструйная обработка Sa 2,5, эпоксидная грунтовка + финишное покрытие по спецификации клиента
Соответствие классу	Разработан и одобрен в соответствии с требованиями членов МАКО (CCS, BV, LR, ABS, DNV, NK, RINA)

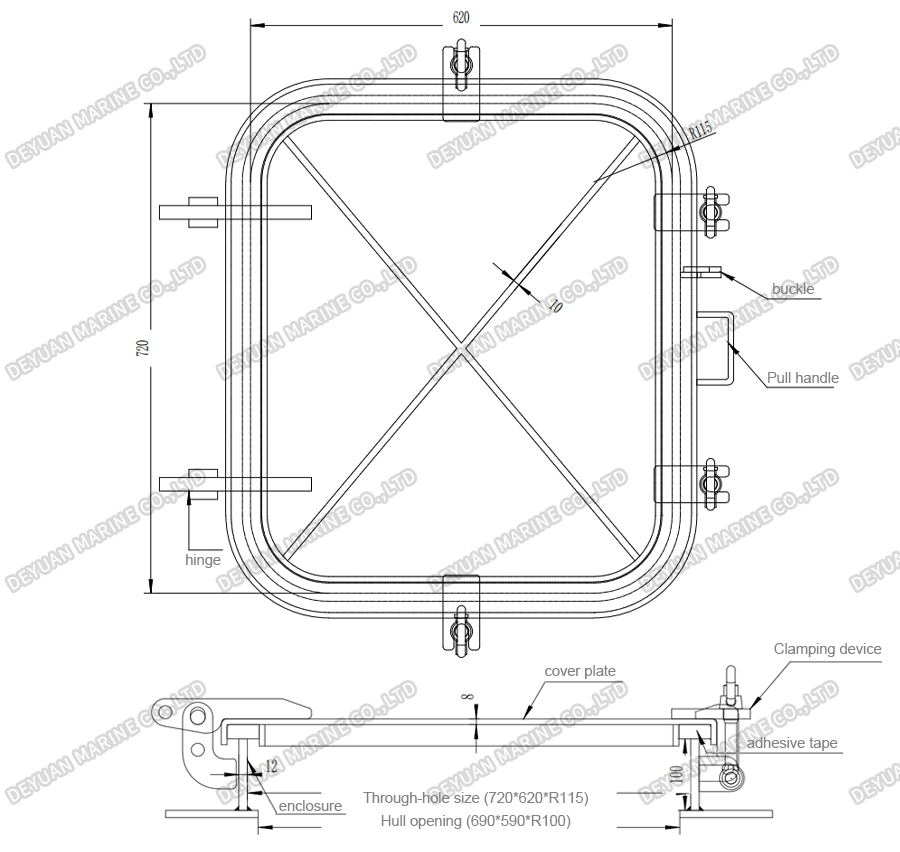

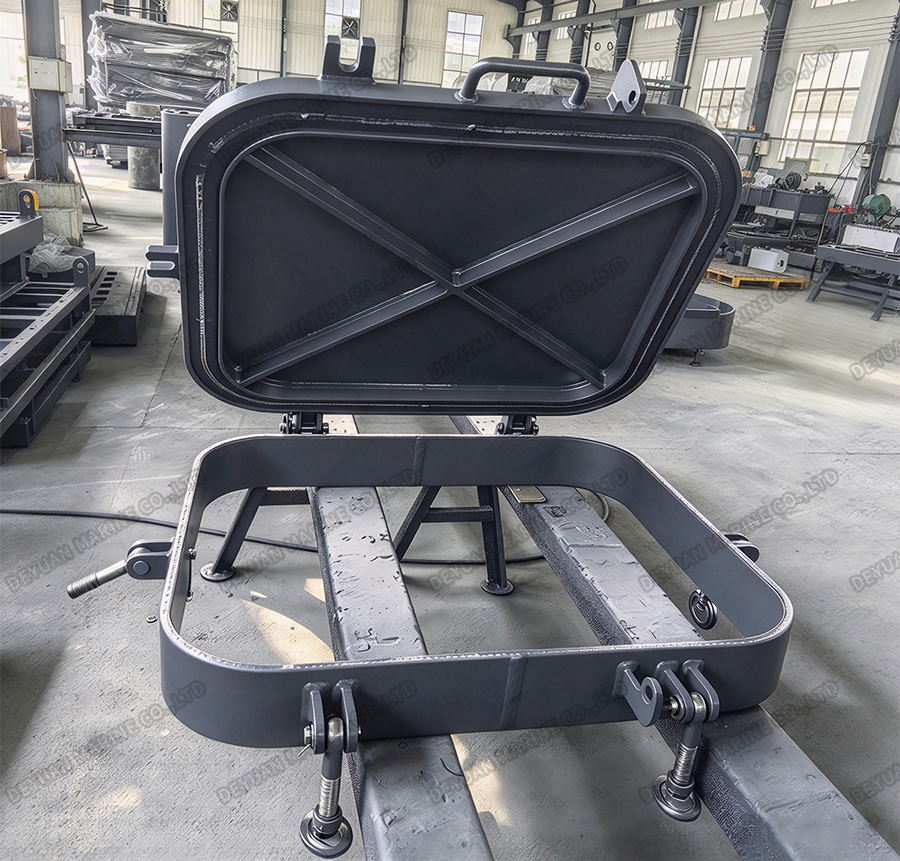

Рисунок:

Часто задаваемые вопросы (FAQ)

В1: Какой тип люковой крышки выбрать для нового сухогруза?

Складные двух- или четырехпанельные крышки являются выбором по умолчанию для большинства балкеров Handysize to Panamax, поскольку они быстро открываются, не требуют крана и оставляют люк свободным для захвата. Крышки с боковым перекатом предпочтительнее на более крупных судах типа Capesize/Newcastlemax, где приоритетом является беспрепятственная ширина палубы во время разгрузки. Понтонные чехлы подходят для небольших судов, перевозящих генеральные грузы или тяжеловесные суда, на которых уже имеется подходящий палубный кран.

Вопрос 2: Как проверяется и сертифицируется герметичность?

Каждая крышка после установки подвергается испытанию с помощью шланга (распыление воды под давлением) на верфи, что эквивалентно испытанию под давлением 0,2 бар, указанному в требованиях IACS. Компрессия прокладки регулируется регулируемыми планками и проверяется во время ходовых испытаний. Инспекторы класса наблюдают за испытанием шлангов и подписывают отчет об обследовании крышки люка.

В3: Какое гидравлическое давление и источник питания являются стандартными?

Типичное давление в системе составляет 16–25 МПа (160–250 бар) и приводится в действие электрогидравлической силовой установкой, подключенной к трехфазной сети судна 440 В/60 Гц или 380 В/50 Гц. Давление, расход и размер резервуара подобраны так, чтобы обеспечить требуемое время открытия при крайне низком напряжении/холодном масле.

Вопрос 4: Сколько времени занимает типичный цикл открытия или закрытия?

Складные крышки открываются или закрываются примерно за 3–6 минут на каждый люк, в зависимости от размера панели и гидравлического потока. Цикл бокового прокатывания чехлов занимает примерно 2–4 минуты. Эти цифры указаны для пустой, хорошо смазанной крышки в нормальном состоянии; Лед, разрушение смазки или незакрепленные ролики замедляют работу.
