Распространенные применения беспроводных натяжных каналов связи

Wireless Tension Link — это высокоточное устройство измерения нагрузки с батарейным питанием, предназначенное для мониторинга силы натяжения в широком спектре промышленных и такелажных приложений. Сочетая в себе надежность традиционной нагрузочной скобы или натяжной связи с усовершенствованной беспроводной телеметрией, этот прибор устраняет необходимость в громоздких кабелях и передает данные о нагрузке в реальном времени на удаленный дисплей или мобильное устройство.

Разработанный для обеспечения безопасности, точности и долговечности, Wireless Tension Link является важным инструментом для операторов кранов, специалистов по такелажным работам, морских инженеров и руководителей строительных площадок, которым требуется надежное измерение натяжения в сложных условиях.

Ключевые особенности

1. Высокоточное измерение нагрузки:
* Оснащенный тензодатчиком, Wireless Tension Link обеспечивает исключительную точность с типичной погрешностью менее ± 1% от полной шкалы. Встроенная температурная компенсация обеспечивает стабильную работу в широком диапазоне рабочих температур.

2. Беспроводная передача данных:
*Встроенный Bluetooth Low Energy (BLE) или собственные радиочастотные модули передают данные о нагрузке по беспроводной сети на портативные приемники, смартфоны, планшеты или централизованные системы управления. Благодаря дальности действия до 100 метров (330 футов) на открытой местности операторы могут контролировать грузы с безопасного расстояния.

3. Прочная конструкция:
*Натяжное звено, изготовленное из высокопрочной легированной стали или нержавеющей стали, способно выдерживать самые суровые условия. Коррозионностойкая отделка, доступная в виде оцинковки, окраски или химического никелирования, обеспечивает защиту от влаги, солевого тумана и химического воздействия.

4. Длительный срок службы батареи:
*Питание от сменных или перезаряжаемых литиевых батарей обеспечивает увеличенное время работы устройства — обычно от 500 до 1000 часов непрерывного использования — что сокращает время простоя и затраты на техническое обслуживание.

5. Удобный интерфейс:
*Встроенные светодиодные индикаторы обеспечивают визуальную обратную связь о состоянии питания, подключения и предупреждения о перегрузке. Устройство легко подключается к сопутствующим мобильным приложениям или специальным портативным терминалам для настройки, калибровки и регистрации данных.

6. Защита от перегрузки:
*Встроенная механическая и электронная защита от перегрузки защищает датчик от повреждений во время пиковых нагрузок, с безопасной номинальной перегрузкой 150% от мощности и предельной перегрузкой от 300% до 500%.

7. Регистрация данных и отчетность:
*Встроенная память хранит тысячи показаний нагрузки с записями с отметками времени. Данные можно экспортировать через USB или беспроводное соединение для анализа, составления отчетов о соответствии и планирования технического обслуживания.

Приложения

1. Работа крана и подъемника:
* Мониторинг подъемных грузов в режиме реального времени, чтобы предотвратить перегрузку и обеспечить безопасную работу крана. Беспроводная связь позволяет оператору просматривать данные о нагрузке из кабины или с уровня земли.

2. Морское и морское оборудование:
*Идеально подходит для контроля натяжения швартовных тросов, манипуляций с якорями и подводных подъемных операций, где стойкость к коррозии и дистанционный мониторинг имеют решающее значение.

3. Строительство и тяжелое машиностроение:
*Используется при подъеме конструкций, строительстве мостов и установке тяжелого оборудования для проверки распределения нагрузки и обеспечения целостности такелажа.

4. Горнодобывающая промышленность:
*Контроль напряжения в конвейерных системах, транспортных линиях и драглайнах в пыльных условиях и в условиях высокой вибрации.

5. Исследования и испытания:
* Работает в лабораториях по тестированию материалов, испытаниям на структурную нагрузку и калибровке силы для точного измерения натяжения.

Компоненты системы

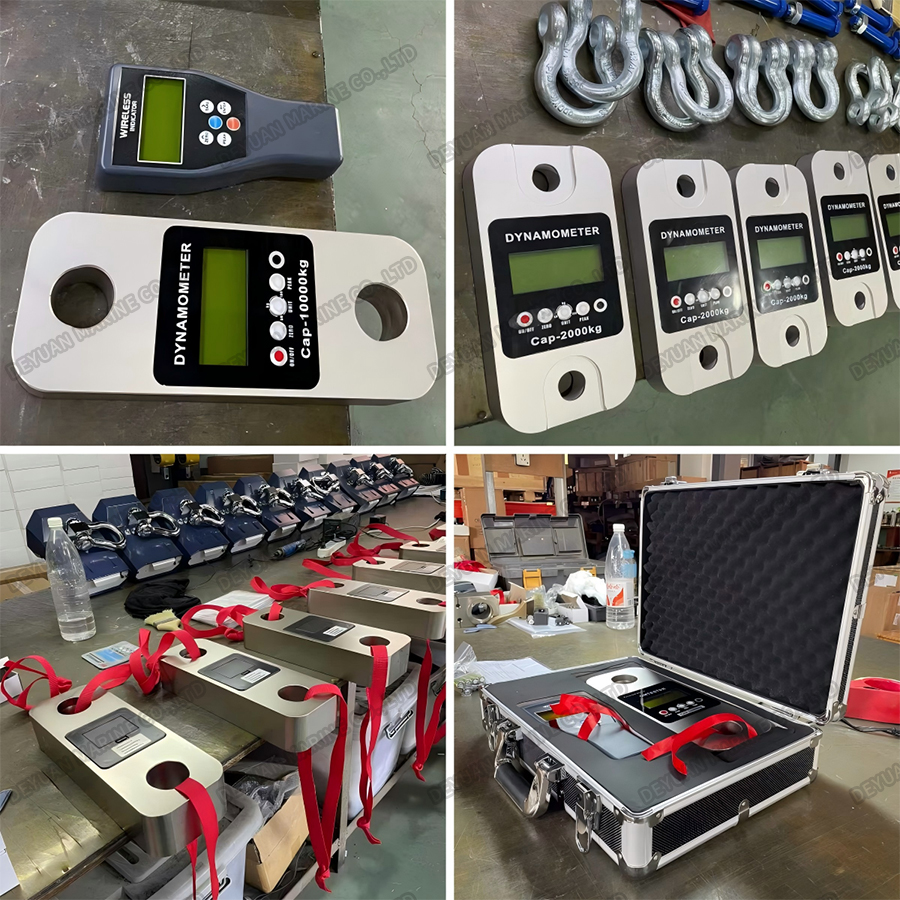

Полная система Wireless Tension Link обычно включает в себя:

*Датчик натяжения — несущий блок со встроенным тензодатчиком и беспроводным передатчиком.

*Портативный приемник/дисплей — специальный терминал, показывающий значения нагрузки в реальном времени, удержание пика и состояние сигнализации.

*Мобильное приложение — вспомогательное программное обеспечение для устройств iOS и Android, позволяющее удаленный мониторинг, регистрацию данных и настройку.

*Док-станция/кабель для зарядки – для моделей с перезаряжаемой батареей.

*Сертификат калибровки – соответствует национальным стандартам.

Основные технические данные:

MODEL	Макс. емкость (кг)	Мин. вес (кг)	Отдел (кг)	Общее количество показов (n)
Б-5	5000	40	2	2500
Б10	10000	100/80	5	2000
Б-20	10000	200	10	2000
Б-30	30000	300	10/20	3000
Б-50	50000	400	20	2500
Б-100	100000	1000	50	2000
Б-150	150000	1000	50	3000
Б-200	200000	4000	200	2000

Безопасность и соответствие

Wireless Tension Link спроектирован и изготовлен в соответствии с международными стандартами безопасности, включая:

1. ASME B30.26 – Стандарты безопасности такелажного оборудования.

2. DIN EN 13155 – Требования безопасности к подъемным приспособлениям.

3. Маркировка CE. Соответствует стандартам ЕС в области здравоохранения, безопасности и окружающей среды.

4. Соответствует RoHS – ограничение использования опасных веществ.

Перед отправкой каждое устройство проходит строгую заводскую калибровку и контрольную нагрузку, а сертификат калибровки прилагается к каждому устройству.

Заключение

Wireless Tension Link представляет собой новое поколение технологий мониторинга натяжения, сочетающее в себе надежность прецизионных датчиков нагрузки с удобством и безопасностью беспроводной связи. Независимо от того, поднимаете ли вы тяжелые грузы на строительной площадке, контролируете швартовые линии на море или обеспечиваете безопасность на сцене, этот универсальный инструмент предоставляет точные данные в режиме реального времени, когда и где они вам больше всего нужны.

Благодаря прочной конструкции, длительному сроку службы батареи и соответствию международным стандартам безопасности Wireless Tension Link является надежным выбором для профессионалов, которым требуются производительность, безопасность и надежность при каждом подъеме.

Беспроводная связь Tension Link: часто задаваемые вопросы

Вопрос 1. Что такое беспроводное соединение Tension Link и что оно измеряет?

A: Это цифровое устройство измерения нагрузки, которое объединяет тензодатчик с беспроводным передатчиком, обычно имеющим форму дужки или соединительного звена. Он используется для измерения натяжения (силы тяги) в реальном времени на стальных канатах, растяжках, якорных цепях, стропах и других гибких соединителях. Данные передаются по беспроводной сети на портативный приемник или мобильное приложение, помогая операторам избежать перегрузок и обеспечить безопасные подъемные операции.

В2: Может ли этот продукт заменить стандартную дужку?

А: Да. Его механическая конструкция соответствует требованиям прочности подъемных скоб или соединительных звеньев, поэтому его можно использовать в качестве несущего компонента. Тем не менее, это прецизионный инструмент с четким различием между пределом рабочей нагрузки (WLL) и пределом прочности на разрыв. Не превышайте 150 % номинальной мощности в течение длительного периода времени (это безопасный предел перегрузки), тогда как обычные скобы оцениваются только по прочности на разрыв.

В3: Какие диапазоны мощности доступны и как выбрать подходящую модель?

A: Стандартные грузоподъемности варьируются от 1 до 500 тонн, доступны индивидуальные диапазоны. Общее правило таково: для обеспечения максимальной точности ожидаемое максимальное натяжение должно находиться в пределах от 20% до 100% от полной шкалы датчика. Избегайте использования устройства очень большой мощности (например, 100 т) для измерения небольшой силы (например, 2 т), поскольку разрешение будет недостаточным.

В4: Как мне установить устройство? Нужны ли мне специальные инструменты?

О: Установка такая же, как и для стандартной дужки – просто выньте штифт, вставьте его в ушко стропы или фитинга и закрепите. Никаких специальных инструментов не требуется. Убедитесь, что нагрузка приложена прямо через центр звена; внеосевая нагрузка повлияет на точность и может повредить датчик.

В5: Может ли один приемник одновременно контролировать несколько Tension Links?

А: Да. Наши портативные приемники и мобильные приложения поддерживают многоканальную группировку, что позволяет вам одновременно подключать и переключать до 8–16 устройств (в зависимости от протокола). Это идеальное решение для многоточечных подъемных систем или комплексного контроля натяжения кабельной сети.

Q6: На дисплее отображается ненулевое значение при отсутствии нагрузки. Что я должен делать?

О: Это нормально из-за остаточного механического напряжения. При отсутствии нагрузки нажмите и удерживайте кнопку «Ноль» / «Тарирование» на приемнике или в приложении. Система сбросит текущее значение на ноль, после чего вы сможете начать измерение.

В7: Потеряю ли я данные, если пропадет беспроводной сигнал?

О: Нет. Прибор имеет внутреннюю память, в которой можно хранить до 10 000–50 000 показаний с отметкой времени. Даже если беспроводное соединение временно потеряно, Tension Link продолжает записывать данные. После восстановления соединения все исторические записи автоматически возвращаются в получатель.

В8: Какова дальность беспроводной передачи и уменьшается ли она при наличии препятствий?

О: На открытом воздухе в условиях прямой видимости стабильная дальность действия составляет до 100 метров (330 футов). В стальных конструкциях, отсеках корабля или за бетонными стенами дальность действия обычно уменьшается до 30–50 метров. Для объектов с сильными препятствиями мы рекомендуем высокомощную радиочастотную версию, которая поддерживает расширения ретранслятора.

Вопрос 9: Как часто следует калибровать прибор и как это делается?

О: Мы рекомендуем проводить калибровку каждые 12 месяцев или после каждых 2000 значительных циклов подъема. Верните устройство на завод или используйте сертифицированную машину для испытания тензодатчиков. Простая проверка на месте заключается в подвешивании известной эталонной гири и сравнении показаний; если отклонение превышает допуск, воспользуйтесь функцией приложения «многоточечная линейная коррекция» или отправьте устройство обратно для профессионального обслуживания.

В10: Каков гарантийный срок и на что он не распространяется?

О: Стандартная гарантия составляет 12 месяцев с даты поставки. Повреждения, вызванные перегрузкой, несанкционированной разборкой, попаданием воды (сверх указанного класса защиты), ударом или падением, не покрываются гарантией.
