ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ WT-B150 MF/HF РАДИОСТАНЦИИ

1. Сигнал бедствия одной кнопкой.

1.1.Как включить сигнал бедствия одной кнопкой?

Процесс оповещения о бедствии может быть активирован, когда судно или люди на борту находятся в опасности. Одна клавиша сигнала бедствия может быстро отправить сигнал об опасности, шаг Flash следующий:

A. Откройте крышку кнопки «DISTRESS», нажмите и удерживайте кнопку «DISTRESS» более 4 секунд, автоматически прозвучит сигнал тревоги, как показано на рисунке 1.

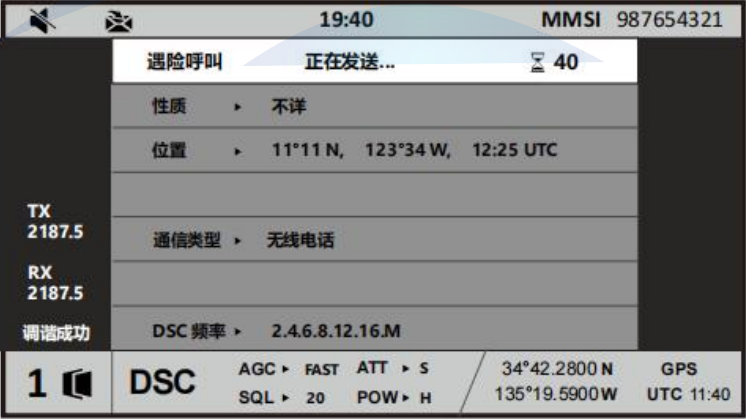

Б. После отправки сигнала тревоги дождитесь подтверждения бедствия и прислушайтесь к ситуации вызова, как показано на рисунке 2.

Если подтверждение бедствия не получено в течение примерно 4 минут, система автоматически повторно отправляет сигнал бедствия до тех пор, пока не будет получено подтверждение бедствия.

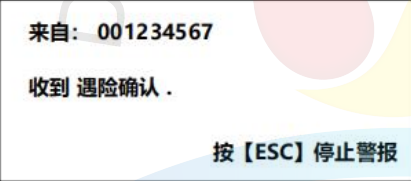

C. После получения подтверждения о бедствии звучит сигнал тревоги и появляется окно с подсказкой, как показано на рисунке 3..

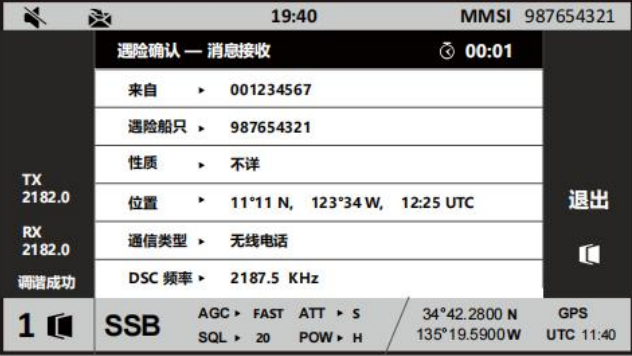

Нажмите ESC, как будет предложено, чтобы остановить сигнал тревоги и выйти из окна подсказки, чтобы отобразить содержимое сообщения, как показано на рисунке 4.

D. Связаться с береговой станцией по радиотелефону, позвонить следующим образом:

1) Попросить помощи три раза;

2) Трижды произнесите название вашего корабля и позывной;

3) Объяснить природу бедствия и необходимую помощь;

4) Опишите состояние вашего судна (тип, количество людей на борту и т. д.) и любую другую информацию, которая может помочь в спасении.

1.2.Как отменить сигнал бедствия?

После отправки сигнала бедствия введите ожидание подтверждения и при необходимости отмените сигнал бедствия.Шаги следующие:

А. Нажмите программную функциональную клавишу «Отмена», и появится всплывающее окно выбора, как показано на рисунке 5.

Выберите «Да», чтобы войти в интерфейс отмены бедствия. Частота отправки сигнала бедствия такая же, как частота вызова бедствия, как показано на рисунке 6.

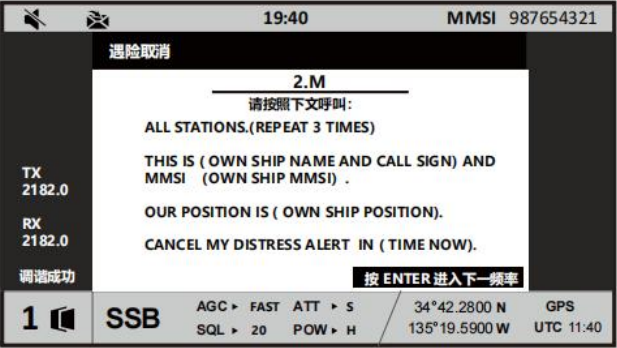

B. Выберите частоту в соответствии с запросом и нажмите ENTER, чтобы отправить отмену сигнала бедствия. Когда сообщение будет отправлено, позвоните в соответствии с запросом, как показано на рисунке 7.

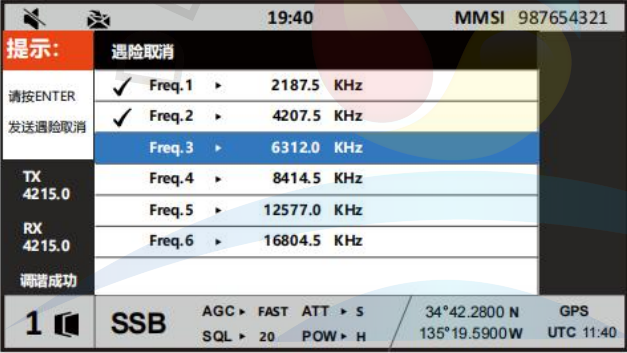

C. После завершения вызова нажмите ENTER, чтобы снова ВОЙТИ в список частот.Вызванная частота отмечена знаком √. Повторяйте шаги 2–3, пока не будут переданы все частоты.

2. Характеристики продукта

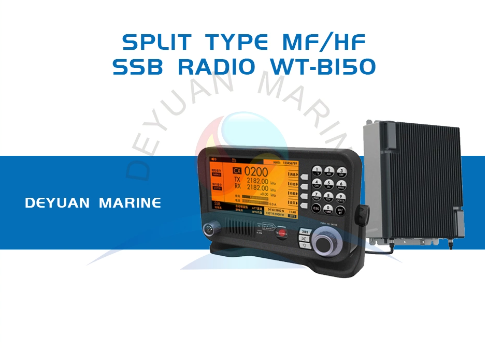

WРадиоустройство t-B150 MF/HF применяет новейшую программную радиотехнологию, опираясь на свою уникальную технологию цифровой обработки сигналов, идеально отображающую отличные характеристики приема и передачи. В системе используется отдельная основная конструкция контроллера и хоста, в которой контроллер в сочетании с 7-дюймовым ЖК-экраном, который повышает удобство работы пользователей за счет оптимизации дизайна клавиш и дизайна рабочего программного обеспечения. Хост имеет встроенную функцию DSC (8 каналов), и пользователи могут выбрать терминал NBDP (узкополосная печать) в соответствии с необходимость.

◆ Обеспечивает три режима работы SSB, AM и цифрового DSC.

◆Тревога бедствия одной кнопкой, ответ на сигнал бедствия и пересылка

◆Автоматическая функция шума

◆ В полном соответствии с правилами ИМО: IMO A.694(17), IMO A.804(19), IMO A.806(19), IMO MSC68(68), IMO A.813(19), ITU-R M. .493-13, МСЭ-R М.541-9-200, МСЭ-R М.1173-1995, МСЭ-R М.1082-1-1997, МЭК60945-2002, МЭК61097-3/8/9.

◆ Шесть каналов бедствия работают параллельно, шесть обычных каналов - в режиме сканирования и один канал SSB - на фиксированной частоте.

◆ Обеспечить функцию автоматической калибровки отклонения тактовой частоты, чтобы обеспечить отличную производительность оборудования по ошибкам частоты.

◆Поддержка внутреннего и внешнего автоматического переключения GPS.

◆Поддержка настольной и встроенной установки.

◆ Поддержка функции обновления программного обеспечения.

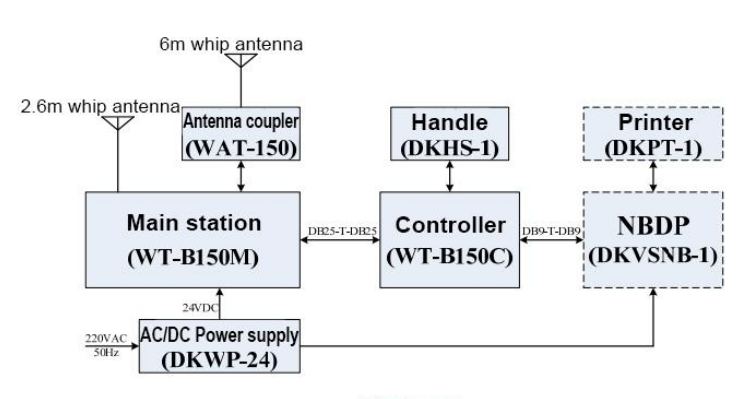

3. Конфигурация системы

4. Спецификация продукта

Общие показатели:

◆Режим связи: полудуплексный или симплексный.

◆ Типы излучения: J3E: SSB, J2B(F1B): DSC и NBDP.

◆ Режим работы: SSB, DSC, AM, NBDP

◆ Рабочая температура: от -15°C до 55°C.

◆Рабочее напряжение: 24 В постоянного тока +30%/-10%

◆ Рабочий ток: прием: <1,0 А;Запуск:<20А (макс.)

◆ Защита: повышенное напряжение, пониженное напряжение, обратное напряжение, перегрузка по току, защита от большой стоячей волны.

◆ Количество каналов: 300 пользовательских каналов, 9 быстрых каналов, все каналы ITU и 2182 быстрых канала.

◆ Внешние порты: RS422, сетевой порт и USB2.0.

Индекс выбросов:

◆Диапазон частот: от 1,605 МГц до 27,5 МГц.

◆Погрешность частоты: в пределах 10 Гц.

◆Выходная мощность (PEP): 200 Вт/150 Вт/100 Вт

◆Подавление боковой полосы: ≤ -60 дБК.

◆Подавление несущей: ≤-60 дБК.

◆Интермодуляция: ≤ -28DBC

Индекс приема:

◆Диапазон частот: от 0,5 до 30 МГц.

◆Чувствительность: ≤+5 дБуВ (SINAD=20 дБ)

◆Аудиовыход: 4 Вт/8 Ом

◆Аудио отклик: 350–2700 Гц, лучше 1 дБ.

◆Функция АРУ: ≥100 дБ

Антенный соединитель:

◆Источник питания: от 12 В до 30 В постоянного тока, защита от обратного подключения.

◆Диапазон частот: от 1,5 до 30 МГц.

◆Ток: <1,0 А

◆Входное сопротивление: 50 Ом

◆Рабочая температура: -20℃ ~ +60℃.

◆Мощность настройки: непрерывная волна минимум 2 Вт.

◆Интерфейс: интерфейс управления и радиочастотный интерфейс RFI.

◆Выдерживаемая мощность: 200 Вт (PEP), непрерывная волна 150 Вт.

◆Емкость канала: 300 шт.

◆Время настройки: Начальная настройка: <6 с, максимум 15 секунд; Настройка памяти: в течение 1 с.

◆Индикатор состояния: настройка, успешная настройка, ошибка настройки.

◆Настроенный коэффициент стоячей волны: <2, типичное значение 1,5.

◆Соответствие антенны: может быть оснащено штыревой антенной длиной 6, 8, 10 метров, перевернутой V/трехпроводной антенной.

Этот продукт также получил сертификат продукта CCS.Если вам это также нужно, пожалуйста, свяжитесь с DEYUAN MARINE.
