Описание продукта

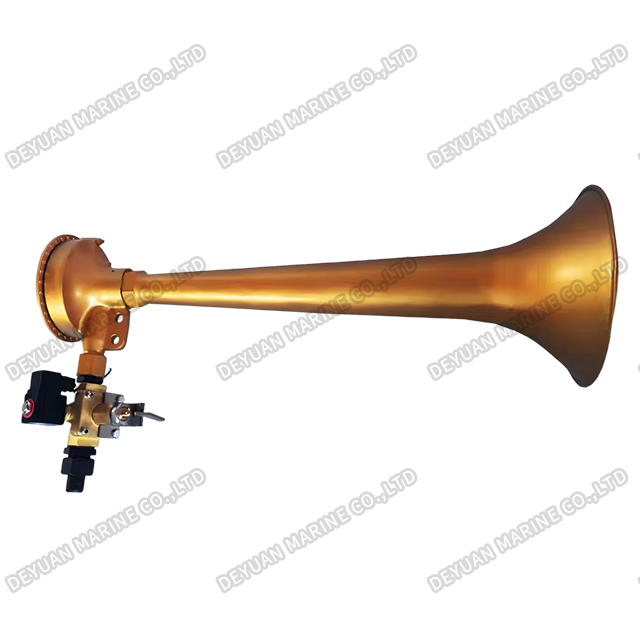

Мембранный воздушный рожок YQ-15
Введение продукта
Мембранный воздушный звуковой сигнал YQ-15 — это высокопроизводительный противотуманный звуковой сигнал с приводом от сжатого воздуха, предназначенный для средних и крупных судов длиной от 75 до 200 метров. Этот пневматический звуковой сигнал, разработанный в соответствии с международными правилами столкновений на море (COLREG) и резолюцией IMO A.1021(26), издает мощный и пронзительный звук, гарантируя, что ваше судно будет четко слышно в условиях плохой видимости, таких как густой туман, сильный дождь или шторм.
YQ-15 работает с использованием сжатого воздуха в качестве источника энергии (номинальное давление 0,98 МПа), заставляя диафрагму вибрировать и издавать характерный резонансный тон. Эта мембранная система известна своей простой конструкцией, высокой надежностью и способностью производить чистую, продолжительную струю при низком расходе воздуха.
Изготовленный из высококачественного медного сплава с использованием устойчивых к коррозии материалов, YQ-15 рассчитан на работу в самых суровых морских условиях с минимальными требованиями к техническому обслуживанию. Он полностью соответствует международным стандартам безопасности на море и по запросу поставляется с сертификатами различных классификационных обществ.

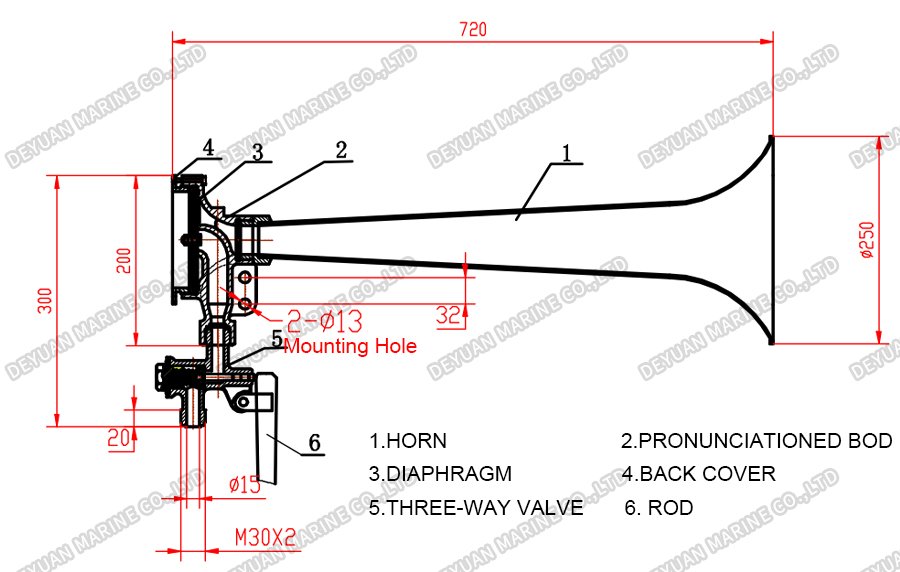

Рисунок
Технические данные
Тип | Номинальные размеры | Номинальное давление | 1/3 диапазона частот | Частотный диапазон | Расстояние слуха | длина корабля | Размеры (мм) | |||||
| Л1 | Л2 | H | M | D | d | |||||||
| (мм) | (МПа) | (дБ) | (Гц) | (Морская миля) | (М) | |||||||
| YQ-4 | 4 | 0.39 | ≥120 | 250-700 | 0.5 | 12~<20 | 360 | 40 | 156 | М16х1,5 | φ124 | 6.5 |
| YQ-6 | 6 | 0.59 | 514 | 53 | 172 | М20х1,5 | φ160 | Φ11 | ||||
| YQ-8 | 8 | 0.59 | ≥130 | 1.0 | 20~<75 | 628 | 53 | 195 | М20х1,5 | φ188 | Φ11 | |
| YQ-10 | 10 | 0.8 | ≥134 | 568 | 60 | 252 | М20х1,5 | φ245 | φ11 | |||
| YQ-15 | 15 | 0.98 | ≥138 | 130-350 | 1.5 | 75~<200 | 720 | 32 | 300 | М30×2 | φ250 | φ13 |
Ключевые особенности
*Мощная акустическая мощность: обеспечивает уровень звукового давления в 1/3-октавной полосе ≥138 дБ на расстоянии 1 метра с дальностью слышимости 1,5 морских миль.
*Глубокий проникающий тон: диапазон центральных частот 130–350 Гц, обеспечивающий максимальное проникновение и распознавание на больших расстояниях.
*Пневматический режим: использует сжатый воздух (номинальное давление 0,98 МПа) для привода диафрагмы, создавая мощный и надежный звук.
* Прочная конструкция: корпус из морского медного сплава с коррозионно-стойкой отделкой для длительного срока службы в морской среде.
* Чистый и надежный звук: простая конструкция диафрагмы обеспечивает постоянство при каждой активации.
*Соответствие и сертификация: Соответствует IMO A.1021(26), Правилам сигнализации и индикаторов 2009 года, а также требованиям Приложения III COLREG 1972 года. Доступна сертификация ABS, USCG, LR, DNV, CCS и других классификационных обществ.
*Универсальное применение: подходит для грузовых судов, танкеров, сухогрузов и других судов в диапазоне 75-200 м, плавающих во внутренних и прибрежных водах.
