Описание продукта

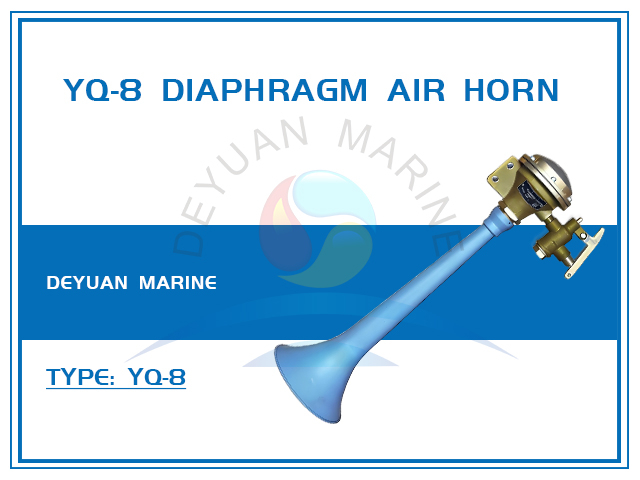

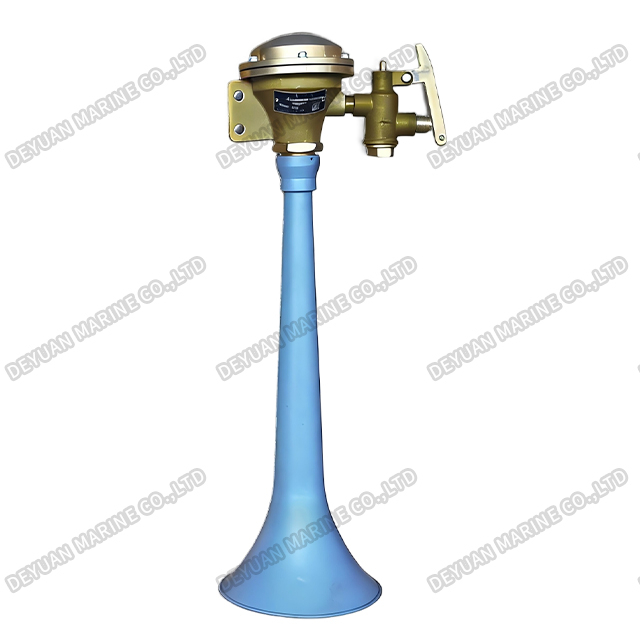

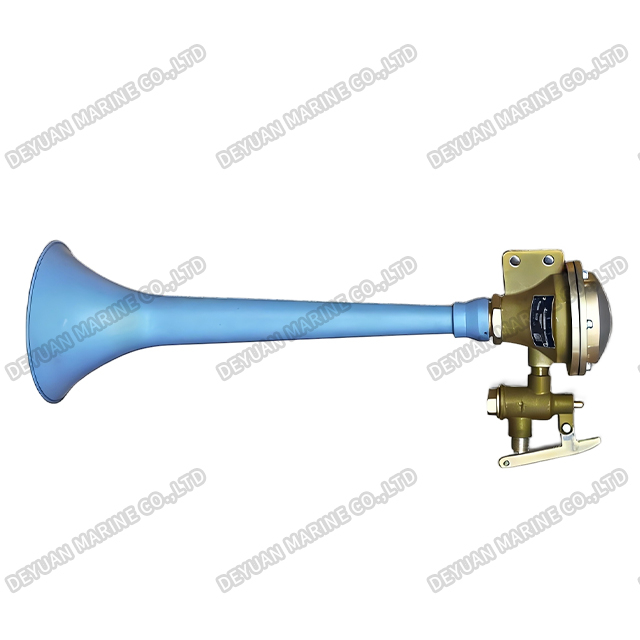

Мембранный звуковой сигнал YQ-8
Введение продукта
Мембранный воздушный звуковой сигнал YQ-8 представляет собой надежный противотуманный звуковой сигнал с приводом от сжатого воздуха, предназначенный для судов длиной от 20 до 75 метров. Этот пневматический звуковой сигнал, разработанный в соответствии с международными правилами по предотвращению столкновений на море (COLREG) и резолюцией IMO A.1021(26), издает чистый и проникающий звук, гарантируя, что ваше судно будет слышно в условиях плохой видимости, таких как туман, дождь или во время маневров в порту.
YQ-8 работает с использованием сжатого воздуха в качестве источника энергии (номинальное давление 0,59 МПа), заставляя диафрагму вибрировать и издавать характерный резонансный тон. Эта мембранная система известна своей простой конструкцией, высокой надежностью, чистым звуком и низким потреблением воздуха.
Изготовленный из высококачественного медного сплава с использованием устойчивых к коррозии материалов, YQ-8 выдерживает суровые морские условия с минимальными требованиями к техническому обслуживанию. Он полностью соответствует международным стандартам морской безопасности и доступен с дополнительным электрическим электромагнитным клапаном управления (модель YQ-8G) для дистанционного и автоматического управления.
Рисунок
Технические данные
Тип | Номинальные размеры | Номинальное давление | 1/3 диапазона частот | Частотный диапазон | Расстояние слуха | длина корабля | Размеры (мм) | |||||
| Л1 | Л2 | H | M | D | d | |||||||
| (мм) | (МПа) | (дБ) | (Гц) | (Морская миля) | (М) | |||||||
| YQ-4 | 4 | 0.39 | ≥120 | 250-700 | 0.5 | 12~<20 | 360 | 40 | 156 | М16х1,5 | φ124 | 6.5 |
| YQ-6 | 6 | 0.59 | 514 | 53 | 172 | М20х1,5 | φ160 | Φ11 | ||||
| YQ-8 | 8 | 0.59 | ≥130 | 1.0 | 20~<75 | 628 | 53 | 195 | М20х1,5 | φ188 | Φ11 | |
| YQ-10 | 10 | 0.8 | ≥134 | 568 | 60 | 252 | М20х1,5 | φ245 | φ11 | |||
| YQ-15 | 15 | 0.98 | ≥138 | 130-350 | 1.5 | 75~<200 | 720 | 32 | 300 | М30×2 | φ250 | φ13 |
Ключевые особенности
*Четкая акустическая мощность: обеспечивает уровень звукового давления в 1/3 октавной полосе ≥130 дБ на расстоянии 1 метра с дальностью слышимости 1,0 морской мили.
*Проникающий тон: диапазон частот 250–700 Гц, обеспечивающий четкое распознавание на расстоянии.
*Пневматический режим: для привода диафрагмы используется сжатый воздух (номинальное давление 0,59 МПа), обеспечивающий надежный и стабильный звук.
* Прочная конструкция: корпус из морского медного сплава с коррозионно-стойкой отделкой для длительного срока службы в морской среде.
*Соответствие и сертификация: Соответствует IMO A.1021(26), Правилам сигнализации и индикаторов 2009 года, а также требованиям Приложения III COLREG 1972 года. З.Ы. Сертификация имеется.
*Универсальное применение: подходит для грузовых судов, рыболовных судов, буксиров и других судов длиной 20-75 м, плавающих во внутренних и прибрежных водах.
