Описание продукта

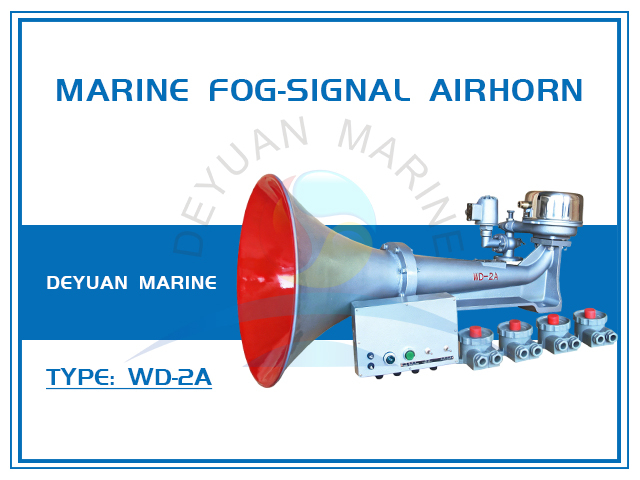

Морской противотуманный звуковой сигнал типа WD-2A
Введение продукта
Морской противотуманный звуковой сигнал типа WD-2A представляет собой высокопроизводительный электрический противотуманный звуковой сигнал, разработанный для средних и крупных судов длиной от 75 до 200 метров. Этот электрический звуковой сигнал, разработанный в соответствии с международными правилами по предотвращению столкновений на море (COLREG), издает мощный и пронзительный звук, гарантируя, что ваше судно будет четко слышно в условиях плохой видимости, таких как густой туман или сильный дождь.
В отличие от традиционных звуковых сигналов, для которых требуются громоздкие баллоны со сжатым воздухом и сложные системы трубопроводов, WD-2A оснащен встроенной системой двигателя с прямым приводом. Двигатель приводит в движение поршень, который сжимает и выталкивает воздух напрямую, генерируя звуковой сигнал. Эта инновационная конструкция значительно упрощает установку: для работы необходимо только подключиться к электросети судна.
Созданный с учетом долговечности, WD-2A изготовлен из высококачественных материалов, подходящих для суровых морских условий. Он доступен с сертификацией CCS (Китайского классификационного общества) и одобрениями других классификационных обществ, что обеспечивает соответствие международным стандартам безопасности на море.

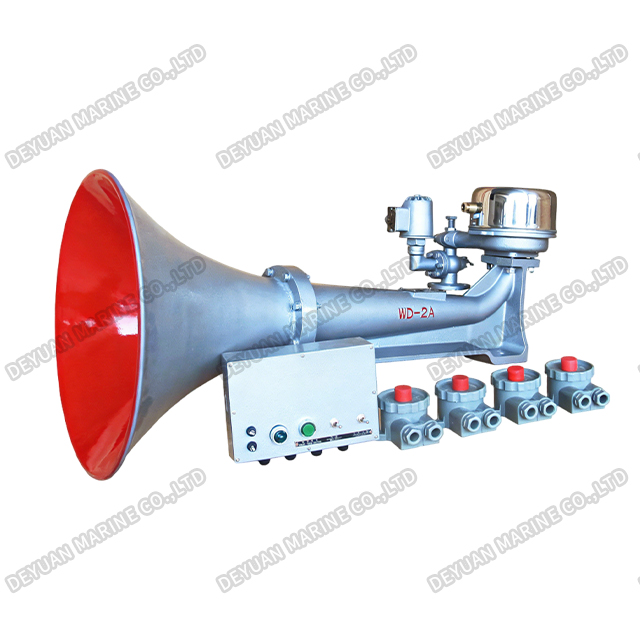

Рисунок
Технические данные
| Тип | Номинальное напряжение | Мощность, потребляемая магнитным клапаном | DN | Давление воздуха | Диапазон слышимости | Уровень 1/3 октавной полосы на расстоянии 1 метр | Основная частота | Длина корабля | Потребление воздуха | Напряжение нагревателя | Мощность, потребляемая нагревателем | Масса |
| (округ Колумбия) | (Вт) | (мм) | (МПа) | (миля) | (дБ) | (Гц) | (м) | (м³/с) | (В) | (Вт) | (кг) | |
| ВД-1А | 220 110 24 | 45 | 25 | 1,0-0,7 | 1.0 | ≥130 | 250-700 | Л<75 | ≤8,3*10³ | 220 110 | 220 | 23 |
| ВД-2А | 1.5 | ≥138 | 130-350 | 75≤L<200 | 34 | |||||||
| ВД-3 | 2.0 | ≥143 | 70-200 | Л≥200 | ≤10*10-3 | 250 | 70 |
Ключевые особенности
*Мощная акустическая мощность: обеспечивает уровень звукового давления в 1/3-октавной полосе ≥138 дБ на расстоянии 1 метра с дальностью слышимости 1,5 морских миль.
*Четкая частота сигнала: центральная частота 160 Гц, обеспечивающая глубокий, узнаваемый тон для эффективной передачи туманных сигналов.
*Встроенный моторный привод: двигатель мощностью 4 кВт (380 В/440 В переменного тока, 50/60 Гц) непосредственно приводит в движение поршень, устраняя необходимость во внешних воздушных компрессорах и резервуарах для хранения.
*Работа в холодную погоду: оснащен противообледенительным нагревателем (220 В переменного тока, 250 Вт) для обеспечения надежной работы в условиях мороза.
*Соответствие и сертификация: соответствует стандарту CB881-84 и доступен с сертификатами CCS, ZC, ZY.
*Простая установка: Простая конструкция с фланцевым креплением и четкой последовательностью фаз для правильного вращения двигателя.
* Полная совместимость с системой: может быть сопряжена с автоматическим контроллером противотуманных сигналов серии WDK для автоматической периодической подачи сигналов в соответствии с правилами навигации.

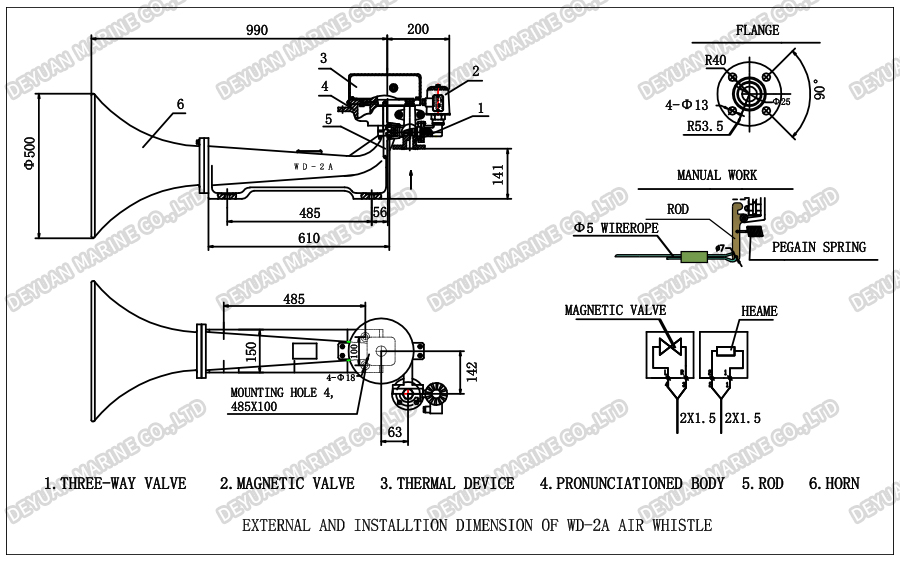

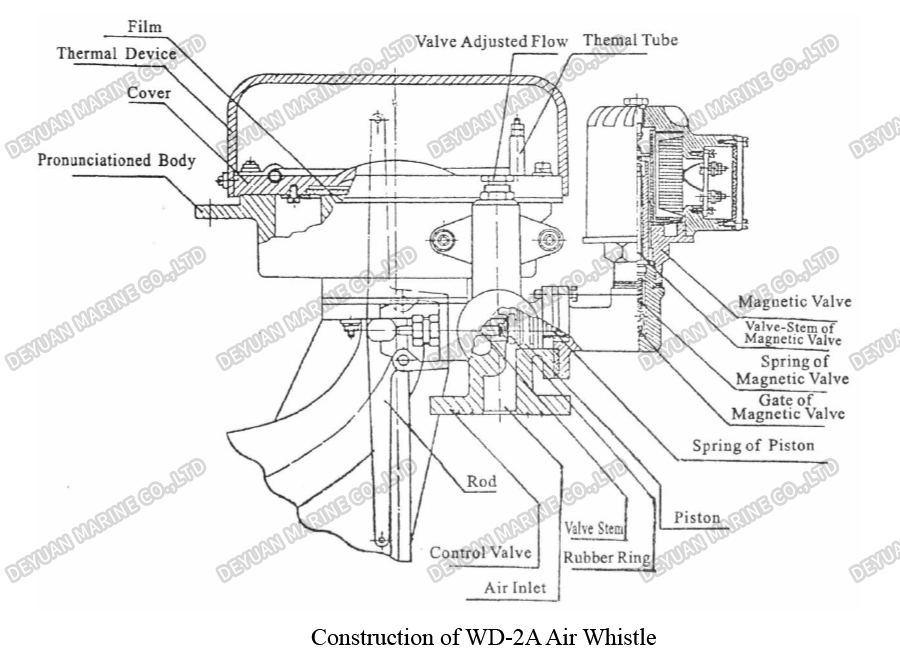

Структурный чертеж
