Описание продукта

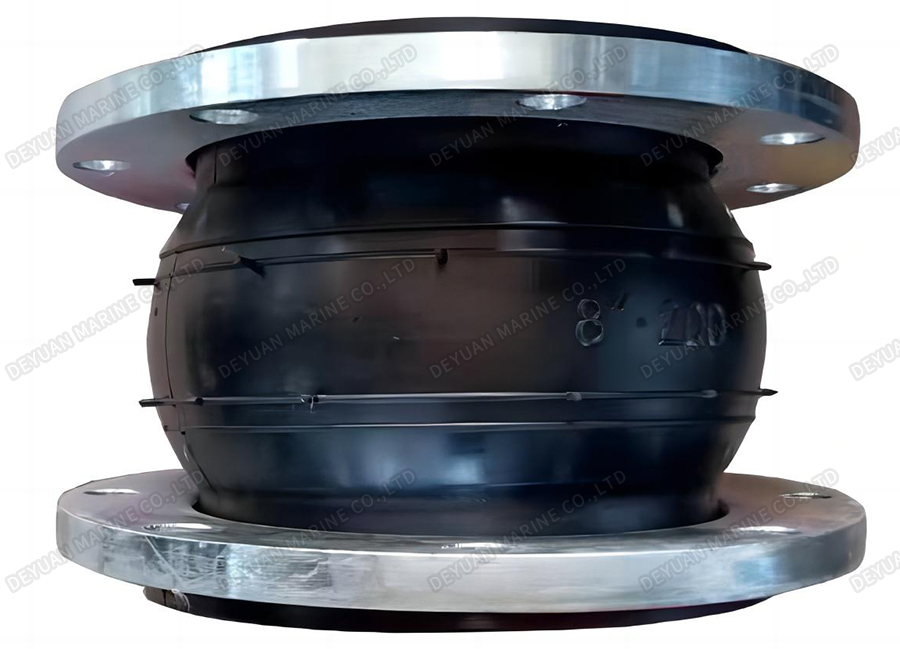

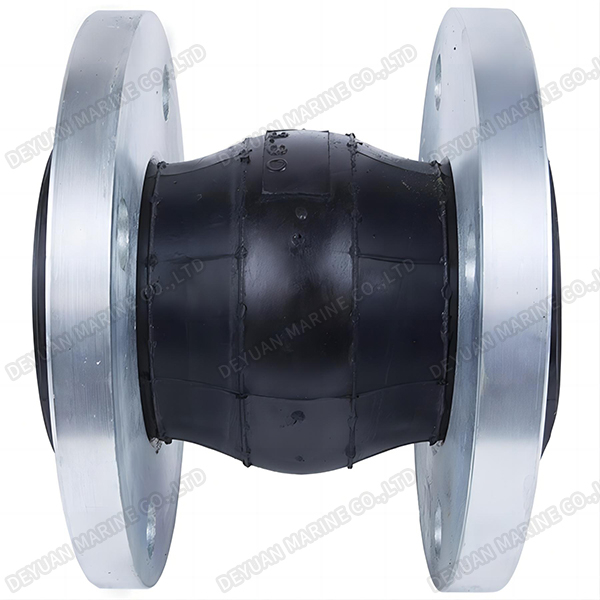

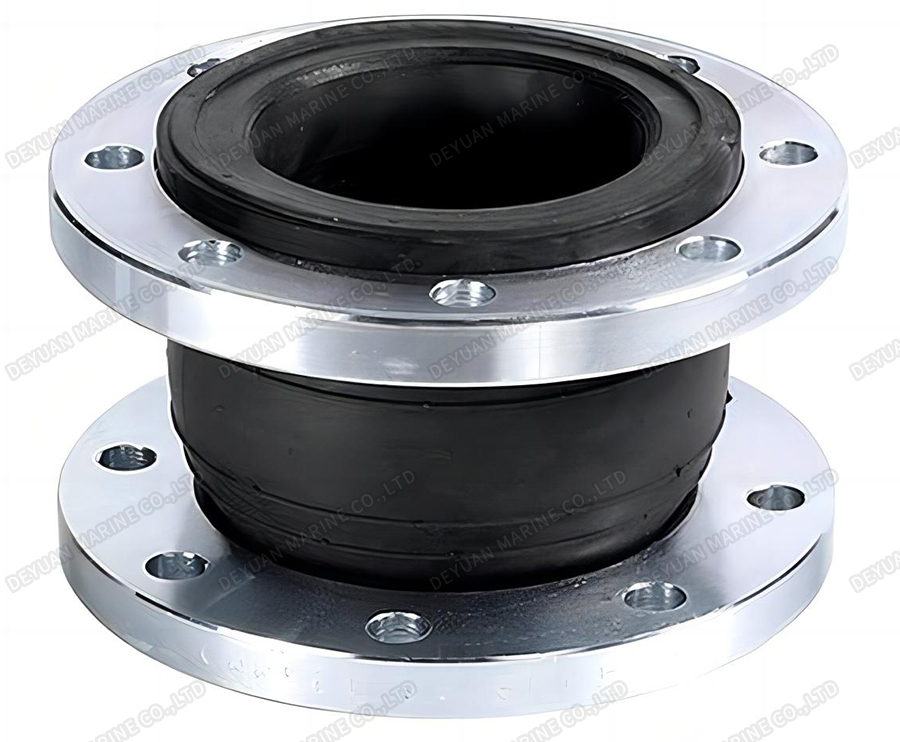

Односферные гибкие резиновые компенсаторы типа ANSI
Преимущества: амортизация, снижение шума, компенсация трубопровода, устойчивость к прогибам и смещениям.
Среда: морская вода, слабая кислота и основание ниже 120 градусов.

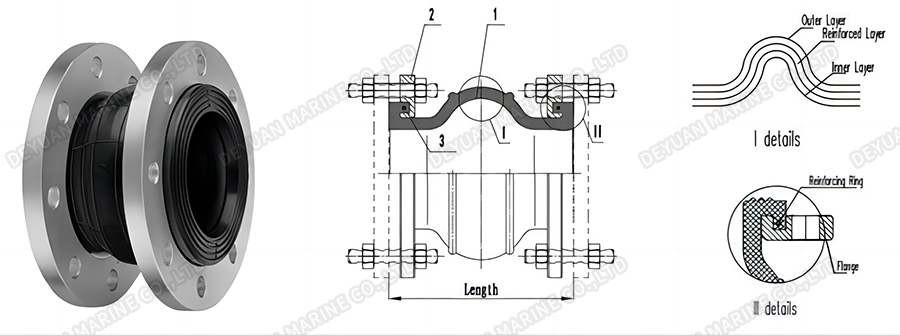

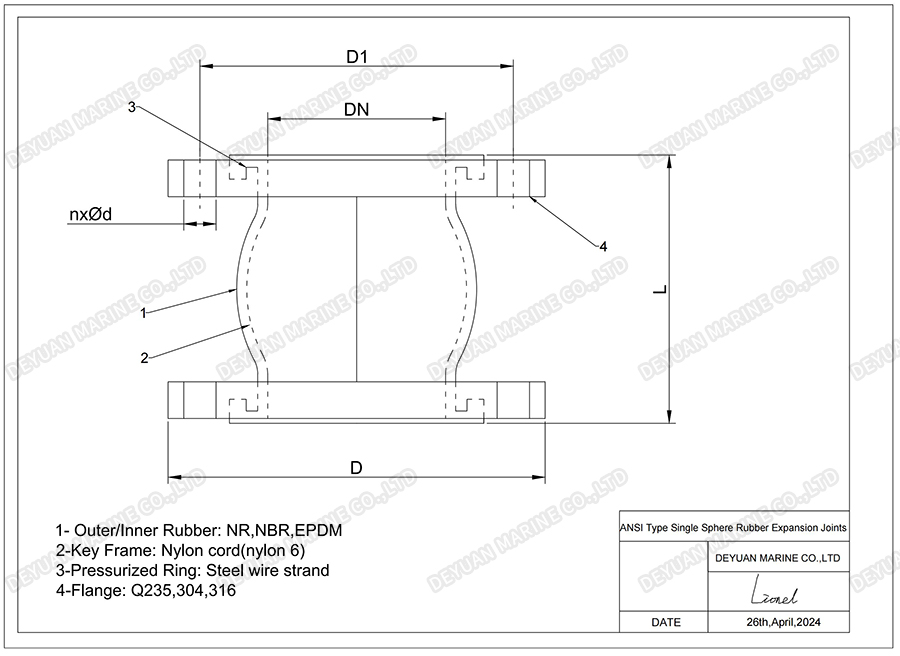

Рисунок
1- Внешняя/внутренняя резина: NR, NBR, EPDM; 2-ключевая рамка: нейлоновый шнур (нейлон 6);
3-кольцо под давлением: стальная проволока; 4-фланец: Q235304316
Технические характеристики
| Номинальный диаметр | Длина | Внешний диаметр. | Болты Нет. | Размер болта ПКД Потягиваться | Компресс. | Смещение. | Дефлек. | Лимит | |||
| мм | дюйм | L (мм) | Д (мм) | n | д(мм) | Д1(мм) | (мм) | (мм) | (мм) | ° | количество |
| 25 | 1 | 130/150 | 110 | 4 | 16 | 79.4 | 12 | 20 | 14 | 15° | / |
| 32 | 1-1/4 | 130/150 | 120 | 4 | 16 | 88.9 | 12 | 20 | 14 | 15° | / |
| 40 | 1-1/2 | 130/150 | 130 | 4 | 16 | 98.4 | 12 | 20 | 14 | 15° | / |
| 50 | 2 | 130/150 | 150 | 4 | 18 | 120.7 | 12 | 20 | 14 | 15° | / |
| 65 | 2-1/2 | 130/150 | 180 | 4 | 18 | 139.7 | 12 | 20 | 14 | 15° | / |
| 80 | 3 | 130/150 | 190 | 4 | 18 | 152.4 | 12 | 20 | 14 | 15° | / |
| 100 | 4 | 130/150 | 230 | 8 | 18 | 190.5 | 12 | 20 | 14 | 15° | / |
| 125 | 5 | 130/150 | 255 | 8 | 22 | 215.9 | 12 | 20 | 14 | 15° | / |
| 150 | 6 | 130/150 | 280 | 8 | 22 | 241.3 | 12 | 20 | 14 | 15° | / |
| 200 | 8 | 130/150/200 | 345 | 8 | 22 | 298.5 | 12 | 20 | 14 | 15° | 3 |
| 250 | 10 | 130/150/200 | 405 | 12 | 26 | 362 | 12 | 20 | 14 | 15° | 3 |
| 300 | 12 | 130/200 | 485 | 12 | 26 | 431.8 | 16 | 25 | 22 | 15° | 3 |
| 350 | 14 | 200 | 535 | 12 | 30 | 476.3 | 16 | 25 | 22 | 15° | 4 |
| 400 | 16 | 200 | 600 | 16 | 30 | 539.8 | 16 | 25 | 22 | 15° | 4 |
| 450 | 18 | 200 | 635 | 16 | 33 | 577.9 | 16 | 25 | 22 | 15° | 4 |
| 500 | 20 | 200 | 700 | 20 | 33 | 635 | 16 | 25 | 22 | 15° | 5 |
Резина: этилен-пропилен-диеновый каучук (все этилен-пропилен-диеновые каучуки Songjiang Group используют Mitsui 4045, содержание составляет около 50%, есть доказательства материала, есть отчеты о тестировании содержимого, есть также продукт национального центра тестирования типа). отчеты об испытаниях, отчеты о тестировании производительности и другие сертификаты.)

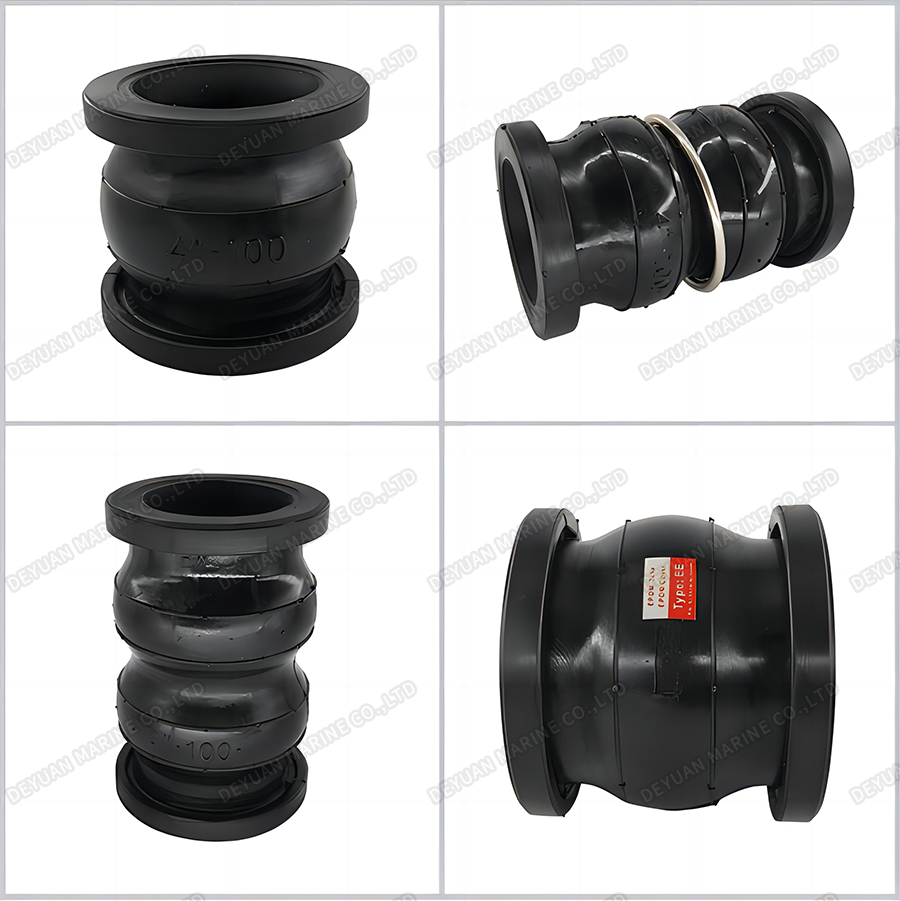

Образец Также доступен тип одинарной сферы и двойной тип.
