Описание продукта

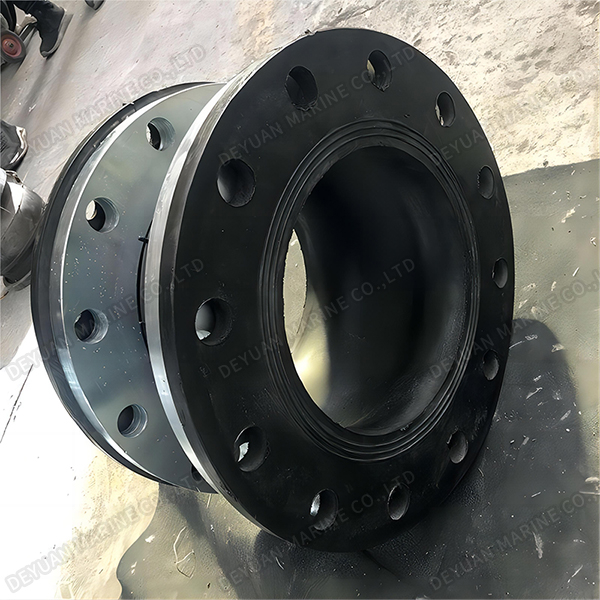

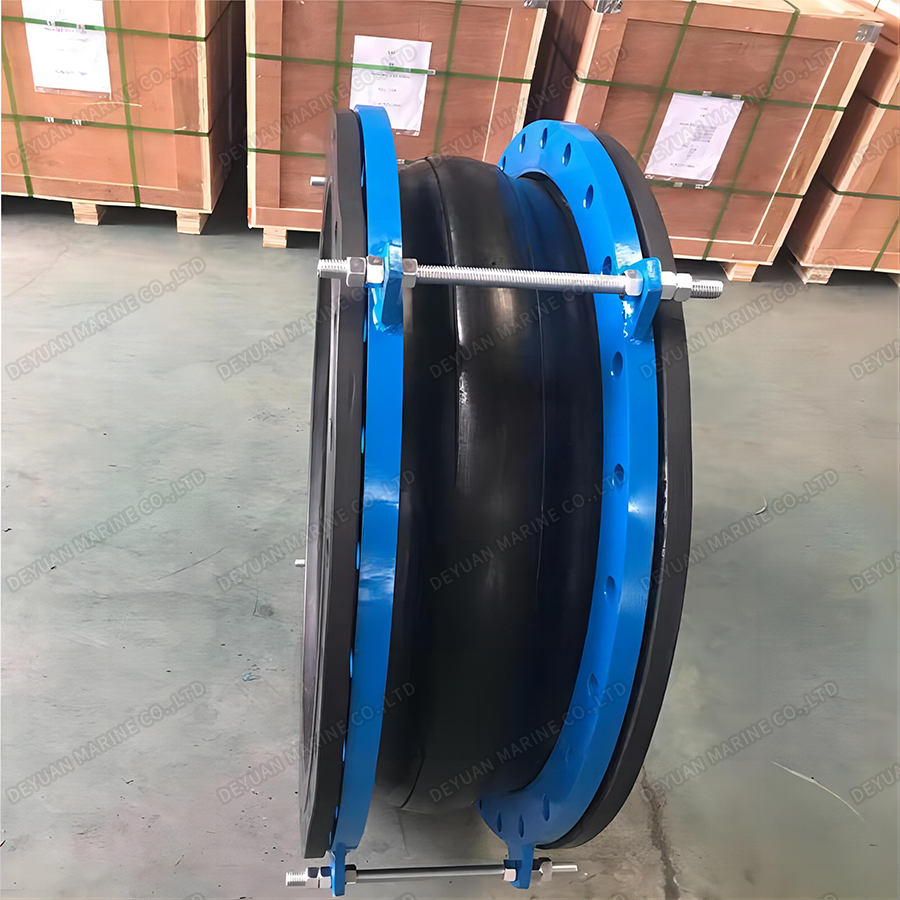

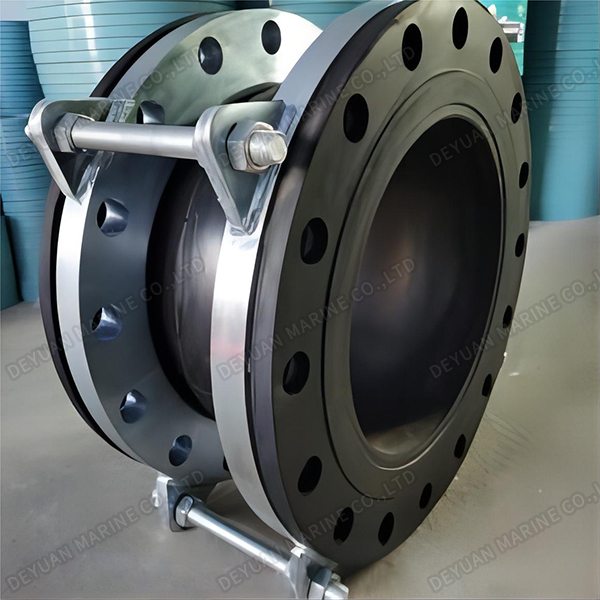

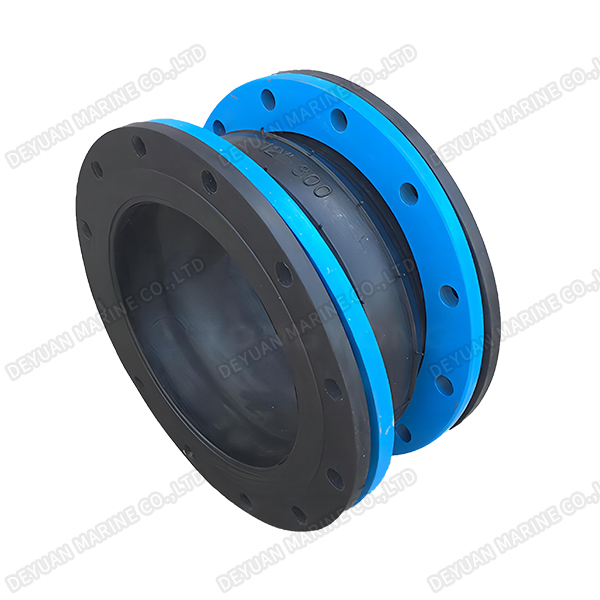

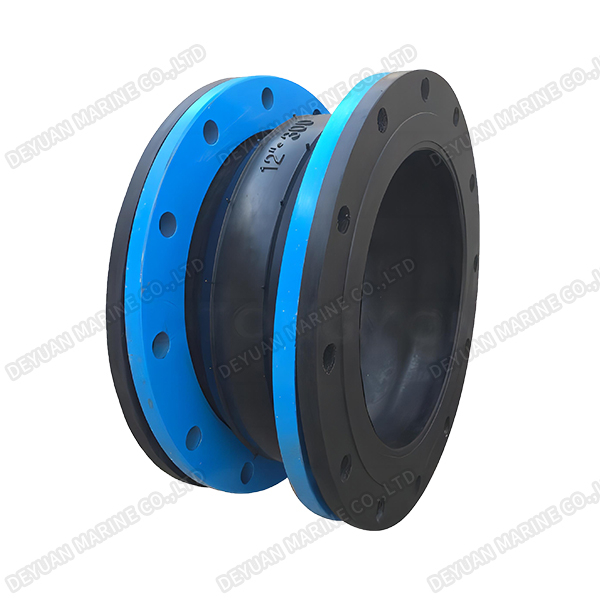

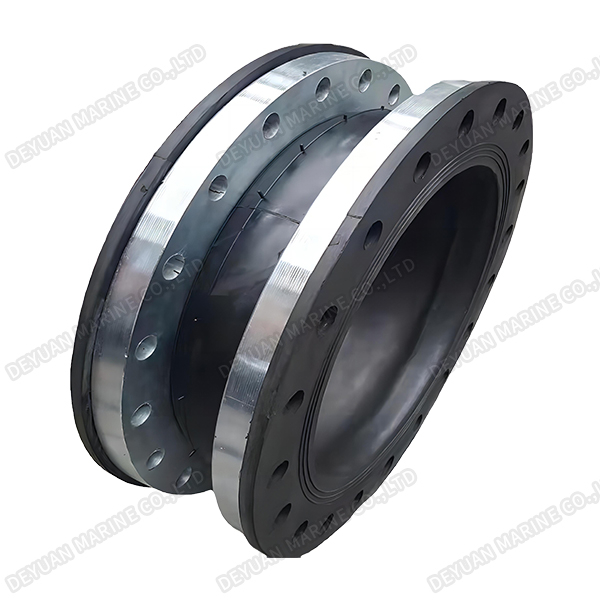

Резиновые компенсаторы с одинарным сильфоном типа KDT
Фланцевые резиновые соединения типа KDT в основном подходят для очистных сооружений и насосных станций основной сети водопроводных станций.Обычно они имеют большой диаметр, в основном DN1200 или выше.

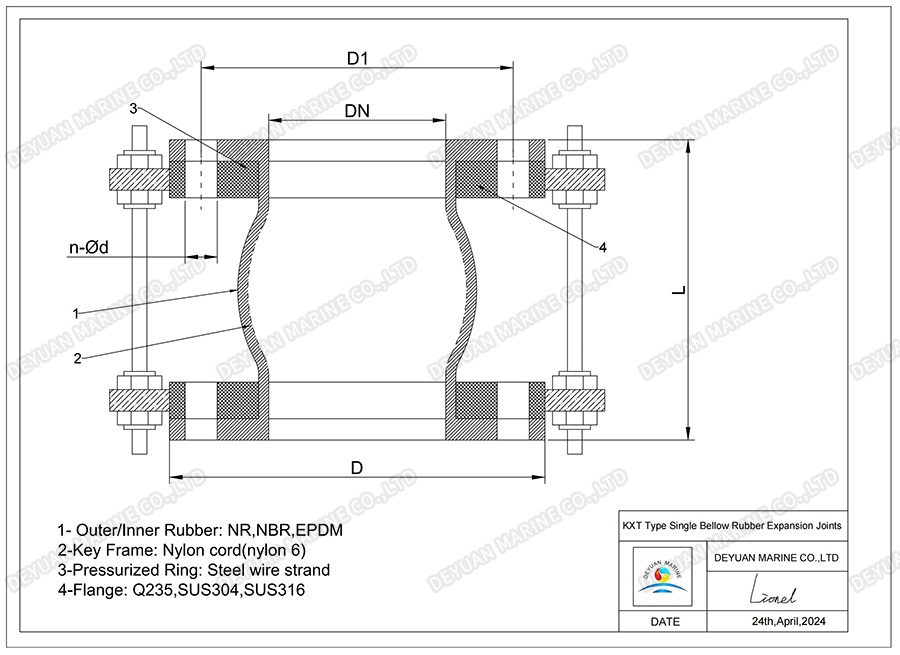

Рисунок
1- Внешняя/внутренняя резина: NR, NBR, EPDM; 2-ключевая рамка: нейлоновый шнур (нейлон 6)
3-кольцо под давлением: стальная проволока; 4-фланец: К235, СУС304, СУС316
Технические характеристики
| Номинальный мм | Диаметр дюйм | Длина L (мм) | Потягиваться (мм) | Сжатие (мм) | Смещение (мм) | Отклонение (°) | Лимит количество |
| 350 | 14 | 255 | 16 | 25 | 22 | 10° | 4 |
| 400 | 16 | 255 | 16 | 25 | 22 | 10° | 4 |
| 450 | 18 | 255 | 16 | 25 | 22 | 5° | 4 |
| 500 | 20 | 255 | 16 | 25 | 22 | 5° | 5 |
| 600 | 24 | 260 | 16 | 25 | 22 | 5° | 5 |
| 700 | 28 | 260 | 16 | 25 | 22 | 5° | 5 |
| 800 | 32 | 260 | 16 | 25 | 22 | 5° | 5 |
| 900 | 36 | 260 | 16 | 25 | 22 | 5° | 6 |
| 1000 | 40 | 260 | 16 | 25 | 22 | 5° | 6 |
| 1200 | 48 | 260 | 16 | 25 | 22 | 5° | 6 |
| 1400 | 56 | 350 | 16 | 25 | 22 | 5° | 6 |
| 1600 | 64 | 350 | 16 | 25 | 22 | 5° | 6 |
| 1800 | 72 | 350 | 25 | 35 | 25 | 2° | 7 |
| 2000 | 80 | 420 | 25 | 35 | 25 | 2° | 7 |
| 2200 | 88 | 420 | 25 | 35 | 25 | 2° | 8 |
| 2400 | 96 | 450 | 25 | 35 | 25 | 2° | 8 |
| 2600 | 104 | 500 | 25 | 35 | 25 | 2° | 8 |
| 2800 | 112 | 550 | 25 | 35 | 25 | 2° | 8 |
| 3000 | 120 | 550 | 25 | 35 | 25 | 2° | 10 |
| 3200 | 128 | 550 | 25 | 35 | 25 | 2° | 10 |
Параметры фланца: ГБ/Т 9119-2010
Примечание. Материалы в приведенной выше таблице представляют собой различные материалы на выбор, а не смесь нескольких материалов;
