Deyuan Marine поставляет электрическую однобарабанную лебедку мощностью 200 кН с ЧРП-управлением

Компания Deyuan Marine недавно поставила электрическую однобарабанную лебедку мощностью 200 кН, оснащенную двигателем мощностью 30 кВт и частотно-регулируемым приводом. В поставку входят механическая лебедка и специальное электрическое устройство управления, в заказ включена сертификация CCS.

На фотографиях проекта показано, как оборудование проходит два этапа: сборка в цеху и погрузка на транспорт. Вместе с механическими и электрическими чертежами они позволяют более подробно рассмотреть поставляемую конфигурацию и подготовку к отправке.

Механическая конфигурация и основные характеристики

В лебедке используется один барабан для размещения троса диаметром 32 мм с заданной грузоподъемностью 1000 м в восьми слоях. Его рабочая нагрузка составляет 200 кН на первый слой, а на чертеже указана номинальная скорость первого слоя 12/6 м/мин. Идентификация канатоукладчика рядом с этими рейтингами дает читателям четкое представление о заявленных характеристиках.

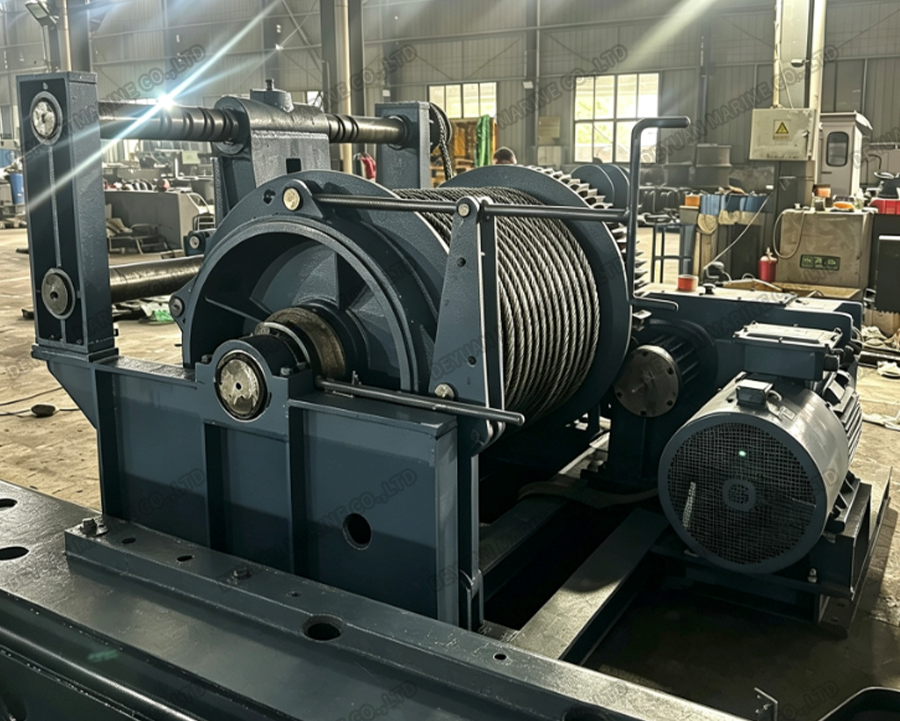

На фотографиях цеха показаны намотанный на барабан канат, устройство электропривода и механизм намотки каната, расположенный над барабаном. На этих изображениях показано собранное оборудование, начиная со стороны привода и заканчивая устройством перемещения каната.

Элемент	Спецификация
Рабочая нагрузка на первый слой	200 кН
Номинальная скорость на первом слое	12/6 м/мин
Диаметр троса	32 мм
Емкость каната барабана	1000 м на 8 слоях
Мощность двигателя	30 кВт
Источник питания	415 В, 50 Гц, трехфазный
Двигательный режим	С1
Степень защиты двигателя	IP56

Вид собранной лебедки в мастерской перед отправкой

Управление ЧРП и местное управление

В электрическую схему входит преобразователь частоты мощностью 30 кВт, локальный контроллер и отдельный шкаф тормозного резистора. Устройство ЧРП обеспечивает управление скоростью основного двигателя, в то время как схема управления включает в себя команды прямого и обратного пуска, а также выбор тяжелой и легкой нагрузки.

На местном контроллере оператор имеет рукоятку управления, переключатель тяжелой и легкой нагрузки, кнопку сброса неисправности и кнопку аварийной остановки. Индикаторы питания, работы и неисправности отображают рабочее состояние. При таком расположении основные органы управления и индикации состояния объединены на местной станции.

На электрических схемах также указаны соединения тормоза, нагревателя двигателя, вентилятора главного двигателя и вентилятора шкафа частотно-регулируемого привода. Шкаф ЧРП имеет указанную степень защиты IP44, а двигатель — IP56. Эти номиналы применимы к отдельным компонентам и их следует учитывать отдельно при планировании их установки.

Сертификация CCS и проектная документация

Проектная документация охватывает механическое устройство, контуры шкафа управления, электрические схемы и внешние подключения электропроводки. В электрических чертежах указано, что внешние кабели шкафа должны быть предоставлены верфью, причем выбор кабелей зависит от реальных условий на площадке. Они также требуют, чтобы шкаф тормозного резистора был установлен в пределах 10 м от шкафа ЧРП.

Детали загрузки, показывающие деревянные блоки и крепежные ремни

Погрузка и подготовка к отправке

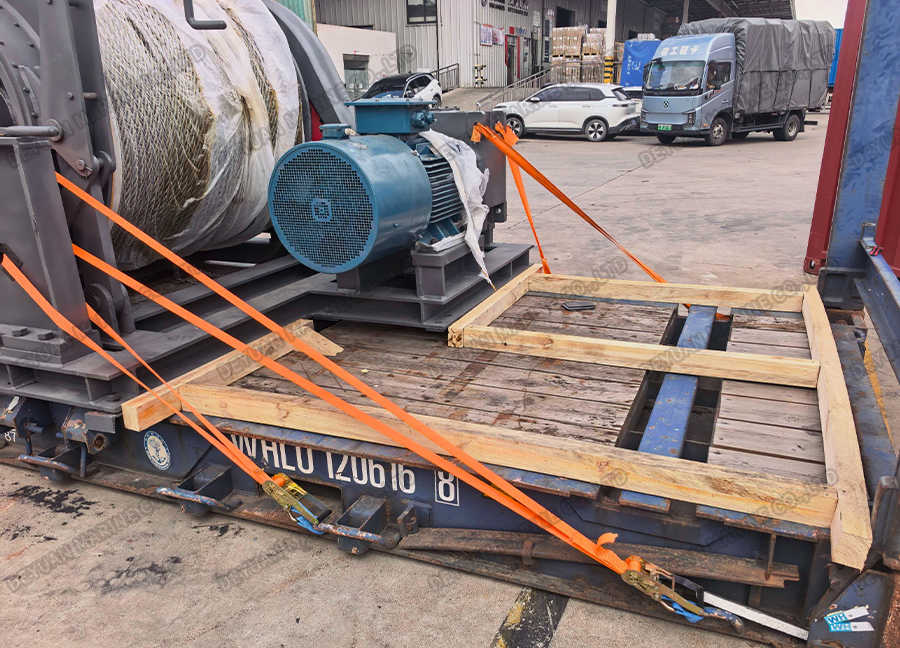

Для отправки готовая лебедка была погружена в контейнер с плоской стойкой. На фотографиях показаны деревянные бруски вокруг основания, ремни крепления оборудования и защитная упаковка отдельных компонентов. Следующий вид погрузки показывает завернутый деревянный ящик, расположенный рядом с лебедкой.

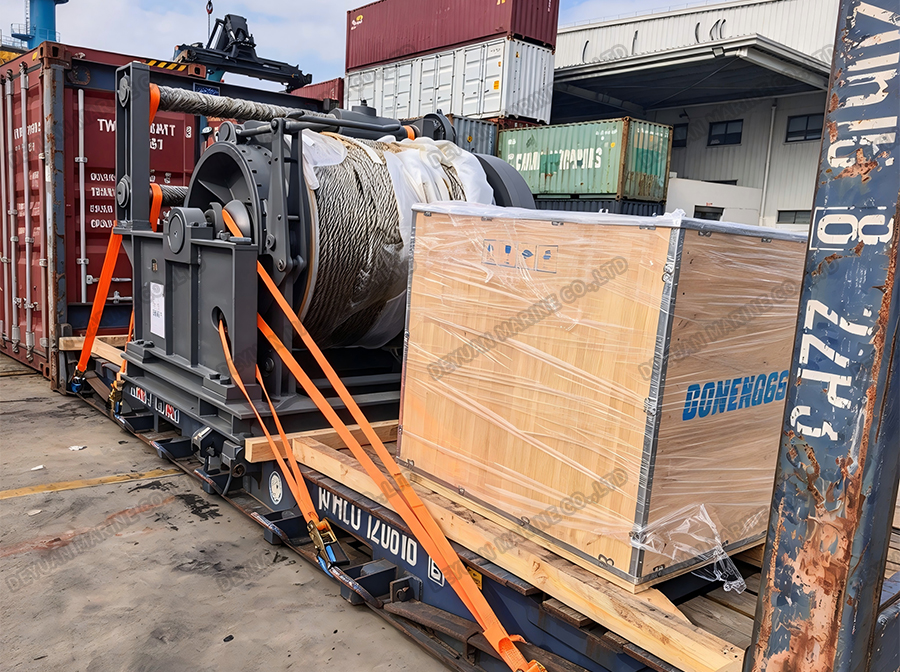

Дополнительный вид загрузки, показывающий лебедку и прилегающий упакованный ящик

Изображения мастерской и загрузки дают клиентам практическое представление о поставляемом оборудовании еще до того, как оно отправится к месту назначения. Они фиксируют физическую конфигурацию и подготовку к транспортировке, дополняя техническую информацию в проектных чертежах.

Обсудите ваш следующий заказ на лебедку

Для запроса новой лебедки, пожалуйста, укажите рабочую нагрузку, рабочую скорость, диаметр троса и необходимую вместимость барабана. Электропитание, настройки управления, условия установки и требования сертификации также полезны для определения объема поставки.
