Описание продукта

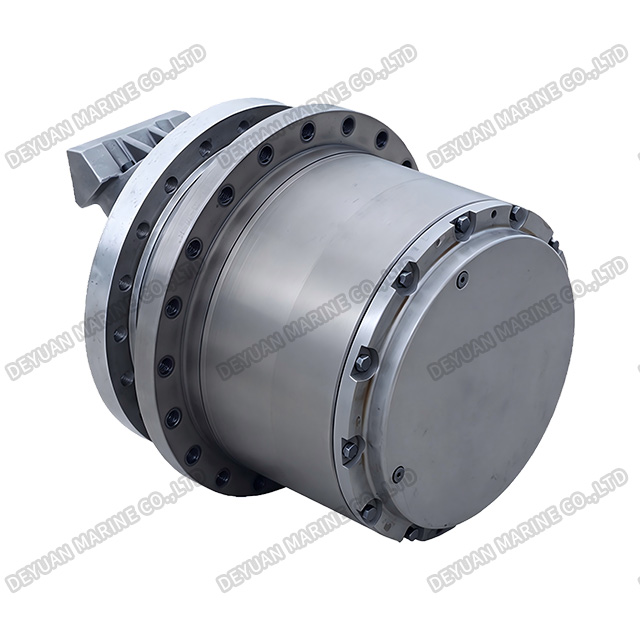

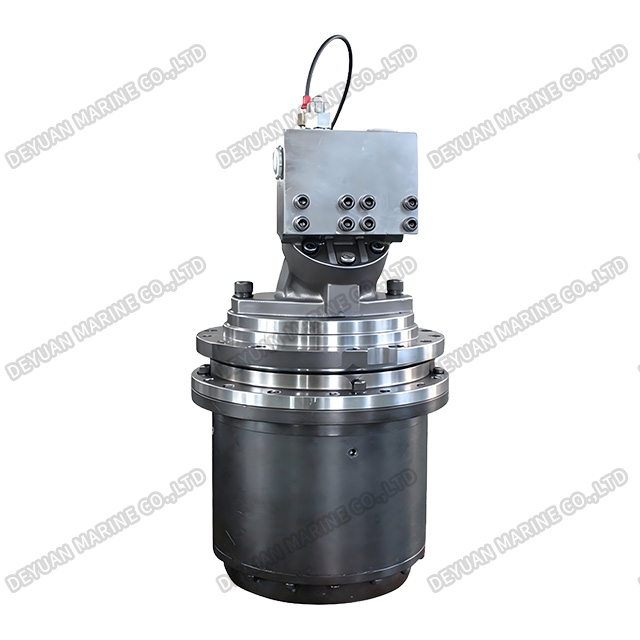

Высокоскоростной редуктор GFT
Введение продукта:
Компактный высокоскоростной редуктор с вращающимся корпусом серии GFT является идеальным компонентом трансмиссии для морской техники. Его исключительно компактная конструкция делает его идеально подходящим для установки на судах в чрезвычайно стесненных и суровых условиях. Используя передовые технологии проектирования и прецизионную обработку, этот редуктор гарантирует высокую несущую способность, исключительную надежность и плавную работу в сложных морских условиях.
Основные характеристики и настройка:
1. Гидравлическая совместимость: разработан для беспрепятственного подключения к количественным или регулируемым гидравлическим двигателям Rexroth, а также к другим совместимым гидравлическим двигателям.
2. Интегрированная тормозная система: входной конец может быть оснащен подпружиненным многодисковым стояночным тормозом с гидравлическим отключением. Его статический тормозной момент соответствует входному крутящему моменту гидравлического двигателя (обычно более чем в 1,5 раза), что обеспечивает безопасность.
3. Аварийное отключение: при особых требованиях может быть установлена механическая отключающая муфта. Это позволяет буксировать судно другим оборудованием в чрезвычайных ситуациях, предотвращая повреждение гидравлических компонентов.
4. Взаимозаменяемость: Несмотря на то, что они разработаны в соответствии со стандартами серии Rexroth, мы также предоставляем индивидуальные альтернативы, эквивалентные Brevini (Италия), Teijin (Япония), Nachi, KYB, Fairfield и Sauer.
5.Инновационная поддержка: мы предлагаем профессиональные консультации и услуги по индивидуальному подбору, чтобы вы могли найти оптимальное решение по передаче для ваших конкретных потребностей в морской технике.

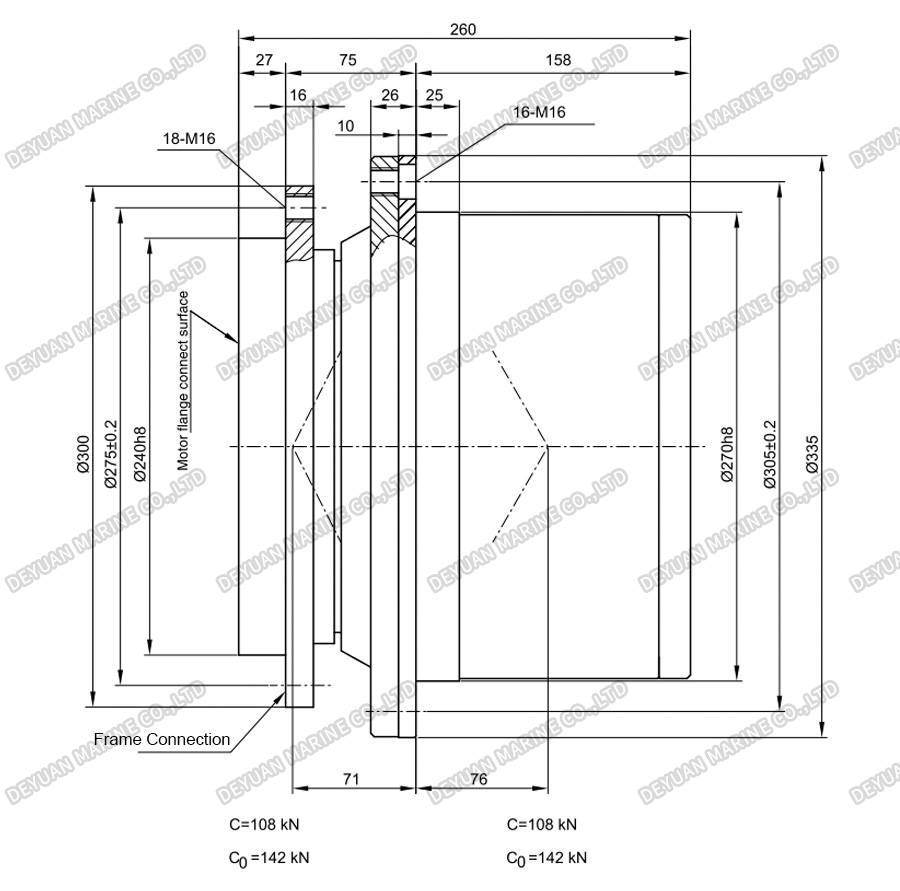

Габаритные размеры:
Примечание. Выше представлен контурный чертеж высокоскоростного редуктора серии GFT 13T2. Если вам нужно просмотреть чертежи других моделей, свяжитесь с нашим отделом продаж.
Технические характеристики:
| Ряд | Максимальный выходной крутящий момент Tmax Нм | Передаточное число | Модель гидравлического двигателя | Макс.входной коэффициент вращения (об/мин) | Статический тормозной момент (TBRмакс.Нм) | Рабочее тормоза давление (МПа) | Вес нетто (кг) | |
| ГФТ 13Т2 | 13000 | 16.3 22.6 32.1 37.6 | А2ФЕ45 А2ФЕ56 А2ФЕ63 | А6ВЕ28 А6ВЕ55 | 2000 | 450-900 | 1,8-5 | 95 |
| ГФТ 17Т2 | 17000 | 26.4 32.1 45.4 54 | А2ФЕ45 А2ФЕ56 А2ФЕ63 | А6ВЕ55 | 2000 | 500-1000 | 1,8-5 | 105 |
| ГФТ 17Т3 | 17000 | 77.9 88.2 102.6 | A2FE28 A2FE32 A2FE45 A2FE56 | А6ВЕ28 А6ВЕ55 | 2000 | 220-450 | 1,8-5 | 116 |
| ГФТ 24Т3 | 24000 | 90.1 102.6 120.5 | А2ФЕ45 А2ФЕ56 А2ФЕ63 | А6ВЕ55 | 2000 | 400-750 | 1,8-5 | 155 |
| ГФТ 36Т3 | 36000 | 67 79.4 100 116.6 | A2FE45 A2FE56 A2FE63 A2FE80 A2FE90 | А6ВЕ55 А6ВЕ80 | 2000 | 450-800 | 1,8-5 | 210 |
| ГФТ 50Т3 | 50000 | 84.2 91.1 99.8 125.7 146.4 | А2ФЭ80 А2ФЕ90 | А6ВЕ80 А6ВЕ107 | 2000 | 600-1100 | 1,8-5 | 265 |
| ГФТ 60Т3 | 60000 | 86.5 94.8 105.5 119.8 139.9 169.9 | A2FE80 A2FE90 A2FE107 A2FE125 | А6ВЕ80 А6ВЕ107 А6ВЕ160 | 2000 | 800-1200 | 1,8-5 | 300 |
| ГФТ 80Т3 | 80000 | 76.7 99 110.9 126.9 149.9 185.4 | A2FE107 A2FE125 A2FE160 A2FE180 | А6ВЕ107 А6ВЕ160 | 2000 | 800-1600 | 1,8-5 | 420 |
| Направление вращения на входе редуктора противоположно направлению вращения на выходе. Для других передаточных чисел, которые не включены в нашу таблицу, если объем заказа клиента большой, можно настроить специальные продукты. | ||||||||
Морские применения:
Благодаря прочной конструкции и компактным размерам высокоскоростной редуктор GFT широко используется в различных морских и морских приложениях, включая, помимо прочего:
*Судовые краны и палубное оборудование: главные и вспомогательные лебедки, механизмы изменения вылета стрелы и поворотные приводы.
*Морское и портовое оборудование: Судовые разгрузчики, портовые и контейнерные краны, а также палубные лебедки.
*Морское бурение и дноуглубительные работы: приводные головки и гусеничные/шаговые приводы для специализированных морских буровых установок.
