Описание продукта
Сертифицированные CCS устройства гидравлической трансмиссии
Введение продукта:
Морские гидравлические трансмиссионные устройства, сертифицированные CCS, представляют собой вершину надежности и производительности для современных судовых гидравлических систем. Эти устройства, изготовленные под строгим контролем качества, полностью сертифицированы Китайским классификационным обществом (CCS) и успешно прошли сертификацию системы управления качеством ISO9001. Это гарантирует, что они соответствуют строгим стандартам безопасности, защиты окружающей среды и эксплуатации, необходимым для глобального морского применения. Чтобы удовлетворить разнообразные требования морской техники, эта серия включает пять легко адаптируемых моделей: XHSC6, XHSC7, XHSC9, XHSC2.53 и XHSC34.
Ключевые технические характеристики:
1. Способность работать при высоком давлении: разработан для эффективной работы под высоким давлением, с максимально допустимым давлением в корпусе 0,8 МПа (специальные модификации доступны после консультации).
2.Двунаправленная работа: устройства поддерживают двунаправленное вращение, что делает их очень универсальными. Конкретные направления вращения подробно описаны на технических схемах. Если требуется обратное вращение, это необходимо указать при заказе.
3. Варианты надежного тормоза: доступны в двух конфигурациях для удовлетворения различных эксплуатационных потребностей: без тормоза и с тормозом (внутренняя установка).
4. Гибкие конфигурации выходного вала. Для обеспечения плавной интеграции с существующим морским оборудованием предлагаются четыре типа выходного вала:
Тип B: Цилиндрический B (вал с плоской шпонкой).
Тип C: Резьбовой фланец C (Фланцевое соединение с резьбой).
Тип F: шлицевой вал с наружной резьбой (прямоугольный).
Тип I: Женский шлицевой вал.

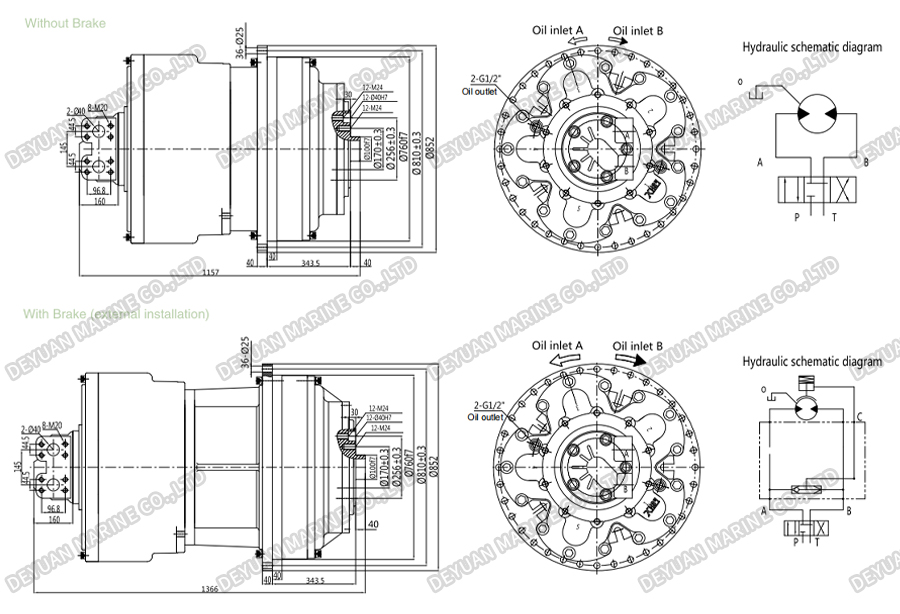

Рисунок:

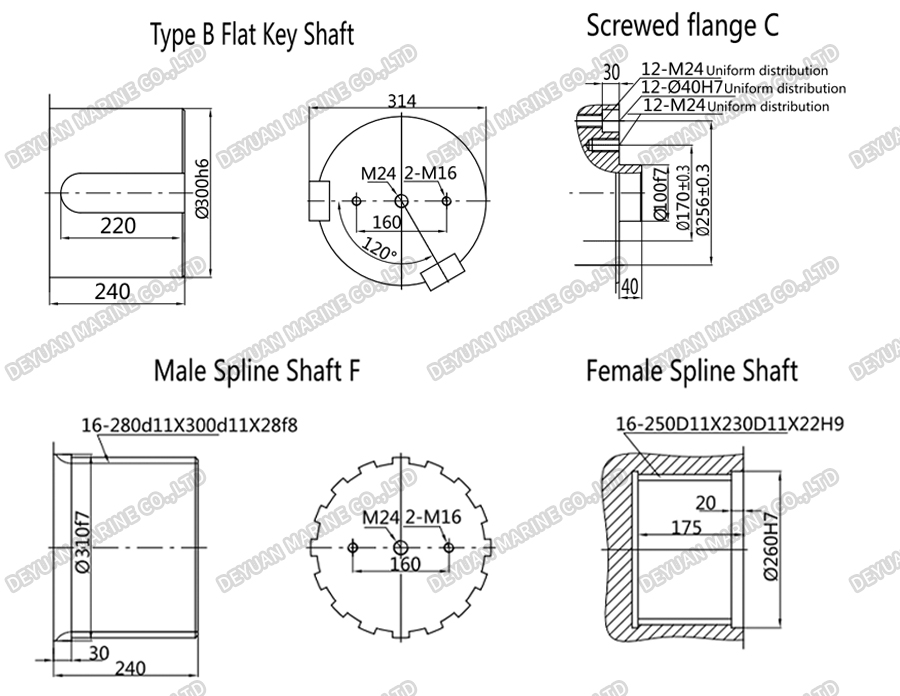

Размер выходного вала:
Примечание. Выше представлен контурный чертеж гидравлической трансмиссии XHSC9. Если вам нужно просмотреть чертежи других моделей, свяжитесь с нашим отделом продаж.
Технические характеристики:
| Модель | Общий объем смещения (мл/об) | Номинальный крутящий момент (Нм) | Скорость (об/мин) | Общая эффективность | Модель гидравлического двигателя | Модель планетарного редуктора | Модель тормоза | |
| 16МПа | 20МПа | |||||||
| XHSC6-11500 | 11698.5 | 25000 | 32000 | 0-40 | 0,88-0,9 | XHS6-2100 | С6-5,5 | XHZ6 |
| XHSC6-13500 | 13821.5 | 30000 | 37000 | 0-40 | 0,88-0,9 | XHS6-2500 | С6-5,5 | XHZ6 |
| XHSC6-16500 | 16725.5 | 36000 | 45000 | 0-30 | 0,88-0,9 | XHS6-3000 | С6-5,5 | XHZ6 |
| XHSC6-20000 | 19860.5 | 44000 | 55000 | 0-30 | 0,88-0,9 | XHS7-3600 | С6-5,5 | XHZ6 |
| XHSC7-16400 | 16417.5 | 36000 | 45000 | 0-35 | 0,88-0,9 | XHS7-3000 | С7-5,5 | XHZ7 |
| XHSC7-18000 | 18055 | 40000 | 50000 | 0-35 | 0,88-0,9 | XHS7-3300 | С7-5,5 | XHZ7 |
| XHSC7-19800 | 19860.5 | 44000 | 55000 | 0-35 | 0,88-0,9 | XHS7-3600 | С7-5,5 | XHZ7 |
| XHSC7-23650 | 23639 | 52000 | 66000 | 0-30 | 0,88-0,9 | XHS7-4300 | С7-5,5 | XHZ7 |
| XHSC9-25400 | 25399 | 56000 | 71000 | 0~18 | 0,88~0,9 | XHS9-4600 | С9~5,5 | XHZ9 |
| XHSC9-31000 | 31097 | 69000 | 87000 | 0~15 | 0,88~0,9 | XHS9-5700 | С9~5,5 | XHZ9 |
| XHSC9-36500 | 36498 | 81000 | 100000 | 0~15 | 0,88~0,9 | XHS9-6600 | С9~5,5 | XHZ9 |
| XHSC9-42300 | 42328 | 94000 | 118000 | 0~15 | 0,88~0,9 | XHS9-7700 | С9~5,5 | XHZ9 |
| XHSC9-48500 | 48598 | 108000 | 136000 | 0~15 | 0,88~0,9 | XHS9-8800 | С9~5,5 | XHZ9 |
| XHSC9-55000 | 55291.5 | 123000 | 154000 | 0~15 | 0,88~0,9 | XHS9-10000 | С9~5,5 | XHZ9 |
| XHSC9-66000 | 66143 | 148000 | / | 0~15 | 0,88~0,9 | XHS9-12000 | С9~5,5 | XHZ9 |
| СХСК2.53-2400 | 2408 | 5200 | 6500 | 0~20 | 0,85~0,88 | XHS05-90 | СК2.53-28 | XHZ2.5 |
| СХСК2.53-3200 | 3220 | 6900 | / | 0~20 | 0,85~0,88 | XHS05-110 | СК2.53-28 | XHZ2.5 |
| СХСК2.53-3600 | 3612 | 7800 | / | 0~20 | 0,85~0,88 | XHS05-130 | СК2.53-28 | XHZ2.5 |
| СХСК34-4400 | 4422 | 9000 | 11000 | 0~20 | 0,85~0,88 | XHS1-200 | СК34-22 | XHZ3 |
| XHSC34-5300 | 5346 | 11000 | 14000 | 0~20 | 0,85~0,88 | XHS1-250 | СК34-22 | XHZ3 |
| XHSC34-6400 | 6380 | 13500 | 16500 | 0~20 | 0,85~0,88 | XHS1-300 | СК34-22 | XHZ3 |
| XHSC34-7500 | 7480 | 15500 | 18000 | 0~20 | 0,85~0,88 | XHS1-350 | СК34-22 | XHZ3 |
Характеристики эксплуатации и обслуживания:
Чтобы гарантировать оптимальную производительность и долговечность в суровых морских условиях, придерживайтесь следующих спецификаций:
*Гидравлическая жидкость: высококачественное минеральное гидравлическое масло с антипенным действием и антиоксидантами.
*Диапазон температур: идеальная рабочая температура масла составляет от 30°C до 50°C. Допустимый диапазон: от -20°C до 80°C. При работе при температуре ниже 10°C необходимо использовать гидравлическое масло с низкой температурой застывания.
*Вязкость: Рекомендуемая вязкость составляет 40–60 сСт, допустимый диапазон – 5–300 сСт.
*Точность фильтрации. Для предотвращения преждевременного износа требуется рекомендуемая точность фильтрации 25 мкм или выше.
Рекомендации по установке и применению:
1.Монтаж: Передающие устройства допускают установку в любом направлении. Чтобы гарантировать правильную смазку внутренних движущихся частей, перед работой корпус должен быть полностью заполнен гидравлическим маслом. Расположение сливной трубы должно обеспечивать сохранение наполнения корпуса во время работы.
2. Установка распределителя: Направления подачи и выпуска масла распределителя можно поворачивать с интервалом 72 градуса, чтобы соответствовать внешнему монтажному соединению. Внимание: Ослабляя винты для вращения распределителя, будьте предельно осторожны, чтобы не повредить уплотнительную функцию плоского уплотнительного кольца.
3.Применение: Эти устройства, сертифицированные CCS, идеально подходят для тяжелых условий эксплуатации на судах, включая рулевые механизмы, палубное оборудование, лебедки и другие системы гидравлического привода, требующие компактной, высокомоментной и надежной передачи мощности.
