Описание продукта

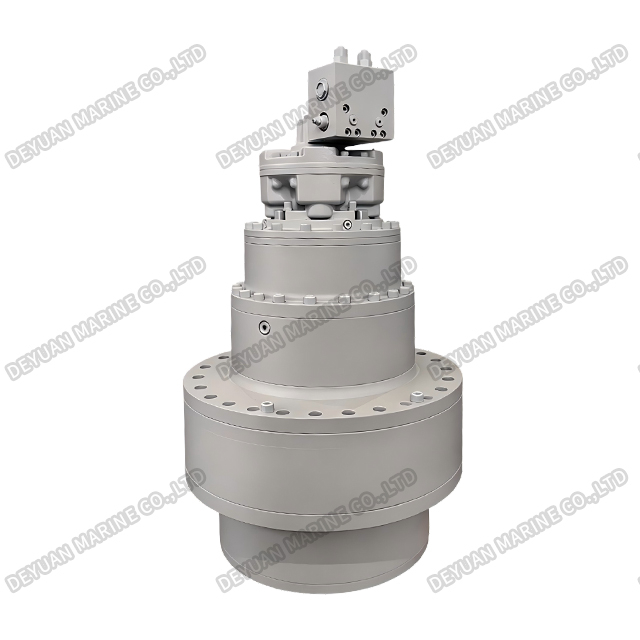

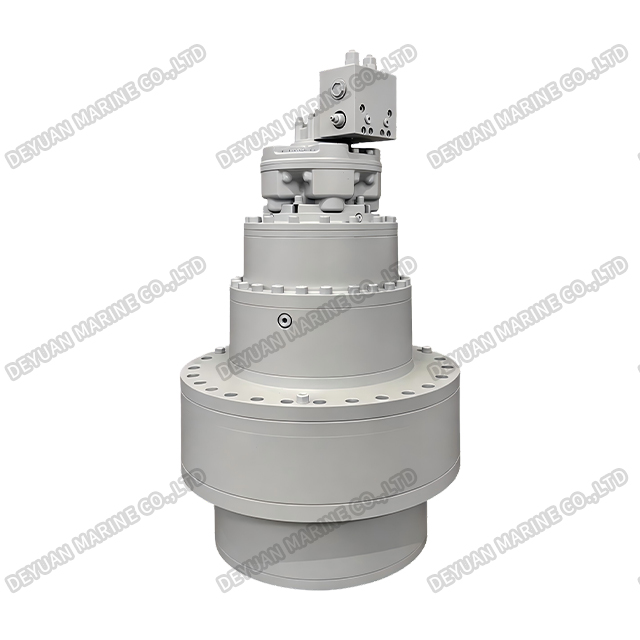

Устройства гидравлической трансмиссии для тяжелых условий эксплуатации
Введение продукта:
Морские гидравлические трансмиссионные устройства для тяжелых условий эксплуатации разработаны для обеспечения превосходной производительности, долговечности и надежности в самых сложных морских условиях. Эта серия, разработанная специально для тяжелых условий эксплуатации, успешно получила сертификат системы управления качеством ISO9001, а также одобрения типа CCS (Китайское классификационное общество) и BV (Бюро Веритас). Эта тройная сертификация гарантирует, что наши устройства соответствуют самым высоким международным стандартам безопасности, качества и экологичности.
Чтобы удовлетворить разнообразные требования к мощности и крутящему моменту современных судов, эта линейка тяжелых двигателей включает пять надежных моделей: XHSC34.5, XHSC45, XHSC56, XHSC67 и XHSC79.
Ключевые технические характеристики:
1. Работа под высоким давлением и в тяжелых условиях: устройства, рассчитанные на высокие рабочие нагрузки, могут работать под высоким давлением с максимально допустимым давлением в корпусе 0,8 МПа (специальные модификации доступны по запросу).
2. Двунаправленное вращение: все агрегаты поддерживают двунаправленное вращение, обеспечивая максимальную гибкость для сложной морской техники. Конкретные направления вращения подробно описаны на технических схемах. Если требуется обратное вращение по сравнению со стандартной схемой, это необходимо указать при заказе.
3. Варианты встроенного тормоза: доступны в двух конфигурациях для удовлетворения различных требований безопасности и эксплуатации: без тормоза и с тормозом (внутренняя установка).

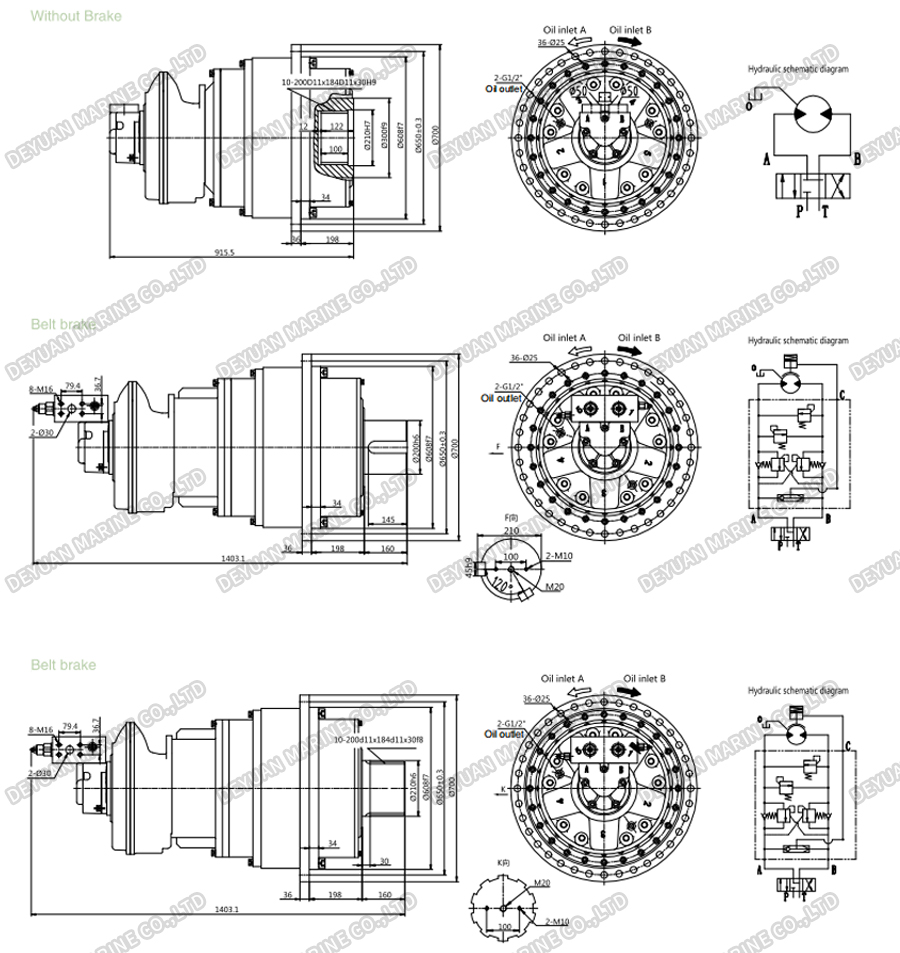

Рисунок:
Примечание. Выше представлен контурный чертеж гидравлической трансмиссии XHSC67. Если вам нужно просмотреть чертежи других моделей, свяжитесь с нашим отделом продаж.
Технические характеристики:
| Модель | Общий объем смещения (мл/об) | Номинальный крутящий момент (Нм) | Скорость (об/мин) | Общая эффективность | Гидравлический двигатель | Поанетарный редуктор | Тормоз | Распределитель | |
| 16МПа | 20МПа | ||||||||
| XHSC34.5-7600 | 7634 | 16000 | 20200 | 0~15 | 0,85~0,88 | XHS2-350 | СК34.5-22 | XHZ3 | Д40, Д120*** Д47, Д240*** |
| XHSC34.5-9400 | 9350 | 19000 | 24500 | 0~15 | 0,85~0,88 | XHS2-420 | СК34.5-22 | XHZ3 | |
| XHSC34.5-10800 | 10846 | 23000 | / | 0~15 | 0,85~0,88 | XHS2-500 | СК34.5-22 | XHZ3 | |
| XHSC45-11000 | 10846 | 23000 | 28000 | 0~12 | 0,85~0,88 | XHS2-420 | СК45-22 | XHZ4 | Д40, Д120*** Д47, Д240*** |
| СХСК45-14000 | 13706 | 29000 | 36000 | 0~12 | 0,85~0,88 | XHS2-630 | СК45-22 | XHZ4 | |
| СХСК45-15000 | 15180 | 32000 | 40000 | 0~12 | 0,85~0,88 | XHS2-700 | СК45-22 | XHZ4 | |
| XHSC45-17000 | 17424 | 37000 | 44000 | 0~12 | 0,85~0,88 | XHS2-800 | СК45-22 | XHZ4 | |
| XHSC56-25000 | 25312 | 53000 | 67000 | 0~8 | 0,85~0,88 | XHS4-900 | СК56-28 | XHZ5 | Д40, Д120*** Д47, Д240*** |
| XHSC56-28000 | 28616 | 60000 | 75000 | 0~8 | 0,85~0,88 | XHS4-1000 | СК56-28 | XHZ5 | |
| XHSC56-31000 | 31248 | 66000 | / | 0~8 | 0,85~0,88 | XHS4-1100 | СК56-28 | XHZ5 | |
| XHSC56-37000 | 36848 | 75000 | / | 0~8 | 0,85~0,88 | XHS4-1300 | СК56-28 | XHZ5 | |
| XHSC67-41000 | 40936 | 86000 | 108000 | 0~6 | 0,85~0,88 | XHS5-1450 | СК67-28 | XHZ6 | D47、D240*** D90、F480*** D480*** |
| XHSC67-46000 | 45752 | 96000 | 118000 | 0~6 | 0,85~0,88 | XHS5-1600 | СК67-28 | XHZ6 | |
| XHSC67-51000 | 50848 | 107000 | / | 0~6 | 0,85~0,88 | XHS5-1800 | СК67-28 | XHZ6 | |
| XHSC67-56000 | 56196 | 118000 | / | 0~6 | 0,85~0,88 | XHS5-2000 | СК67-28 | XHZ6 | |
| XHSC79-60000 | 59700 | 120000 | 161000 | 0~6 | 0,85~0,88 | XHS7-3000 | СК79-20 | XHZ7 | D47、D240*** D90、F480*** D480*** |
| XHSC79-66000 | 65800 | 140000 | 177000 | 0~6 | 0,85~0,88 | XHS7-3300 | СК79-20 | XHZ7 | |
| XHSC79-72000 | 72220 | 156000 | 195000 | 0~6 | 0,85~0,88 | XHS7-3600 | СК79-20 | XHZ7 | |
| XHSC79-84000 | 83580 | 180000 | / | 0~6 | 0,85~0,88 | XHS7-3000 | СК79-28 | XHZ7 | |
| XHSC79-86000 | 85960 | 186000 | / | 0~6 | 0,85~0,88 | XHS7-4300 | СК79-20 | XHZ7 | |
Характеристики эксплуатации и обслуживания:
Чтобы обеспечить оптимальную производительность и долговечность в суровых морских условиях, придерживайтесь следующих спецификаций:
1. Гидравлическая жидкость: рекомендуется использовать высококачественное минеральное гидравлическое масло с противопенными свойствами и антиоксидантами.
2. Диапазон температур: идеальная рабочая температура масла составляет от 30°C до 50°C. Допустимый рабочий диапазон составляет от -20°C до 80°C. При работе при температуре ниже 10°C необходимо использовать гидравлическое масло с низкой температурой застывания.
3.Вязкость: Рекомендуемая вязкость составляет 40–60 сСт, допустимый диапазон – 5–300 сСт.
4. Точность фильтрации. Рекомендуемая точность фильтрации 25 мкм или выше необходима для предотвращения преждевременного износа и обеспечения надежности системы.
Рекомендации по установке и применению:
1.Монтаж: Передающие устройства допускают установку в любом направлении. Чтобы гарантировать правильную смазку внутренних движущихся частей, перед работой корпус должен быть полностью заполнен гидравлическим маслом. Расположение сливной трубы должно обеспечивать, чтобы корпус оставался заполненным гидравлическим маслом во время работы.
2. Установка распределителя: Направления подачи и выпуска масла распределителя можно поворачивать с интервалом 72 градуса, чтобы соответствовать внешнему монтажному соединению. Внимание: Ослабляя винты для вращения распределителя, будьте предельно осторожны, чтобы не повредить уплотнительную функцию плоского уплотнительного кольца.
3.Применение: Эти сверхмощные устройства, сертифицированные BV и CCS, идеально подходят для критически важных судовых применений, включая тяжелые лебедки, палубное оборудование, рулевые механизмы и другие системы гидравлического привода с высоким крутящим моментом.
