Описание продукта

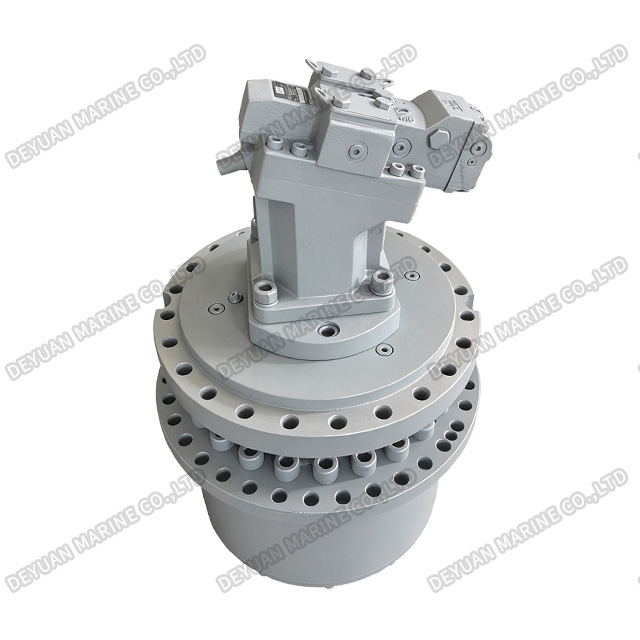

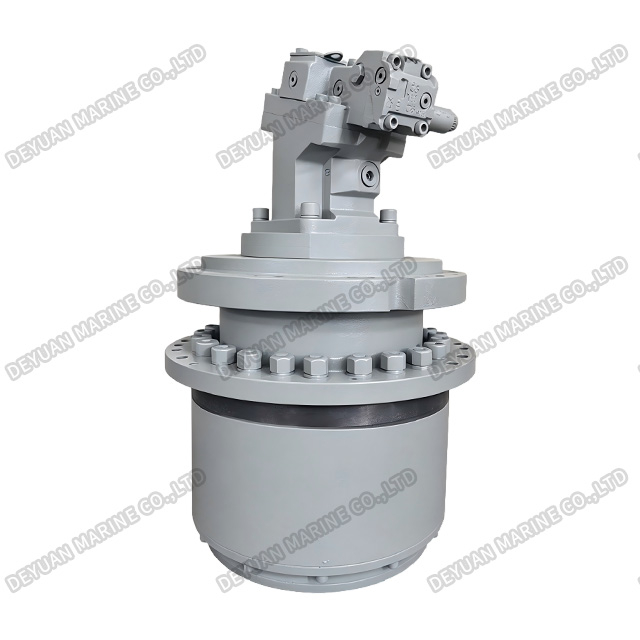

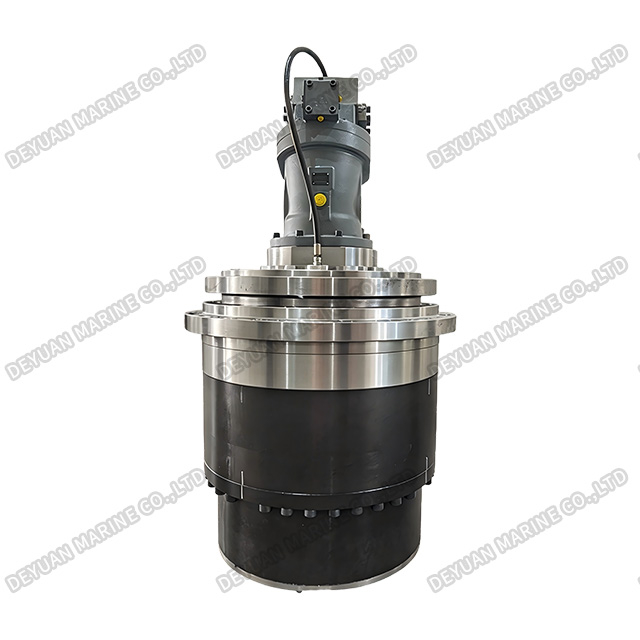

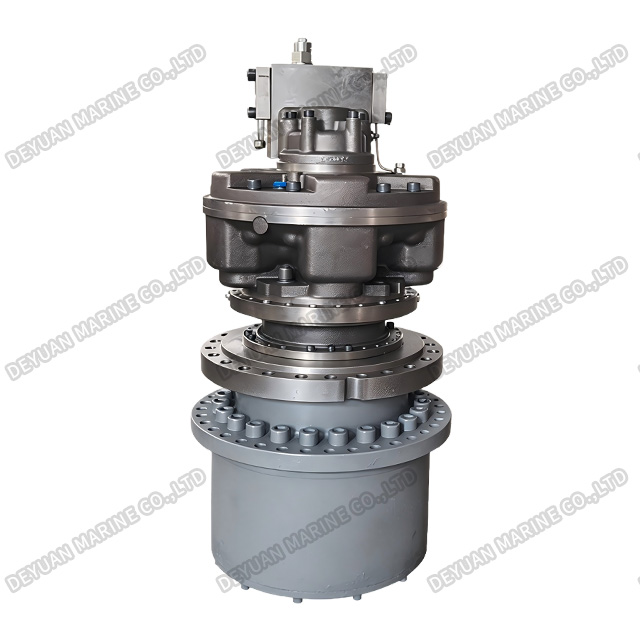

Компактный высокоскоростной вращающийся редуктор с корпусом
Введение продукта:
Компактный высокоскоростной вращающийся корпус-редуктор — идеальный компонент трансмиссии, предназначенный для требовательных мобильных машин и морского транспорта. Обладая исключительно компактной конструкцией, он специально разработан для надежной работы в чрезвычайно ограниченном пространстве. Благодаря использованию передовых технологий проектирования и прецизионного производства этот редуктор гарантирует высокую несущую способность, исключительную эксплуатационную надежность и плавную работу в самых жестких условиях.
Ключевые особенности:
1. Компактный и легкий: компактная конструкция идеально подходит для компактного оборудования и интеграции модульных систем.
2. Возможность высокоскоростного ввода: разработан для работы с высокими скоростями ввода, сохраняя при этом стабильную работу с низким уровнем вибрации.
3. Выход вращающегося корпуса: непосредственный монтаж вращающихся нагрузок без дополнительных муфт или выходных валов.
4. Высокая плотность крутящего момента: обеспечивает высокий крутящий момент при небольших размерах.
5. Точная передача: низкий люфт, плавное движение и высокая точность позиционирования.
6. Высокая жесткость: прочная конструкция подшипников и шестерен выдерживает радиальные и осевые нагрузки.
7. Герметичная смазка: длительный срок службы с меньшими затратами на техническое обслуживание.
8. Низкий уровень шума и низкая вибрация: оптимизированная геометрия шестерни для тихой и стабильной работы.
9. Гибкая интеграция: совместимость с серводвигателями, шаговыми двигателями и пользовательскими монтажными интерфейсами.
10.Настраиваемые: доступны передаточные числа, фланцы, валы, материалы, энкодеры, тормоза и варианты уплотнений.
Габаритные размеры:

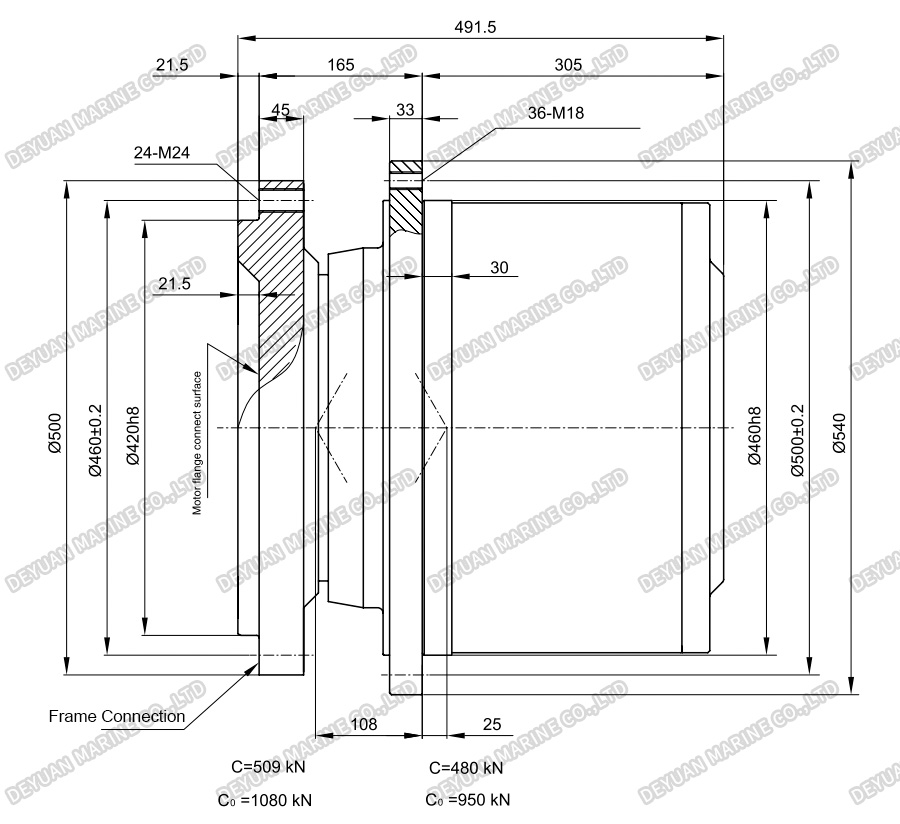

Примечание. Выше представлен контурный чертеж высокоскоростного редуктора серии GFT 110T3. Если вам нужно просмотреть чертежи других моделей, свяжитесь с нашим отделом продаж.
Технические характеристики:
| Ряд | Максимальный выходной крутящий момент Tmax Нм | Передаточное число | Модель гидравлического двигателя | Макс.входной коэффициент вращения (об/мин) | Статический тормозной момент (TBRмакс.Нм) | Рабочее тормоза давление (МПа) | Вес нетто (кг) | |
| ГФТ 110Т3 | 110000 | 95.8 114.8 128.6 147.2 173.9 215 | A2FE107 A2FE125 A2FE160 A2FE180 | А6ВЕ107 А6ВЕ160 | 2000 | 900-2000 | 1,8-5 | 460 |
| ГФТ 160Т3 | 160000 | 161.8 210.8 251 | A2FE107 A2FE125 A2FE160 A2FE180 | А6ВЕ107 А6ВЕ160 | 2000 | 900-2000 | 1,8-5 | 580 |
| ГФТ 220Т3 | 220000 | 188.9 246.1 293 | A2FE107 A2FE125 A2FE160 A2FE180 | А6ВЕ107 А6ВЕ160 | 2000 | 1200-2400 | 1,8-5 | 710 |
| ГФТ 330Т3 | 330000 | 168.9 209.9 252 302.4 | А2ФЭ250 А2ФЭ355 | А6ВЕ250 А6ВЕ355 | 2000 | 1500-3500 | 1,8-5 | 810 |
| ГФТ 330Т4 | 330000 | 451.7 839.4 1008 | A2FE107 A2FE125 A2FE160 A2FE180 | А6ВЕ107 А6ВЕ160 | 2000 | 1200-2400 | 1,8-5 | 950 |
| ГФТ 550Т3 | 550000 | 129.2 146.8 175.3 | А2ФЭ250 А2ФЭ355 А2ФЭ500 | А6ВМ250 А6ВМ355 А6ВМ500 | 2000 | 6500-8000 | 1,8-5 | 1000 |
| ГФТ 550Т4 | 550000 | 905.5 1267.8 | A2FE107 A2FE125 A2FE160 A2FE180 | А6ВЕ107 А6ВЕ160 | 2000 | 1200-2400 | 1,8-5 | 1200 |
| Направление вращения на входе редуктора противоположно направлению вращения на выходе. Для других передаточных чисел, которые не включены в нашу таблицу, если объем заказа клиента большой, можно настроить специальные продукты. | ||||||||
Приложения:
Благодаря прочной конструкции и компактным размерам компактный высокоскоростной вращающийся корпусный редуктор широко применяется в:
*Морское и морское оборудование: судовые краны, палубные лебедки, механизмы подъема стрелы, портовые и контейнерные краны, судовые разгрузчики.
*Строительная техника: роторные буровые установки, гусеничные краны, дорожные катки, подъемные платформы, комбайны для добычи угля.
