Описание продукта

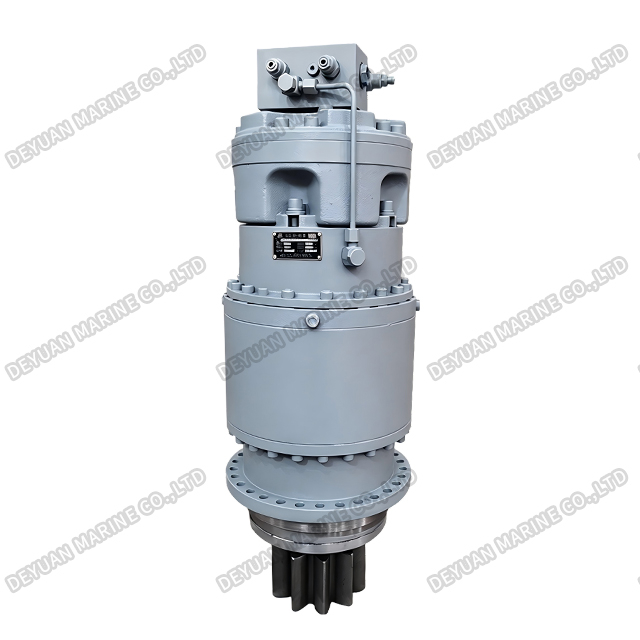

Редуктор скорости вращения GFB
Введение продукта:
Редуктор скорости вращения серии GFB является идеальным приводным оборудованием для поворотных платформ колесных или гусеничных экскаваторов, роторных буровых установок, гусеничных и автомобильных кранов, судовых кранов и различных других устройств. Он обеспечивает высокую надежность работы даже в самых тяжелых условиях работы. Благодаря своей компактной конструкции его можно установить непосредственно внутри оборудования, что значительно экономит пространство и делает установку и обслуживание очень удобными.
Внутренняя структура редуктора GFB основана на новой технологии нашей компании, благодаря чему его установочные размеры и основные технические параметры практически идентичны продукту Bosch-Rexroth. Поэтому его можно использовать в качестве прямой замены импортной продукции. Он также совместим с другими аналогичными брендами, такими как Brevini, Tejin, Nachi и KYB. Мы предоставляем широкие возможности проектирования и настройки, предлагая консультационные услуги, чтобы помочь клиентам выбрать наиболее подходящее решение по передаче электроэнергии в соответствии с их конкретными потребностями.
Редуктор GFB можно подключать к гидромоторам постоянного или регулируемого действия Bosch-Rexroth, а также других марок. На входной клемме может быть установлен подпружиненный многодисковый стояночный тормоз с гидравлическим отключением. Статический тормозной момент соответствует входному крутящему моменту гидромотора (обычно в 1,5 раза больше).

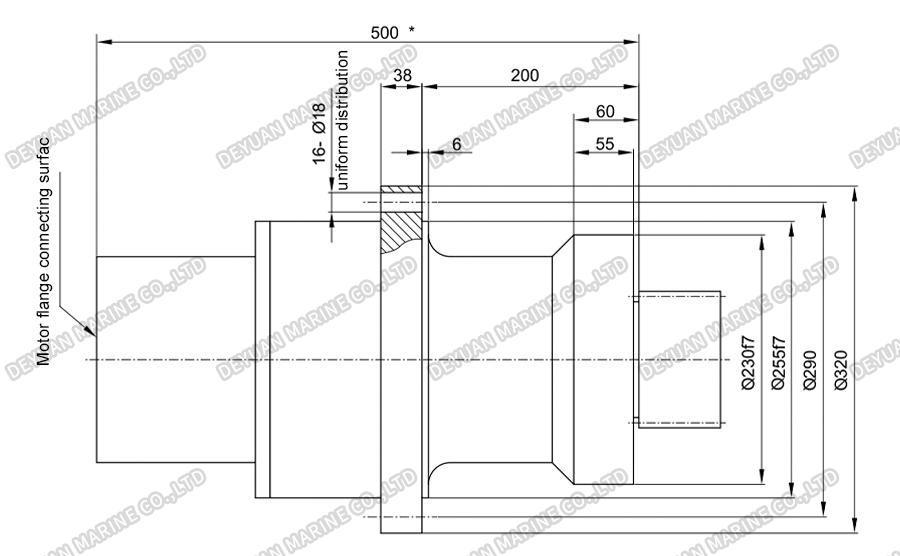

Габаритные размеры:
Примечание. Выше представлен контурный чертеж редуктора скорости вращения серии GFB 17T2/T3. Если вам нужно просмотреть чертежи других моделей, свяжитесь с нашим отделом продаж.
Технические характеристики:
| Ряд | Выходной крутящий момент Tmax Н·м | Передаточное число | Модель гидравлического двигателя | Статический тормозной момент TBR макс. Н·м | Вес нетто (кг) |
| ГФБ 17Т2/Т3 | 12700 | 27.4 33.1 46.4 78.9 89.2 103.6 | A2FE28 A2FE32 A2FE45 A2FE56 A2FE63 | 500-1000 | 140 |
| ГФБ 26Т2 | 16500 | 27.1 31.4 37.8 43.9 51.5 63 | A2FE45 A2FE56 A2FE63 A2FE80 A2FE90 | 500-1000 | 210 |
| ГФБ 36Т3 | 28500 | 67.9 73.5 80.4 89.2 101 117.6 | A2FE45 A2FE56 A2FE63 A2FE80 A2FE90 | 450-800 | 210 |
| ГФБ 40Т2 | 29000 | 36.4 42 49.3 60.1 | A2FE45 A2FE56 A2FE63 A2FE80 A2FE90 A2FE107 A2FE125 | 800-1200 | 240 |
| ГФБ 50Т2 | 38000 | 27 32.3 37.8 46.1 | A2FE80 A2FE90 A2FE107 A2FE125 | 1000-1500 | 380 |
| ГФБ 50Т3 | 38000 | 85.2 92.1 100.7 111.9 126.7 147.4 | A2FE45 A2FE56 A2FE63 A2FE80 A2FE90 A2FE107 A2FE125 | 600-1100 | 420 |
| 1. Входное управление редуктора такое же, как и выходное. 2. Допустимое значение выходной скорости (не указано в образце) изменяется в зависимости от фактических условий работы. Для получения подробной информации обратитесь к соответствующему техническому персоналу компании. | |||||
Типичные применения:
Он широко используется в колесных/гусеничных экскаваторах, гусеничных кранах, роторных буровых установках, судовых кранах и другом оборудовании.
