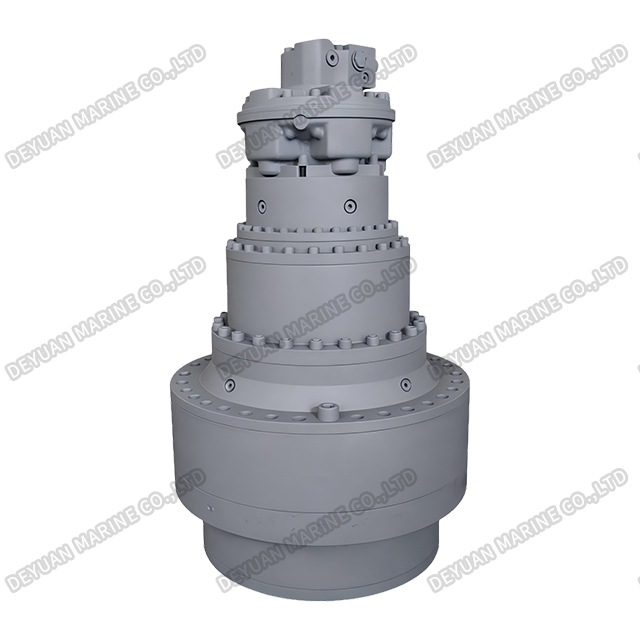

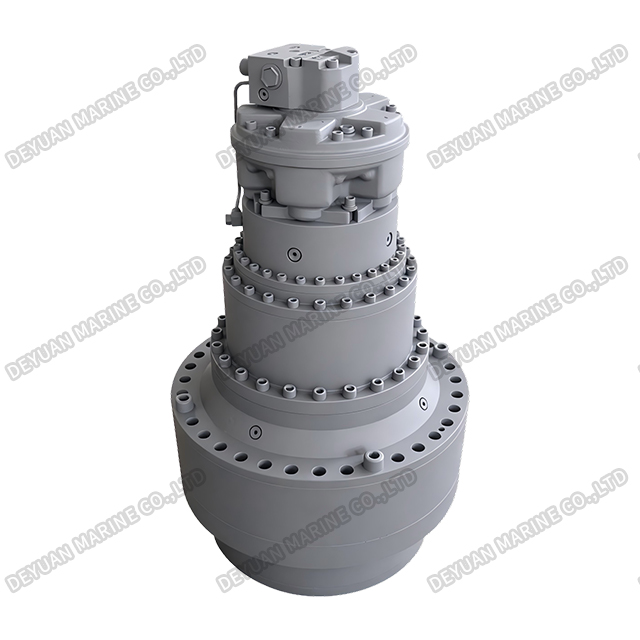

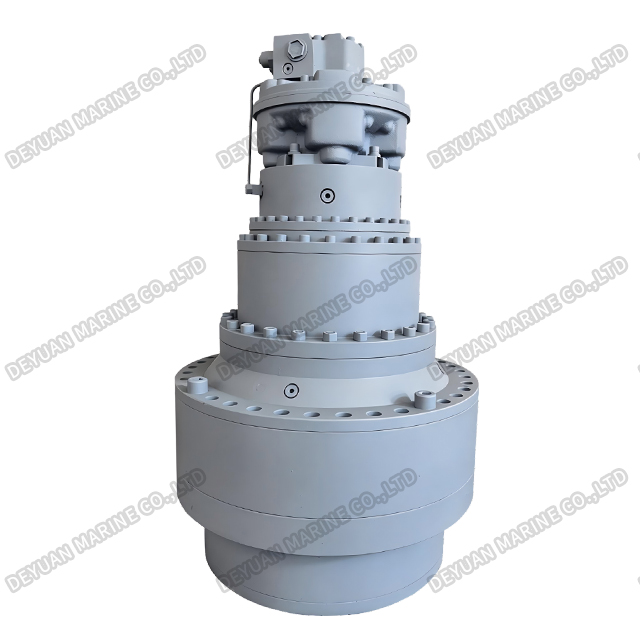

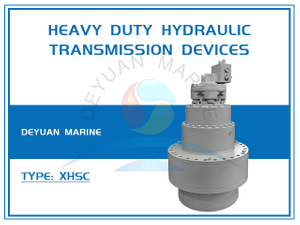

Устройства гидравлической трансмиссии XHSC
Введение продукта:
Серия судовых гидравлических трансмиссионных устройств XHSC представляет собой высоконадежные гидравлические двигатели высокого давления, специально разработанные для сложных морских условий. Эти устройства, предназначенные для обеспечения надежной работы в различных судовых приложениях, доступны в пяти различных моделях, соответствующих различным требованиям к рабочему объему и крутящему моменту: XHSC2.5, XHS1C3, XHS2C3, XHSC4 и XHSC5.
Ключевые технические характеристики:
1. Работа при высоком давлении. Серия XHSC предназначена для эффективной работы в условиях высокого давления. Максимально допустимое давление в корпусе – 0,8 МПа (особые требования могут быть изменены по согласованию).
2. Двунаправленное вращение: все устройства поддерживают двунаправленное вращение. Конкретные направления вращения подробно описаны на прилагаемых диаграммах. Если требуется обратное вращение по сравнению со стандартной схемой, это необходимо указать при заказе.
3. Варианты встроенного тормоза. Для удовлетворения различных потребностей морской эксплуатации устройства доступны в двух конфигурациях: без тормоза и с тормозом (внутренняя установка).
4. Гибкие конфигурации выходного вала: для установки различных механических муфт доступны четыре типа выходного вала:
Тип B: Плоский шпоночный вал (цилиндрический).
Тип C: фланцевое соединение с винтовой резьбой.
Тип F: шлицевой вал с наружной резьбой (прямоугольный).
Тип I: Женский шлицевой вал.
5. Универсальный монтаж: передающие устройства допускают установку в любом направлении. Однако, чтобы гарантировать правильную смазку внутренних движущихся частей, перед работой корпус должен быть полностью заполнен гидравлическим маслом. Расположение дренажной линии должно обеспечивать сохранение наполнения корпуса во время работы.
Рисунок:

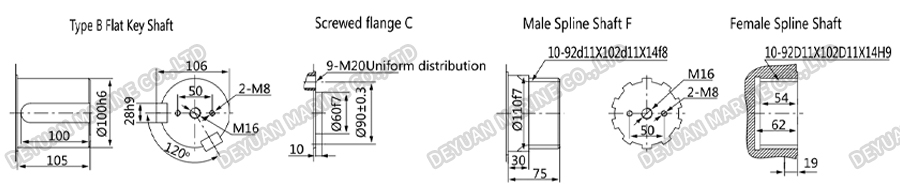

Размер выходного вала:

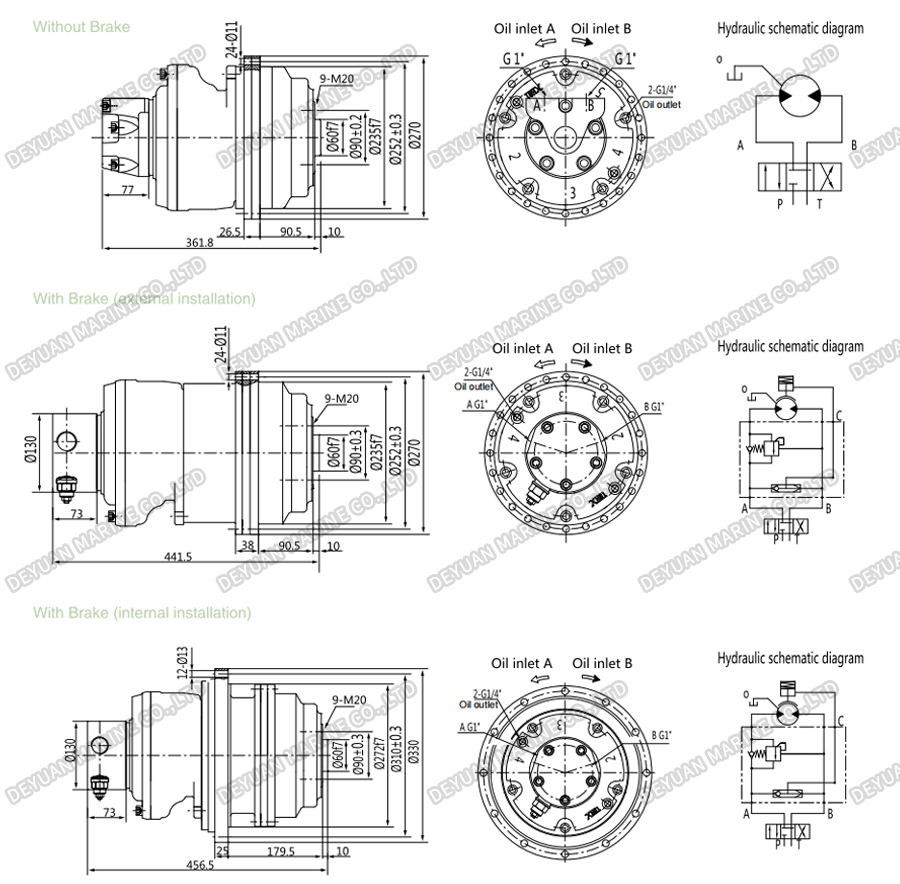

Примечание. Выше представлен контурный чертеж гидравлической трансмиссии XHS1C3. Если вам нужно просмотреть чертежи других моделей, свяжитесь с нашим отделом продаж.
Технические характеристики:
| Модель | Общий объем смещения (мл/об) | Номинальный крутящий момент (Нм) | Скорость (об/мин) | Общая эффективность | Модель гидравлического двигателя | Модель планетарного редуктора | Модель тормоза | |
| 16МПа | 20МПа | |||||||
| СХСК2.5-650 | 632.5 | 1400 | 1750 | 0-100 | 0,88-0,9 | XHS05-110 | С2,5-5,5 | XHZ2.5 |
| СХСК2.5-710 | 709.5 | 1550 | 1980 | 0-100 | 0,88-0,9 | XHS05-130 | С2,5-5,5 | XHZ2.5 |
| СХСК2.5-830 | 830.5 | 1850 | 2300 | 0-100 | 0,88-0,9 | XHS05-150 | С2,5-5,5 | XHZ2.5 |
| СХСК2.5-920 | 913 | 2000 | 2500 | 0-100 | 0,88-0,9 | XHS05-170 | С2,5-5,5 | XHZ2.5 |
| СХСК2.5-1050 | 1050.5 | 2350 | 2900 | 0-90 | 0,88-0,9 | XHS05-200 | С2,5-5,5 | XHZ2.5 |
| XHS1C3-1340 | 1336.5 | 2900 | 3600 | 0-90 | 0,88-0,9 | XHS1-250 | С3-5,5 | XHZ3 |
| XHS1C3-1600 | 1595 | 3500 | 4300 | 0-90 | 0,88-0,9 | XHS1-300 | С3-5,5 | XHZ3 |
| XHS1C3-1900 | 1870 | 4100 | 5100 | 0-90 | 0,88-0,9 | XHS1-350 | С3-5,5 | XHZ3 |
| XHS2C3-2300 | 2337.5 | 5100 | / | 0-75 | 0,88-0,9 | XHS2-420 | С3-5,5 | XHZ3 |
| XHS2C3-2700 | 2711.5 | 5900 | / | 0-80 | 0,88-0,9 | XHS2-500 | С3-5,5 | XHZ3 |
| XHSC4-2700 | 2673 | 5800 | 7300 | 0-80 | 0,88-0,9 | XHS3-500 | С4-5,5 | XHZ4 |
| XHSC4-3300 | 3272.5 | 7100 | 8900 | 0-80 | 0,88-0,9 | XHS3-600 | С4-5,5 | XHZ4 |
| XHSC4-3800 | 3795 | 8300 | 10400 | 0-70 | 0,88-0,9 | XHS3-700 | С4-5,5 | XHZ4 |
| XHSC4-4400 | 4356 | 9600 | 12000 | 0-60 | 0,88-0,9 | XHS3-800 | С4-5,5 | XHZ4 |
| XHSC4-4800 | 4801.5 | 10500 | 13000 | 0-55 | 0,88-0,9 | XHS3-900 | С4-5,5 | XHZ4 |
| XHSC4-5400 | 5428.5 | 11900 | / | 0-55 | 0,88-0,9 | XHS3-1000 | С4-5,5 | XHZ4 |
| XHSC5-5700 | 5714.5 | 12500 | 15600 | 0-70 | 0,88-0,9 | XHS5-1000 | С5-5,5 | XHZ5 |
| XHSC5-6500 | 6517.5 | 14300 | 17900 | 0-60 | 0,88-0,9 | XHS5-1200 | С5-5,5 | XHZ5 |
| XHSC5-7400 | 7370 | 16100 | 20200 | 0-55 | 0,88-0,9 | XHS5-1300 | С5-5,5 | XHZ5 |
| XHSC5-8000 | 8041 | 17600 | 22000 | 0-50 | 0,88-0,9 | XHS5-1450 | С5-5,5 | XHZ5 |
| XHSC5-9000 | 8987 | 19600 | 24500 | 0-45 | 0,88-0,9 | XHS5-1600 | С5-5,5 | XHZ5 |
| XHSC5-10000 | 9988 | 21900 | 27300 | 0-40 | 0,88-0,9 | XHS5-1800 | С5-5,5 | XHZ5 |
| XHSC5-11000 | 11038.5 | 24200 | 30200 | 0-35 | 0,88-0,9 | XHS5-2000 | С5-5,5 | XHZ5 |
Требования к гидравлической жидкости и техническому обслуживанию:
Для обеспечения оптимальной производительности и долговечности придерживайтесь следующих характеристик жидкости:
*Тип жидкости: высококачественное минеральное гидравлическое масло с антипенным действием и антиоксидантами.
*Диапазон температур: Нормальная рабочая температура составляет от 30°C до 50°C. Допустимый диапазон: от -20°C до 80°C. При эксплуатации при температуре ниже 10°C необходимо использовать гидравлическое масло с низкой температурой застывания.
*Вязкость: Рекомендуемая вязкость составляет 40–60 сСт, допустимый диапазон – 5–300 сСт.
*Фильтрация: Рекомендуемая точность фильтрации составляет 25 мкм или выше.
Выбор и установка распределителя (клапанного блока):
1. Критерии выбора: Распределитель следует выбирать на основе конкретных условий работы, включая рабочее давление, скорость вращения, расход, метод подключения и требования к встроенному клапану.
2. Рекомендации по установке: Направления впуска и выпуска масла распределителя можно поворачивать с интервалом 72 градуса, чтобы соответствовать положению внешнего монтажного соединения. Внимание: Ослабляя винты для вращения распределителя, будьте предельно осторожны, чтобы не повредить уплотнительную функцию плоского уплотнительного кольца.
Приложения:
Эти передаточные устройства, идеально подходящие для тяжелых морских условий эксплуатации, широко используются в рулевых механизмах судов, палубных механизмах, лебедках и других системах гидравлического привода, требующих компактной, высокомоментной и надежной передачи мощности.
