Как установить, эксплуатировать и обслуживать самовсасывающий центробежный насос серии CWZ

Как установить, эксплуатировать и обслуживать самовсасывающий центробежный насос серии CWZ

ФУНКЦИИ:

Насос серии CWZ относится к самовсасывающий центробежный насос, а особенностью является простая конструкция, простота в эксплуатации, удобный ремонт, высокая эффективность, широкая область применения и т. Д.

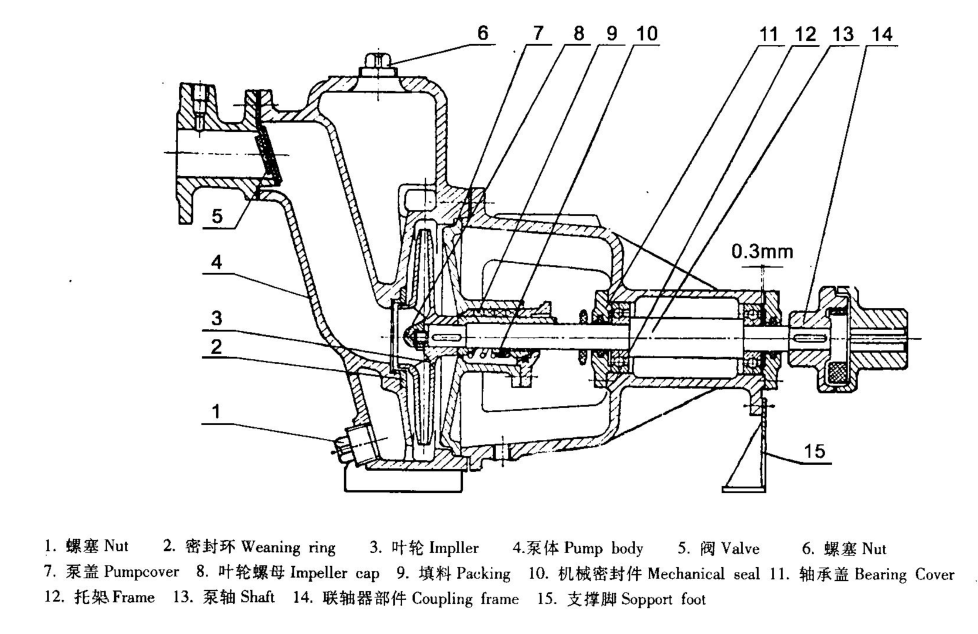

Схематический рисунок:

МОНТАЖ

1：Когда насос приводится в движение электродвигателем напрямую, они должны быть коаксиальными, иначе это повлияет на ходовой баланс и долговечность.

2: Во избежание механических повреждений, вызванных движением крыльчатки, муфта насоса должна быть затянута гайками.

3：Ось всасывания должна быть выше, чем осевая часть вала насоса, чтобы насос имел некоторое количество жидкости для обеспечения хорошего самовсасывания и предотвращения сухого истирания.

4：Установка всасывающего трубопровода.

A: Высота установки всасывающего патрубка не может превышать NPSH, по возможности она должна быть ниже самой низкой поверхности воды в бассейне. Сделайте всасывающую трубу как можно меньше и используйте минимальное количество колен.

B：Всасывающая труба не имеет утечек.

C：Фильтр должен быть установлен на стороне всасывания насоса, чтобы избежать попадания твердых частиц, эффективная площадь фильтра примерно в 2-3 раза больше, чем площадь сечения всасывающей трубы. Регулярно проверяйте фильтр.

D：Всасывающая и нагнетательная трубы должны поддерживаться, чтобы избежать дополнительной нагрузки на насос.

5: Когда установка насоса, должны поддерживать электростатическое сопротивление заземления насоса и трубопроводов в соответствии с указанными требованиями.

6：Внимательно осмотрите насос и трубопровод на наличие камней или стальных предметов.

7: Проверьте соосность и зазор муфты насоса и муфты электродвигателя, допуск соосности составляет 0,1 мм.Вал насоса и вал электродвигателя можно регулировать с помощью медной или железной прокладки под фундаментом.

8: После работы около 3-4 часов проверьте температуру подшипника (должна быть ниже 70 ℃), если нет других проблем, установка будет завершена.

9：Воздушная труба и клапан должны быть установлены на стороне нагнетания насоса для вентиляции.

ИСПОЛЬЗОВАНИЕ:

(一). Подготовьте и проверьте перед запуском

1. Регулярно проверяйте смазочное масло, убедитесь, что его достаточно.

2. Жидкость для хранения должна быть выше верхней кромки крыльчатки, насос не должен запускаться, когда жидкости для хранения недостаточно, жидкость должна быть заполнена через заливное отверстие.

3. Проверьте детали механизма без блокировки.

4. Проверьте основание и другие соединения на наличие ослабленных гаек.

5. Проверьте соосность и параллельность вала насоса и вала электродвигателя.

6. Откройте всасывающий клапан, оставив нагнетательный клапан приоткрытым.

7. Проверьте всасывающую трубу на отсутствие утечки воздуха.

8. Откройте клапан всасывающей трубы, а также слегка приоткройте (не открывайте полностью) регулирующий клапан нагнетания.

(二) Запуск и работа

1. Запустите насос, обратите внимание на ориентацию вращения вала насоса, правильно это или нет.

2. Обратите внимание на шум и вибрацию при работе.

3. Работая в течение определенного периода времени, манометр и вакуумметр должны быть устойчивыми, затем работа будет нормальной.

4. Слишком длительный процесс самовсасывания приводит к слишком высокой температуре жидкости, насос необходимо остановить для проверки.

5. Если самораспечатывание затруднено из-за слишком высокой температуры жидкости, остановите насос, используйте тормозную жидкость или залейте жидкость для снижения температуры.

6. Сильная вибрация и шум могут быть вызваны двумя причинами: слишком большая скорость потока и слишком сильное всасывание, вы можете отрегулировать выпускной клапан и избавиться от блокировки;опустите высоту установки насоса.

7. При повторном запуске из-за внезапной остановки выпускной клапан должен немного открыться, чтобы выпустить воздух и легко запустить насос.

8. В системе трубопроводов не должно быть утечек.

(三). Остановить насос

1. Сначала закройте выпускной клапан.

2. Остановите насос.

3. Зимой необходимо сливать жидкость для хранения и охлаждающую воду, чтобы предотвратить замерзание деталей.

ОБСЛУЖИВАНИЕ И СБОРКА:

Простая конструкция и долгий срок службы являются отличительными чертами насоса, обычно не требующего разборки для технического обслуживания, за исключением особых случаев.

1: обратите внимание на следующие детали при обслуживании.

A: Шариковый подшипник: шариковый подшипник следует заменить при истирании после долгой работы.

B: Переднее уплотнительное кольцо. Заднее уплотнительное кольцо;уплотнительное кольцо следует менять при истирании.

C: Механическое уплотнение: механическое уплотнение следует разобрать, чтобы осмотреть и отремонтировать при серьезной утечке на дне камеры подшипника. Если резиновое уплотнительное кольцо «O» собрано неправильно или стареет, что также может вызвать утечку, его следует заменить.

2: Порядок разборки и сборки

A: разберите электродвигатель,

B: разберите камеру подшипника, проверьте радиальный зазор между крыльчаткой и передним уплотнительным кольцом;проверьте, чтобы гайки рабочего колеса не были ослаблены.

C: Разъедините гайки крыльчатки, проверьте радиальный зазор между крыльчаткой и задним уплотнительным кольцом.

D: Разъедините крепежные болты механического уплотнения, проверьте соединение механического уплотнительного кольца и стационарного уплотнительного кольца, проверьте уплотнительное кольцо.

E: Вытяните муфту.

F: разберите крышку подшипника, вытащите вал и подшипник.

G: При сборке в обратном порядке.
