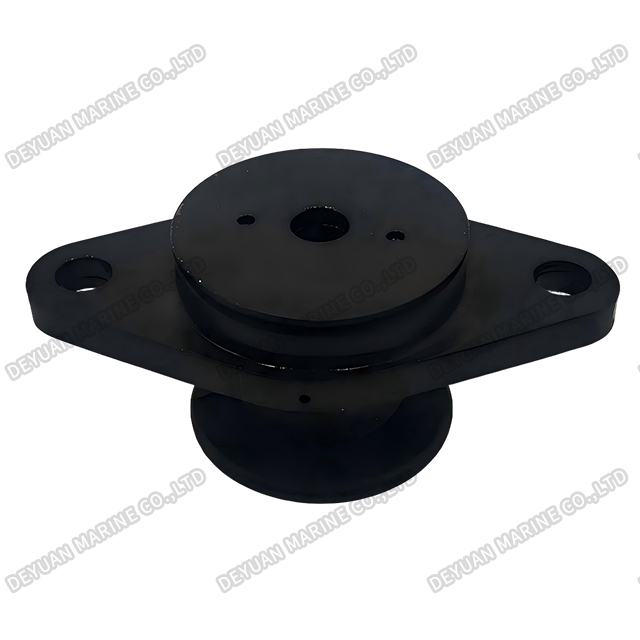

Амортизаторы серии 6JX
Введение продукта
Серия 6JX представляет собой высокопроизводительную линейку промышленных амортизаторов и виброгасителей, предназначенных для точного управления движением и рассеивания энергии в динамических механических системах. Эти устройства, разработанные для смягчения ударных сил, уменьшения колебаний и гашения вредных вибраций, необходимы для защиты оборудования, повышения точности позиционирования и увеличения срока службы оборудования в системах автоматизации, погрузочно-разгрузочных работах и многоцикловых приложениях.
Рисунок

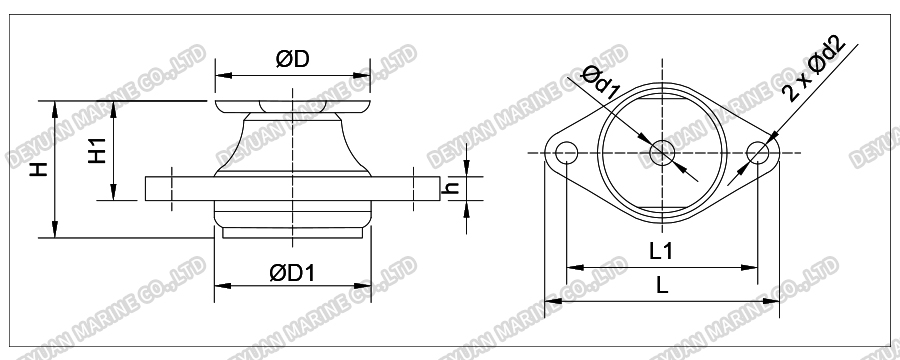

Форма, установочные размеры и вес {Единица измерения: (мм)}
| Модель продукта | L | Л1 | H | H1 | h | D | Д1 | d1 | d2 | |
| 6JX-25 | 126 | 100 | 60 | 46 | 8 | 70 | 70 | 10 | 12 | |
| 6JX-45 | 150 | 120 | 66 | 51 | 10 | 76 | 76 | 14 | 14 | |
| 6JX-70 | 168 | 136 | 68 | 53 | 12 | 82 | 82 | 16 | 16 | |
| 6JX-100 | 168 | 136 | 70 | 55 | 12 | 82 | 82 | 16 | 16 | |
| 6JX-120 | 168 | 136 | 70 | 55 | 12 | 82 | 82 | 16 | 16 | |
| 6JX-200 | 172 | 140 | 80 | 58 | 13 | 88 | 88 | 19 | 16 | |
| 6JX-200Н | 172 | 140 | 80 | 56 | 13 | 88 | 88 | 19 | 16 | |
| 6JX-200NA(1) | 172 | 140 | 80 | 58 | 13 | 88 | 88 | 19 | 16 | |
| 6JX-200NA(2) | 172 | 140 | 80 | 56 | 13 | 88 | 88 | 19 | 16 | |
| 6JX-300 | 172 | 140 | 80 | 58 | 13 | 88 | 88 | 19 | 16 | |
| 6JX-400 | 248 | 210 | 108 | 82 | 18 | 140 | 165 | 26 | 20 | |
| 6JX-600 | 260 | 220 | 112 | 79 | 20 | 150 | 170 | 30 | 22 | |
| 6JX-900 | 290 | 244 | 115 | 79 | 22 | 165 | 190 | 33 | 24 | |
| 6JX-1200 | 340 | 288 | 135 | 95 | 26 | 193 | 224 | 36 | 26 | |
| 6JX-1500 | 340 | 288 | 135 | 95 | 26 | 193 | 224 | 36 | 26 | |
Технические параметры
| Модель продукта | Номинальная нагрузка (Н) | Статическая деформация при номинальной нагрузке (мм) | Собственная частота при номинальной нагрузке (Гц) | Вес (кг) | |
| Натуральный каучук | Ниер резина | ||||
| 6JX-25 | 250 | 7±1,5 | 7±1,5 | 8±1,5 | 1.00 |
| 6JX-45 | 450 | 7±1,5 | 7±1,5 | 8±1,5 | 1.05 |
| 6JX-70 | 700 | 8±1,5 | 7±1,5 | 8±1,5 | 1.26 |
| 6JX-100 | 1000 | 8±1,5 | 7±1,5 | 8±1,5 | 1.36 |
| 6JX-120 | 1200 | 8±1,5 | 7±1,5 | 8±1,5 | 1.36 |
| 6JX-200 | 2000 | 8±1,5 | 7±1,5 | 8±1,5 | 1.90 |
| 6JX-200Н | 2000 | 8±1,5 | 7±1,0 | 8±1,0 | 2.00 |
| 6JX-200NA(1) | 2500 | 8±1,5 | 7±1,5 | 8±1,5 | 1.90 |
| 6JX-200NA(2) | 3000 | 8±1,5 | 7±1,0 | 8±1,0 | 2.00 |
| 6JX-300 | 3000 | 8±1,5 | 7±1,5 | 8±1,5 | 1.90 |
| 6JX-400 | 4000 | 14±2,0 | 7±1,5 | 8±1,5 | 7.30 |
| 6JX-600 | 6000 | 16±2,0 | 7±1,5 | 8±1,5 | 9.00 |
| 6JX-900 | 9000 | 18±3,0 | 6±1,5 | 8±1,5 | 12.5 |
| 6JX-1200 | 12000 | 22±4,0 | 6±1,5 | 8±1,5 | 21.0 |
| 6JX-1500 | 1500 | 17±2,0 | 6±1,5 | 8±1,5 | 21.0 |
Эксплуатационные характеристики и применение
1. Этот тип амортизатора имеет закрытую конструкцию, обеспечивающую соединение между амортизатором и оборудованием/фундаментом, даже если резиновый корпус поврежден или сломан, что гарантирует нормальную работу оборудования.
2. Он имеет низкую собственную частоту и постоянные частотные характеристики с минимальным изменением собственной частоты в диапазоне от 1/2 номинальной нагрузки до номинальной нагрузки.
3. Характеристика нагрузки-деформации нелинейна и постепенно упрочняется.
4. Он имеет широкий диапазон нагрузок, большую деформацию и хорошую ударопрочность.
5. Обычно используется в условиях осевой нагрузки (направление Z).
