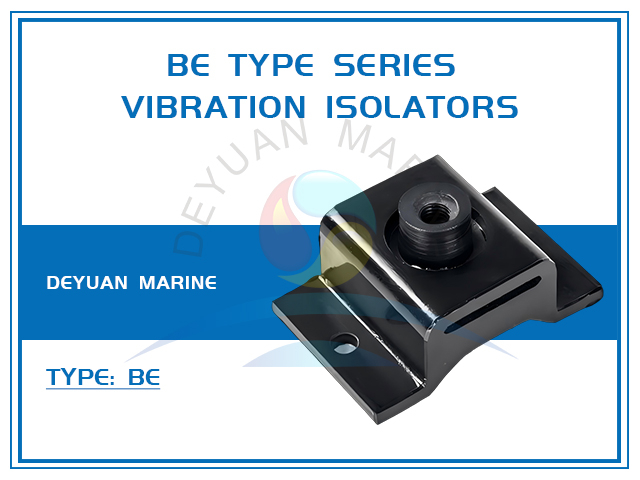

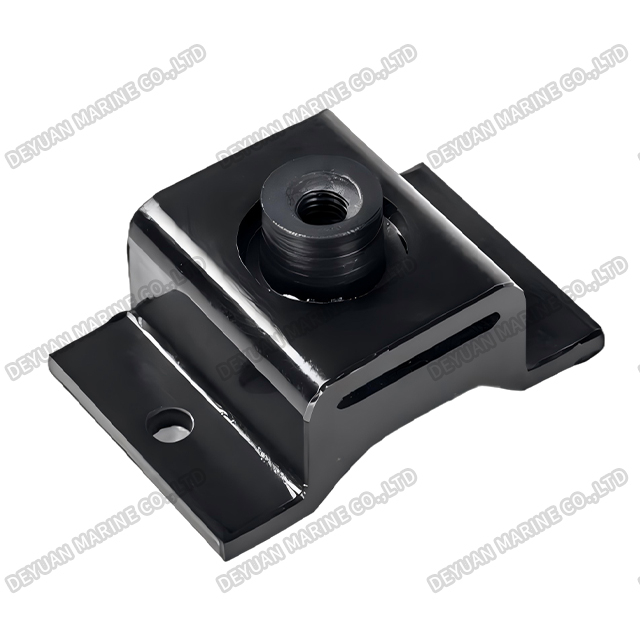

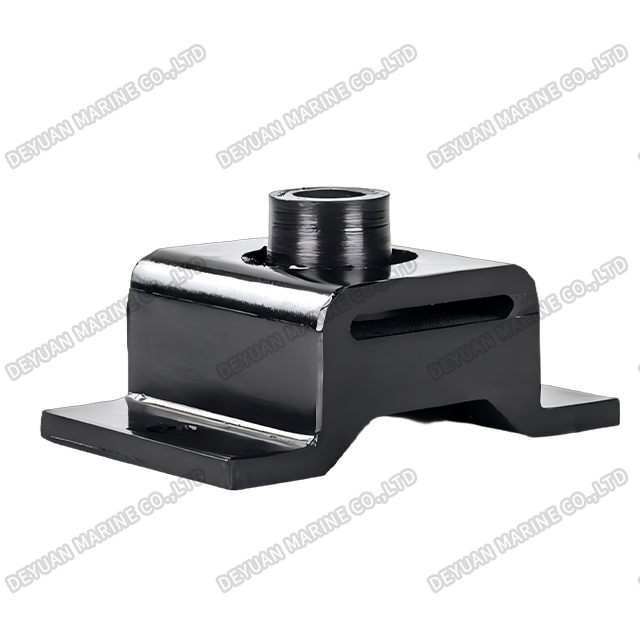

Виброизоляторы серии BE

Введение продукта

Виброизоляторы серии BE представляют собой прорыв в области компактных и высокоэффективных технологий демпфирования. Эти изоляторы, разработанные для приложений, где пространство ограничено, но производительность имеет решающее значение, эффективно смягчают удары, уменьшают передачу вибрации и гасят шум в широком диапазоне частот. Серия BE обеспечивает повышенную точность работы, защиту чувствительного оборудования и повышенный комфорт как в промышленных, так и в коммерческих условиях.

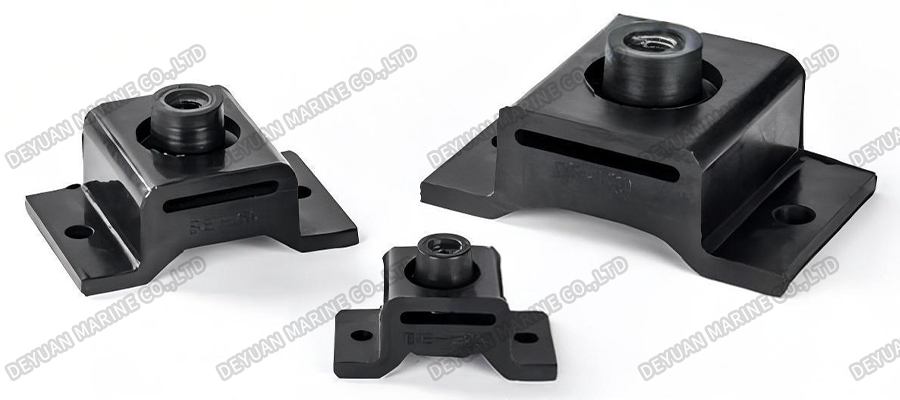

Виброизоляторы серии BE-DEYUAN MARINE3

Рисунок

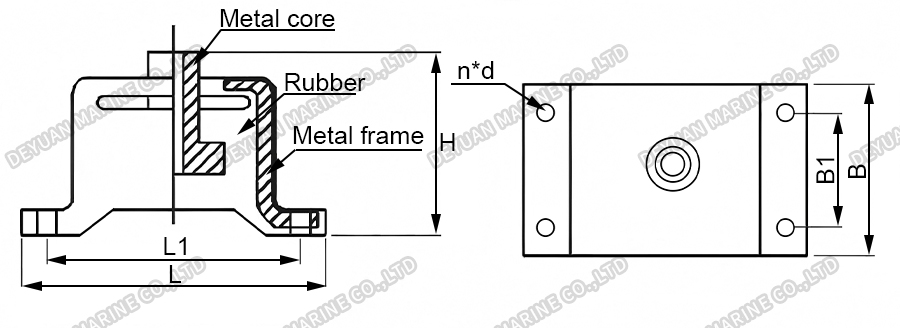

Виброизоляторы серии BE-DEYUAN MARINE4

Внешние размеры и размеры интерфейса { Единица измерения: мм}

Модель	M	L	Л₁	H	B	Б₁	n	d
БЭ-10	М8	70	54	40	36	-	2	φ7
БЕ-15	М8	70	54	40	36	-	2	φ7
БЕ-25	М8	70	54	40	40	-	2	φ7
БЕ-40	М10	85	68	46	55	-	2	φ9
БЕ-60	М12	100	80	50	65	-	2	φ9
БЕ-85	М14	120	100	60	70	-	2	φ11
БЕ-120	М16	140	112	60	85	-	2	φ 13
БЕ-160	М18	145	115	62	90	-	2	φ13
*BE-220	М22	150	120	62	100	-	2	φ 15
БЕ-220	М22	150	120	70	105	-	2	φ15
*БЭ-300	М24	155	125	67	105	60	4	φ15
БЕ-300	М24	155	125	75	115	60	4	φ15
'БЭ-400	М27	160	130	67	110	65	4	φ15
БЭ-400	М27	175	140	80	120	65	4	φ 17

Примечание. За исключением моделей, отмеченных знаком *, все размеры изделия в таблице указаны в каталоге продукции. Однако продукция, отмеченная знаком *, также является продукцией, обращающейся на рынке.

Технические параметры

Модель	Номинальная нагрузка (Н)				Статическая деформация (мм)	Динамическая жесткость (Н/мм)				Собственная частота (Гц)	Коэффициент демпфирования (C/Cc)	Вес (кг)
	Z-направление	Z-реверс	Y	X	Z	Z-направление	Z-реверс	Y	X
BE10	100	70	120	50	1,5～3,0	40	44	96	37	10±1,5	0.07 ~ 0.11	0.10
BE15	150	100	170	70		60	67	145	55			0.10
BE25	250	170	300	150		100	110	241	92			0.15
BE40	400	280	450	200	3,5～5,0	161	178	387	148			0.25
BE60	600	400	700	300		242	266	580	222			0.40
BE85	850	600	1000	400		342	377	822	315			0.70
BE120	1200	800	1350	600		483	533	1280	445			1.00
BE160	1600	1100	1800	800		644	710	1570	560			1.20
BE220	2200	1500	2400	1100		880	977	2268	816			1.50
БЭ300	3000	2000	3300	1500		1210	1332	3093	1110			1.80
ВЕ400	4000	2800	4300	1800		1610	1776	4120 1480				2.30

Примечание. Z-положительное значение представляет собой номинальную нагрузку при установке на подставке, а Z-отрицательное значение представляет собой номинальную нагрузку при подвесной установке.

Эксплуатационные характеристики и применение

1. Амортизаторы серии BE имеют ту же форму и установочные размеры, что и серии E и EA, что облегчает замену и взаимозаменяемость.

2. Амортизаторы серии BE имеют собственную частоту около 10 Гц при номинальной нагрузке, что значительно ниже, чем у серий E и EA. Они обеспечивают значительно улучшенную вибро- и удароизоляцию различной морской, наземной и авиационной техники, работающей со скоростью 1500-3000 об/мин и выше, включая дизельные двигатели, вентиляторы, водяные насосы, воздушные компрессоры и электродвигатели.

3. Амортизаторы серии BE имеют защитную конструкцию, предотвращающую отсоединение, гарантирующую, что соединение между оборудованием и амортизатором останется неповрежденным даже после повреждения или поломки резинового корпуса.

4. Подходит для различных способов установки, включая горизонтальную, боковую и подвесную установку.
