Описание продукта

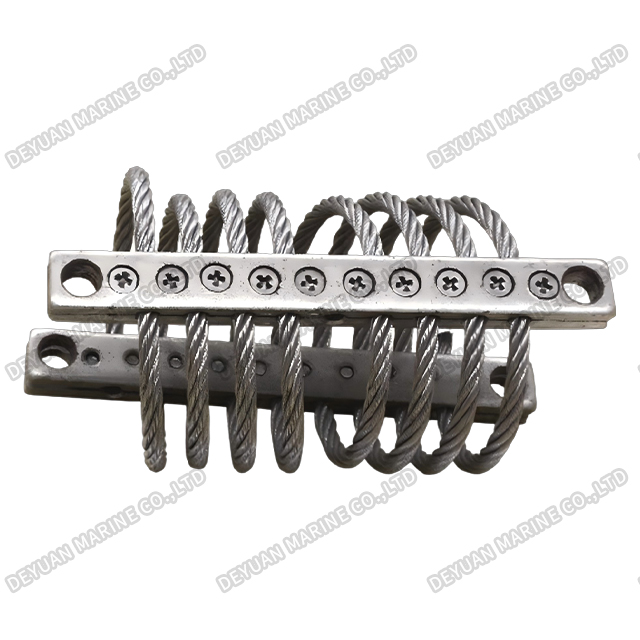

Амортизатор с тросовым тросом серии GJT для тяжелых условий эксплуатации
Введение продукта
Эта серия продуктов, представляющая собой новое поколение виброизоляционных и буферных компонентов, обеспечивает превосходные характеристики виброизоляции в максимально безопасных условиях воздействия (в том числе при землетрясениях), отличается разнонаправленной упругой деформацией, длительным сроком службы и разнообразными методами монтажа. Он особенно подходит для удовлетворения жестких экологических требований военной, высокотехнологичной и промышленной продукции с особыми требованиями к сейсмостойкости, например, используемой на кораблях, в воздухе и на транспортных средствах. В настоящее время он широко используется в корабельном оборудовании и средствах, радиолокационных навигационных системах, полевых транспортных и командных системах, устройствах доставки и запуска ракет, военных транспортных средствах повышенной прочности, аэрокосмических приборах, атомных электростанциях, ядерных испытательных убежищах, различных сейсмических испытательных стендах и т. д.

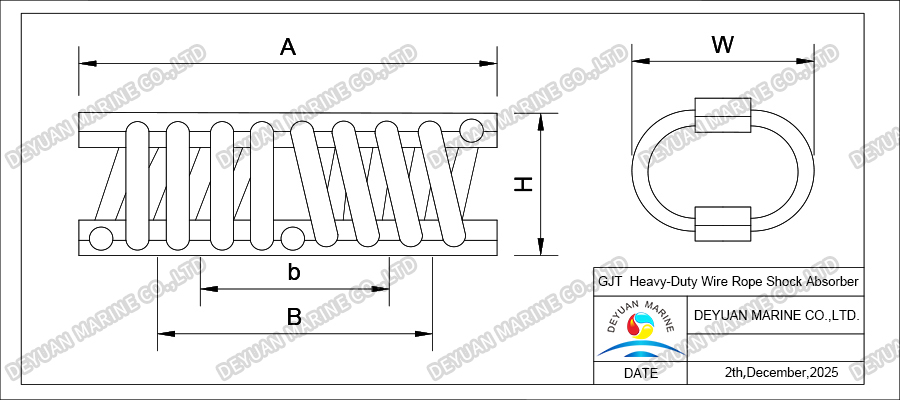

Рисунок
Параметры производительности
| Модель | Габаритные и установочные размеры | Технические характеристики | Номинальная нагрузка (Н) | Максимальная ударная нагрузка (Н) | Максимально допустимая деформация (мм) | |||||
| A | B | b | d | H | W | |||||
| ГЖТ-63 | 160 | 114 | / | 7 | 88 | 95 | -100 | 100 | 750 | 50 |
| 83 | 87 | -150 | 150 | 1100 | 45 | |||||
| 68 | 77 | -200 | 200 | 1600 | 35 | |||||
| ГДжТ-90 | 216 | 154 | 66 | 8.5 | 110 | 120 | -300 | 300 | 2500 | 50 |
| 90 | 100 | -400 | 400 | 3500 | 50 | |||||
| 80 | 90 | -600 | 600 | 3900 | 30 | |||||
| ГДжТ-125 | 216 | 154 | 66 | 8.5 | 110 | 150 | -800 | 800 | 4300 | 50 |
| 90 | 110 | -1200 | 1200 | 10000 | 50 | |||||
| ГДжТ-160 | 280 | 196 | 84 | 11 | 150 | 199 | -1000 | 1000 | 6200 | 50 |
| 135 | 170 | -1500 | 1500 | 8500 | 50 | |||||
| 110 | 135 | -2000 | 2000 | 15700 | 40 | |||||
| ГДжТ-225 | 340 | 280 | 120 | 15 | 161 | 157 | -3000 | 3000 | 20000 | 25 |
| 410 | 280 | 120 | 15 | -4000 | 4000 | 25000 | 25 | |||
| 480 | 360 | 120 | 15 | -5000 | 5000 | 30000 | 25 | |||
Примечание. Все амортизаторы имеют собственную частоту 5–28 Гц и коэффициент демпфирования ≥0,15.
