Описание продукта

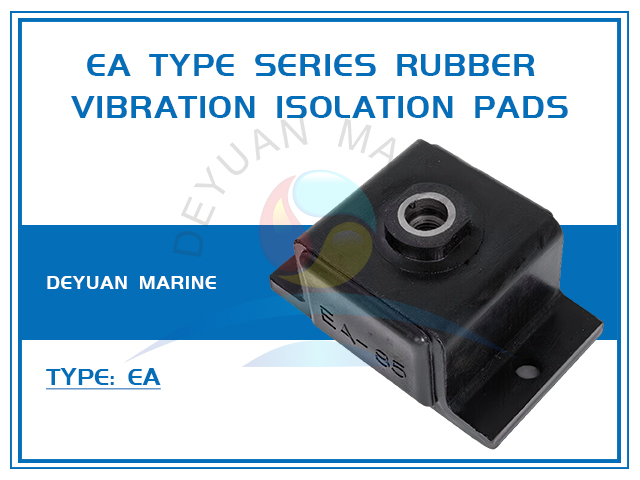

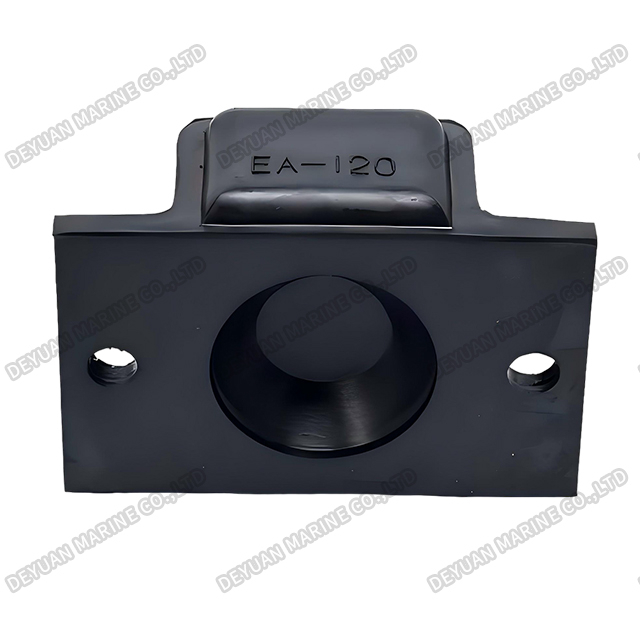

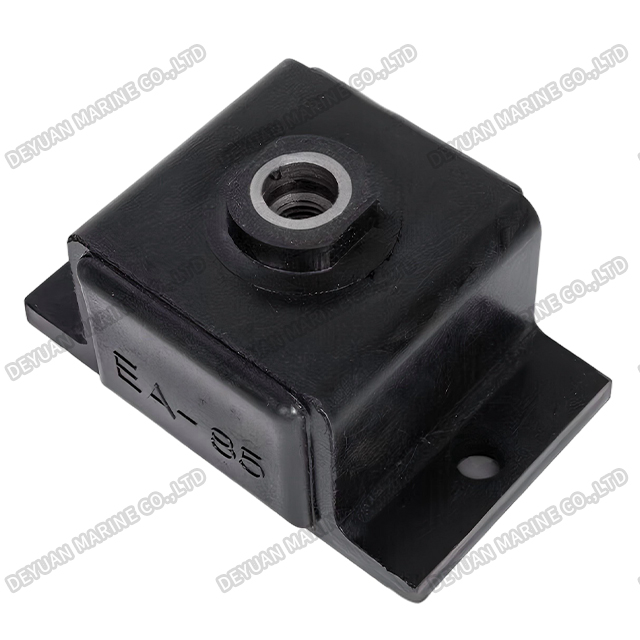

Резиновые виброизолирующие прокладки серии EA
Введение продукта
Резиновые виброизоляционные прокладки серии EA представляют собой решение премиум-класса, разработанное для превосходного контроля вибрации, поглощения ударов и снижения шума в требовательных промышленных и коммерческих приложениях. Эти накладки, изготовленные с использованием передовой эластомерной технологии, предназначены для защиты чувствительного оборудования, повышения эксплуатационной стабильности и продления срока службы оборудования за счет эффективной изоляции вибраций и ударов конструкции.

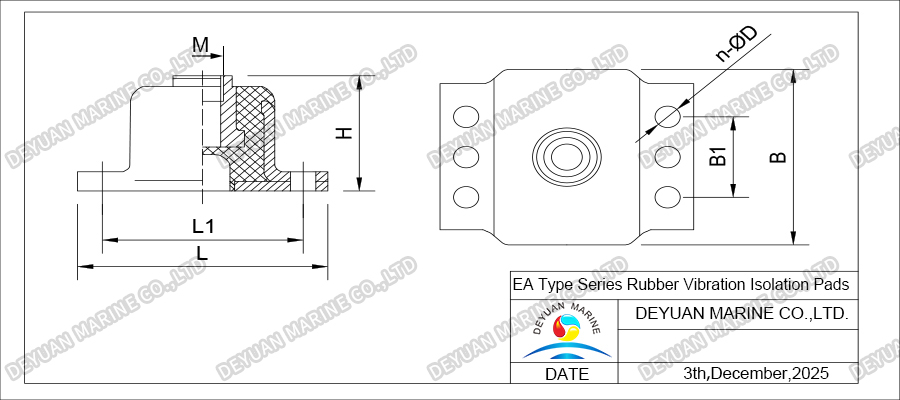

Рисунок
Размеры и установка
| Модель продукта | M | L | Л₁ | H | B | Б₁ | n | φD | ||||
| EA25 | М8 | 70 | 54 | 40 | 48 | 2 | 7 | |||||
| EA40 | М10 | 85 | 68 | 46 | 63 | 2 | 9 | |||||
| EA60 | М12 | 100 | 80 | 50 | 73 | 2 | 9 | |||||
| EA85 | М14 | 120 | 100 | 60 | 80 | 2 | 11 | |||||
| EA120 | М16 | 140 | 112 | 65 | 101 | 2 | 13 | |||||
| EA160 | М18 | 145 | 115 | 60 | 108 | 2 | 13 | |||||
| ЕА220 | М22 | 150 | 120 | 60 | 118 | 2 | 15 | |||||
| ЕА300 | М24 | 155 | 125 | 65 | 125 | 60 | 4 | 15 | ||||
| ЕА400 | М27 | 175 | 140 | 65 | 130 | 65 | 4 | 17 | ||||
Технические параметры
| Модель продукта | Номинальная нагрузка (кг) | Статическая деформация при номинальной нагрузке в направлении Z (мм) | Вес продукта (кг) | |||||||||
| Z | Y | X | ||||||||||
| EA25 | 25 | 25 | 10 | 1,0±0,4 | 0.22 | |||||||
| EA40 | 40 | 40 | 15 | 1,2±0,4 | 0.40 | |||||||
| EA60 | 60 | 60 | 25 | 1,2±0,4 | 0.70 | |||||||
| EA85 | 85 | 85 | 35 | 1,0±0,4 | 1.10 | |||||||
| EA120 | 120 | 110 | 50 | 1,5±0,4 | 1.50 | |||||||
| EA160 | 160 | 150 | 70 | 1,0±0,4 | 1.80 | |||||||
| ЕА220 | 220 | 190 | 80 | 1,1±0,4 | 2.20 | |||||||
| ЕА300 | 300 | 210 | 90 | 1,1±0,4 | 2.70 | |||||||
| ЕА400 | 400 | 260 | 100 | 1,4±0,4 | 3.20 | |||||||
Эксплуатационные характеристики и применение
Широко используется в различных основных и вспомогательных агрегатах, приборах, силовых машинах и другом оборудовании, обеспечивая отличную изоляцию от вибрации и ударов, а также снижая передаваемый шум в конструкции.
