Описание продукта

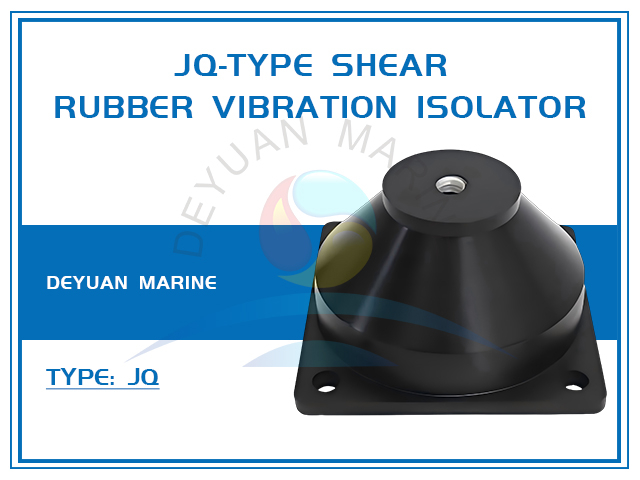

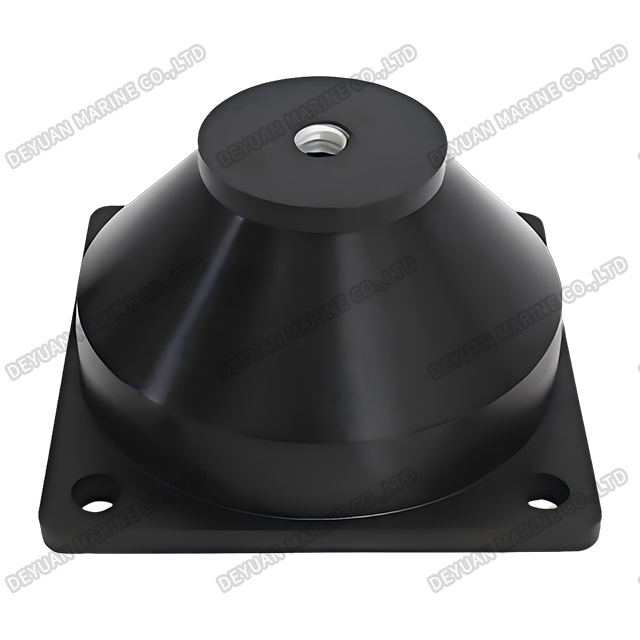

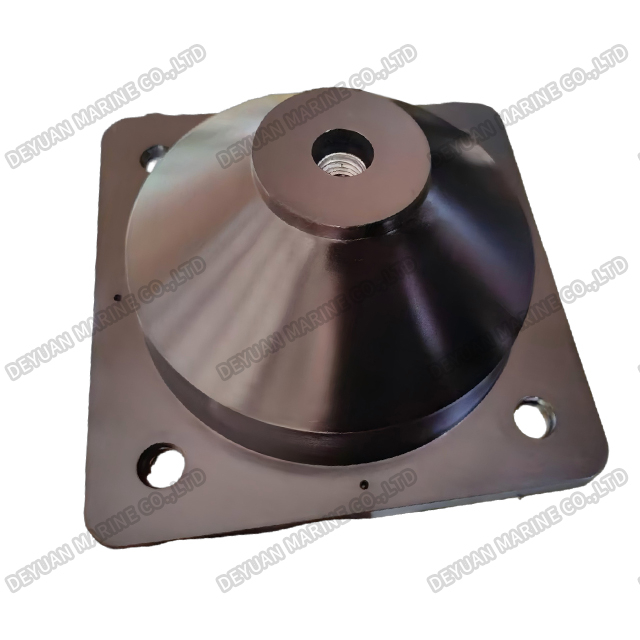

Виброизолятор из сдвиговой резины типа JQ
Введение продукта
Эта серия виброизоляторов представляет собой низкочастотные резиновые виброизоляторы сдвигового типа.
Под нагрузкой резиновый корпус изолятора этого типа демонстрирует сдвиговое поведение, что приводит к низкой собственной частоте.
Они легко устанавливаются и заменяются, имеют компактную конструкцию и обеспечивают защиту от ударов.
Эти виброизоляторы обычно используются для горизонтальной установки.
Они устойчивы к маслу, морской воде, соляным брызгам и плесени.
Подходит для дизельных двигателей, дизель-генераторов и вспомогательного силового оборудования, такого как водяные насосы и вентиляторы.
Рисунок

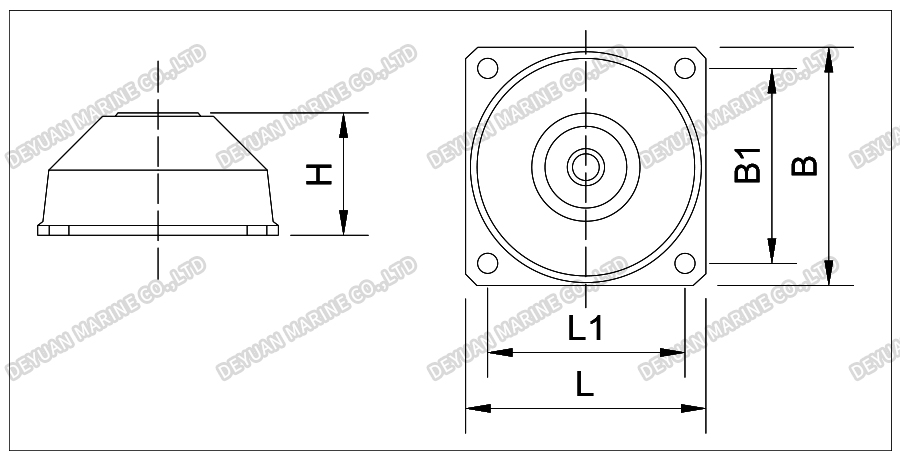

Внешние размеры и установочные размеры
| Модель продукта | Внешние размеры и размеры подключения (мм) | |||||||||
| Новая модель | Оригинальная модель | L | Л1 | B | Б1 | H | h | M | δ | nd |
| JQ-30 | ВХ-30 | 100 | 80 | 60 | 42 | 23 | М10 | 6.5 | 2-Φ40 | |
| JQ-60 | ВХ-60 | 122 | 100 | 78 | 50 | 28 | М12 | 7.0 | 2-Φ11 | |
| JQ-120 | ВХ-120 | 140 | 115 | 90 | 58 | 28 | М16 | 8.0 | 2-Φ13 | |
| JQ-220 | ВХ-220 | 172 | 139 | 110 | 66 | 32 | М22 | 9.5 | 2-Φ15 | |
| JQ-400 | ВХ-400 | 172 | 144 | 114 | 60 | 24 | М22 | 12.0 | 2-Φ15 | |
| JQ-600 | YJ-1 | 220 | 180 | 220 | 180 | 113 | 23 | М30 | 10 | 4-Φ17 |
| JQ-850 | GX-850 | 220 | 180 | 220 | 180 | 113 | 28 | М30 | 10 | 4-Φ18 |
| JQ-1100 | YJ-2 | 220 | 100 | 220 | 180 | 113 | 28 | М30 | 10 | 4-Φ17 |
Технические параметры
| Модель продукта | Номинальная нагрузка | Номинальная статическая деформация | Частота | Коэффициент демпфирования | Вес продукта | |
| кг | мм | Гц | К/Кк | кг | ||
| JQ-30 | ВХ-30 | 30 | 7±1,5 | 7±1,5 | ≥0,08 | 0.16 |
| JQ-60 | ВХ-60 | 60 | 8±1,5 | 7±1,5 | ≥0,08 | 0.30 |
| JQ-120 | ВХ-120 | 120 | 9±1,5 | 7±1,5 | ≥0,08 | 1.27 |
| JQ-220 | ВХ-220 | 220 | 9±1,5 | 7±1,5 | ≥0,08 | 1.75 |
| JQ-400 | ВХ-400 | 400 | 9±1,5 | 7±1,5 | ≥0,08 | 2.15 |
| JQ-600 | YJ-1 | 600 | 18±1,0 | 5,5±1,0 | ≥0,10 | 10.0 |
| JQ-850 | GX-850 | 850 | 9,5±2 | 6,5±1,0 | ≥0,04 | 9.00 |
| JQ-1100 | YJ-2 | 1100 | 7,6±1,0 | 8,7±0,5 | ≥0,10 | 10.0 |
