Описание продукта

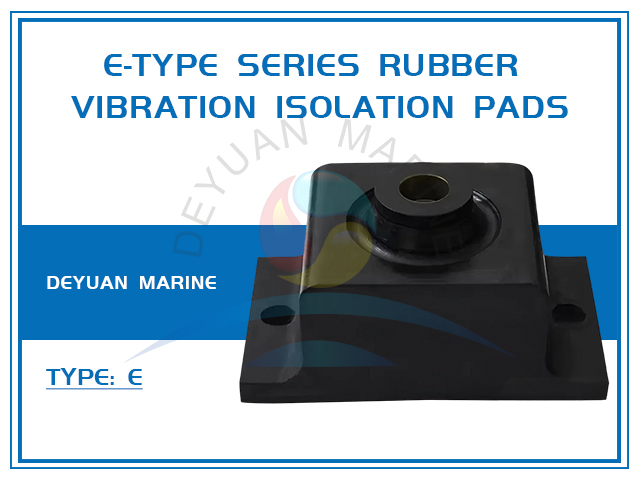

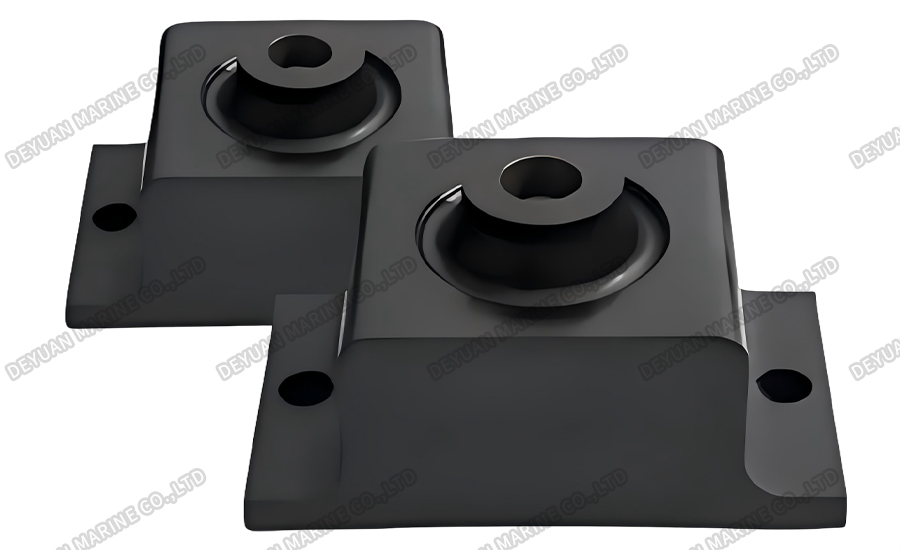

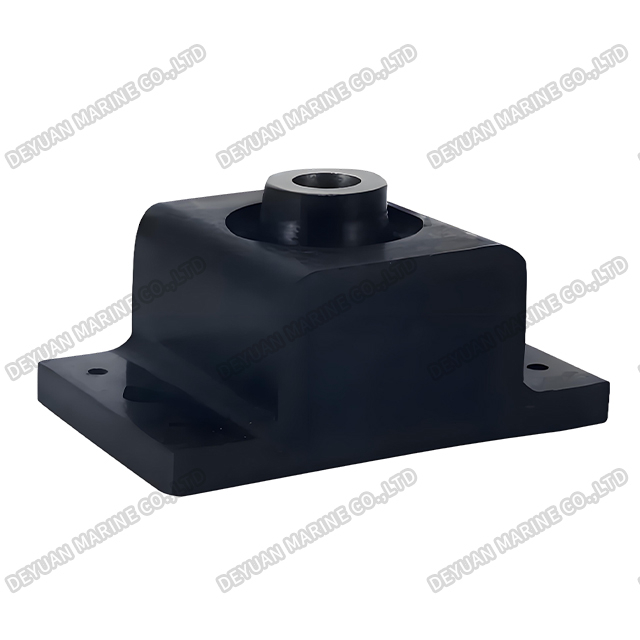

Резиновые виброизолирующие прокладки серии E-Type
Введение продукта
Резиновые виброизолирующие прокладки серии E-Type представляют собой специально разработанные компоненты, предназначенные для эффективного снижения вибрации, поглощения ударов и минимизации передачи шума в различных механических и конструкционных применениях. Эти прокладки, изготовленные из высококачественных, прочных эластомеров, обеспечивают превосходные изоляционные характеристики, обеспечивая при этом долговременную надежность в различных условиях эксплуатации.
Рисунок

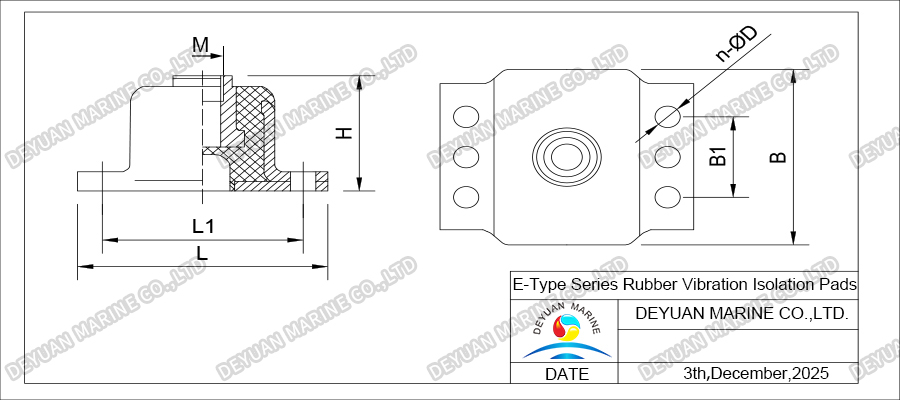

Размеры и установка
| Модель продукта | M | L | Л₁ | H | B | Б₁ | n | φD | ||||
| Е10 | М8 | 70 | 54 | 40 | 35 | 2 | 7 | |||||
| Е15 | М8 | 70 | 54 | 40 | 40 | 2 | 7 | |||||
| Е25 | М8 | 70 | 54 | 40 | 40 | 2 | 7 | |||||
| Е40 | М10 | 85 | 68 | 46 | 55 | 2 | 9 | |||||
| Е60 | М12 | 100 | 80 | 50 | 65 | 2 | 9 | |||||
| Е85 | М14 | 120 | 100 | 60 | 70 | 2 | 11 | |||||
| Е120 | М16 | 140 | 112 | 65 | 85 | 2 | 13 | |||||
| Е160 | М18 | 145 | 115 | 60 | 108 | 2 | 13 | |||||
| Е220 | М22 | 150 | 120 | 60 | 118 | 2 | 15 | |||||
| Е300 | М24 | 155 | 125 | 65 | 125 | 60 | 4 | 15 | ||||
| Е400 | М27 | 175 | 140 | 65 | 130 | 65 | 4 | 17 | ||||
Технические параметры
| Модель продукта | Номинальная нагрузка (кг) | Статическая деформация при номинальной нагрузке в направлении Z (мм) | Вес продукта (кг) | |||||||||
| Z | Y | X | ||||||||||
| Е10 | 10 | 10 | 5 | 0,6±0,3 | 0.16 | |||||||
| Е15 | 15 | 15 | 10 | 0,7±0,3 | 0.22 | |||||||
| Е25 | 25 | 25 | 10 | 0,9±0,3 | 0.22 | |||||||
| Е40 | 40 | 40 | 15 | 0,7±0,3 | 0.40 | |||||||
| Е60 | 60 | 60 | 25 | 0,7±0,3 | 0.65 | |||||||
| Е85 | 85 | 85 | 35 | 0,6±0,3 | 1.10 | |||||||
| Е120 | 120 | 110 | 50 | 0,9±0,3 | 1.40 | |||||||
| Е160 | 160 | 150 | 70 | 0,6±0,3 | 1.80 | |||||||
| Е220 | 220 | 190 | 80 | 0,6±0,3 | 2.20 | |||||||
| Е300 | 300 | 210 | 90 | 0,6±0,3 | 2.50 | |||||||
| Е400 | 400 | 260 | 100 | 0,7±0,3 | 3 | |||||||
Эксплуатационные характеристики и применение
Широко используется в различных основных и вспомогательных агрегатах, приборах, силовых машинах и другом оборудовании, обеспечивая отличную изоляцию от вибрации и ударов, а также снижая передаваемый шум в конструкции.
