Описание продукта

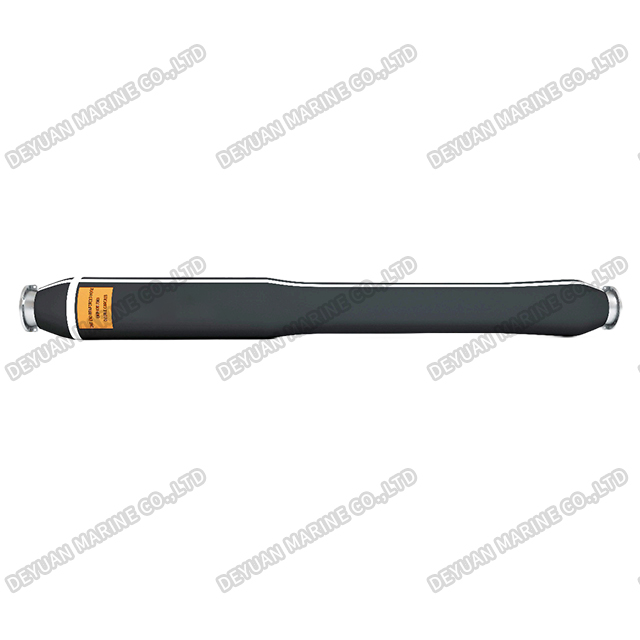

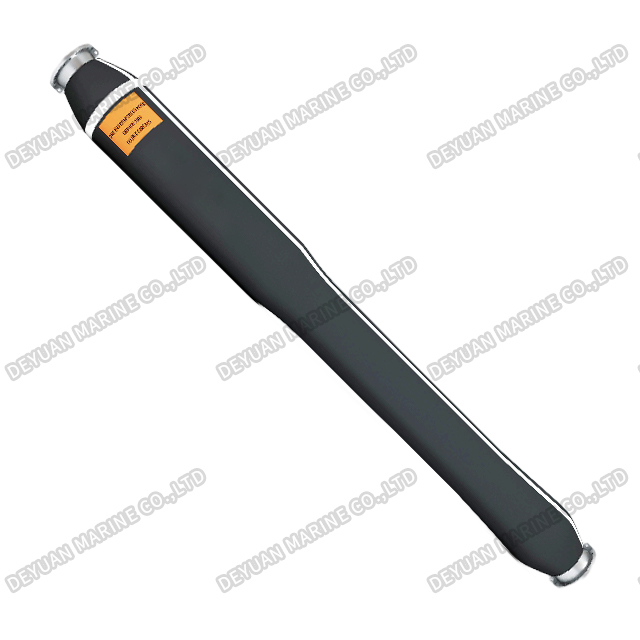

Армированный с одного конца шланг без воротников
Введение продукта:
Внутренняя трубка: гладкая, маслостойкая, топливостойкая, бесшовная и экструдированная акрилонитрил-бутадиеновая резина (NBR).
Защитный вкладыш: специальная конструкция для предотвращения дефектов или повреждений, вызванных случайным разрывом или поверхностным повреждением основного внутреннего вкладыша.
Усиление: несколько слоев высокопрочного текстильного корда с одной спиральной стальной проволокой, встроенной в основной корпус.
Внешнее покрытие: гладкая черная синтетическая резина, устойчивая к истиранию, маслу, морской воде и солнечному свету.
Концевые фитинги: Клеммные соединения встроены во время производства. ASME B16.5, класс 150 или класс 300, приварная шейка, плоская или выступающая поверхность, в зависимости от требований.
Тестирование: Все тесты проводятся в соответствии с ГМФОМ 2009 и спецификациями заказчика.
Стандарты и спецификации: Однокорпусные шланги спроектированы и изготовлены в полном соответствии со стандартами OCIMF. На эту продукцию также распространяются требования к производству и испытаниям, предусмотренные стандартом качества ISO 9000:2001.
Номинальное рабочее давление (RWP): RWP для масляных шлангов составляет не менее 15 бар. По требованию заказчика также доступны шланги с номинальным давлением 19 бар и 21 бар. Они подходят для работы при внутреннем давлении от -0,85 бар до RWP.
Скорость потока: Облицовка подводных шлангов изготовлена из эластомера и ткани и подходит для непрерывной работы при скорости потока 21 м/с.
Применение: Рукава подводные пригодны для использования с сырой нефтью и жидкими нефтепродуктами при температуре от -20°С до 82°С, с содержанием ароматических углеводородов не более 50% по объему.
Технические характеристики:

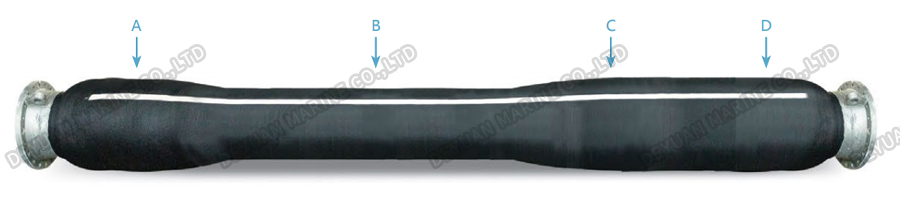

| Номинальный внутренний диаметр (мм) | Вес в воздухе (кг) | Внешний диаметр (мм) | Минимальный радиус изгиба | |||||
| 9,1 м | 10,7 м | 12,2 м | A | B | C | D | m | |
| 150(6 дюймов) | 364/141 | 402/156 | 440/171 | 305 | 210 | 240 | 320 | 0,6 (2,0 дюйма) |
| 200 (8 дюймов) | 473/215 | 524/238 | 575/261 | 355 | 265 | 295 | 375 | 0,8 (2,8 дюйма) |
| 250(10 дюймов) | 658/282 | 731/309 | 804/336 | 415 | 320 | 345 | 430 | 1,0 (3,3 дюйма) |
| 300(12 дюймов) | 836/325 | 928/354 | 1020/383 | 485 | 375 | 410 | 500 | 1,2 (4,0 дюйма) |
| 400(16 дюймов) | 1738/642 | 1928/701 | 2118/760 | 575 | 475 | 540 | 645 | 1,6 (5,3 дюйма) |
| 500(20 дюймов) | 2312/904 | 2554/984 | 2796/1064 | 695 | 580 | 650 | 780 | 2,0 (6,6 дюйма) |
| 600(24 дюйма) | 3244/1338 | 3600/1467 | 3956/1596 | 810 | 700 | 775 | 905 | 2,4 (8,0 футов) |
Ключевые особенности:
1.Подключается к ФПСО
2. Номинальное рабочее давление: 21 бар.
3. Электрическая непрерывность: электрически непрерывная или прерывистая.
4. Система обнаружения утечек: в случае выхода из строя основного каркаса детектор реагирует на утечку, предупреждая оператора о необходимости снять поврежденный шланг, тем самым избегая экономических потерь и загрязнения окружающей среды.
5. Технические характеристики могут быть разработаны в соответствии с требованиями заказчика.
