Описание продукта

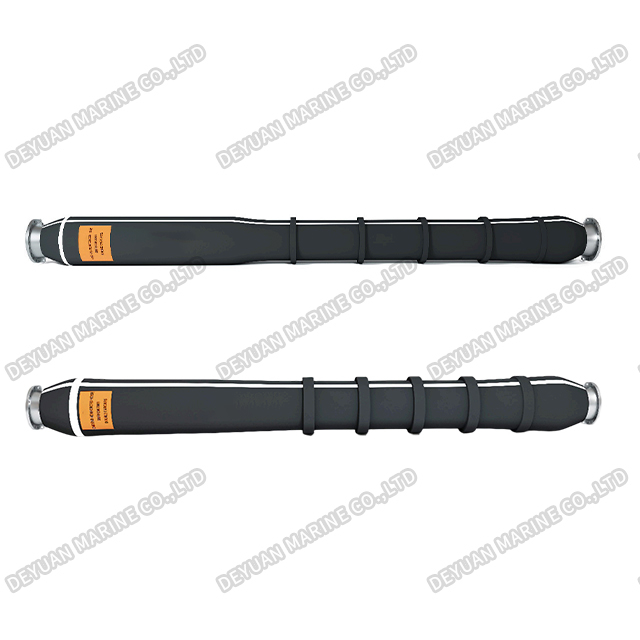

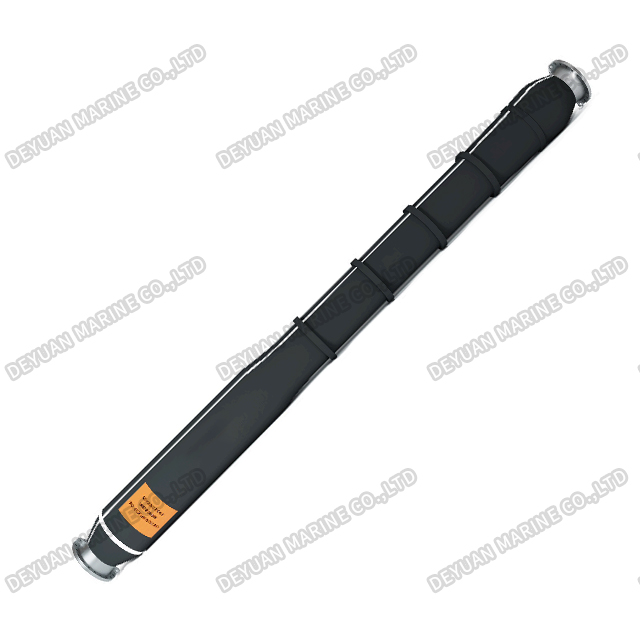

Армированный шланг с одного конца с воротниками
Введение продукта:
Армированный с одного конца шланг с манжетами используется в местах, где нити шлангов соединяются с жесткими трубопроводами на ВОП или PLEM морского дна. Это специализированный подводный шланг, предназначенный для перекачки сырой нефти, природного газа (ПГ) и сжиженного нефтяного газа (СНГ) в подводных условиях. Этот шланг имеет одинарный усиленный конец, снабженный металлическими хомутами, обеспечивающими повышенную структурную целостность при соединении с подводными конструкциями, включая концевые манифольды трубопроводов (PLEM), стояки и подводные буи. Усиленный конец эффективно противостоит выдергиванию, перекручиванию и разрушению под высоким гидростатическим давлением и динамическими подводными течениями, в то время как обычный конец сохраняет хорошую гибкость для соединения с плавучими шлангами или надводным оборудованием.
Технические характеристики:
| Номинальный внутренний диаметр (мм) | Вес в воздухе (кг) | Внешний диаметр (мм) | Минимальный радиус изгиба | |||
| 9,1 м | 10,7 м | 12,2 м | A | B | m | |
| 150(6 дюймов) | 382/144 | 419/161 | 456/178 | 368 | 254 | 0,6 (2,0 дюйма) |
| 200 (8 дюймов) | 485/218 | 541/243 | 596/268 | 471 | 311 | 0,8 (2,8 дюйма) |
| 250(10 дюймов) | 575/286 | 756/315 | 837/344 | 471 | 368 | 1,0 (3,3 дюйма) |
| 300(12 дюймов) | 893/327 | 1003/372 | 1013/417 | 581 | 471 | 1,2 (4,0 дюйма) |
| 400(16 дюймов) | 1808/659 | 2028/726 | 2248/793 | 697 | 581 | 1,6 (5,3 дюйма) |
| 500(20 дюймов) | 2412/928 | 2694/1019 | 2976/1110 | 799 | 697 | 2,0 (6,6 дюйма) |
| 600(24 дюйма) | 3369/1367 | 3775/1572 | 4181/1659 | 946 | 799 | 2,4 (8,0 футов) |
Ключевые особенности:
1. Одностороннее усиление воротника
Коррозионностойкая металлическая манжета устанавливается только на конце подводного соединения. Такое целенаправленное усиление обеспечивает максимальную прочность именно там, где это необходимо — на стыке со стационарной подводной инфраструктурой.
2.Высокое сопротивление выдергиванию
Хомут надежно фиксирует шланг на концевом фитинге, предотвращая его отделение при натяжении, вызванном дрейфом судна, сопротивлением течения или приливными движениями.
3. Сопротивление гидростатическому давлению
Разработан, чтобы выдерживать внешнее подводное давление. Усиленный конец предотвращает обрушение или раздавливание на глубине до 100 метров и более (по индивидуальному заказу).
4. Защита от перекручивания и предотвращения обрушения
Жесткий воротник сохраняет минимальный радиус изгиба в точке соединения, предотвращая перегибы или сплющивания, которые могут ограничить поток или повредить шланг.
5. Совместимость материалов со средними показателями
*Oil Service: внутренний вкладыш из NBR – устойчив к сырым и очищенным углеводородам.
*Природный газ (ПГ): газонепроницаемые соединения с низкой проницаемостью.
*Служба для сжиженного нефтяного газа: резина, устойчивая к сжиженному нефтяному газу, для низких температур и высокого давления паров.
6. Подводная долговечность
Наружное покрытие изготовлено из CSM, CR или полиуретана – устойчиво к морской воде, морским водорослям, истиранию и УФ-излучению (для зоны брызг). Материал воротника — оцинкованная сталь или нержавеющая сталь, обеспечивающая устойчивость к коррозии.
7. Положительная плавучесть (опционально)
Могут быть изготовлены как с нейтральной, так и с отрицательной плавучестью в зависимости от требований подводного применения (например, укладка на морском дне или подвеска в средней воде).
