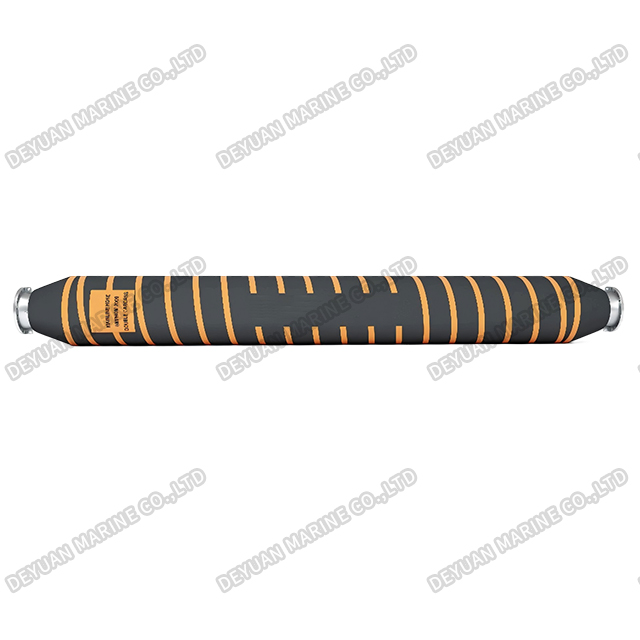

Шланг-редуктор для плавающего шланга для масла/ПГ/СУГ

Шланг-редуктор для плавающего шланга для масла/ПГ/СУГ

Введение продукта:

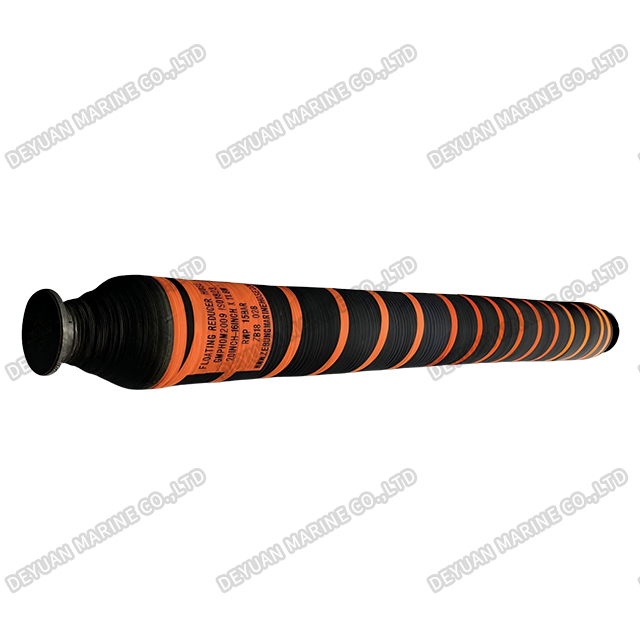

Плавающий шланг редуктора находится между основным шлангом (большого диаметра) и хвостовым шлангом (малого диаметра).

От большого конца к меньшему диаметр шланга постепенно уменьшается. Каждая часть шланга имеет одинаковый внешний диаметр. Типичные размеры редукции: 24'→20', 20'→16', 16'→12'.Мин.резерв плавучести:20% в стандартной комплектации;Электрически непрерывный в стандартной комплектации.

Шланг-редуктор — это специализированный переходной компонент, предназначенный для морских плавучих шланговых систем, используемых при перекачке сырой нефти, природного газа (ПГ) и сжиженного нефтяного газа (СНГ). Он обеспечивает плавное, снижающее турбулентность соединение между плавающими шлангами или коллекторами различного диаметра. Типичные области применения включают одноточечную швартовку (SPM), буи CALM, разгрузку FPSO и операции по перегрузке СПГ/СУГ с судна на судно (STS).

Функция:

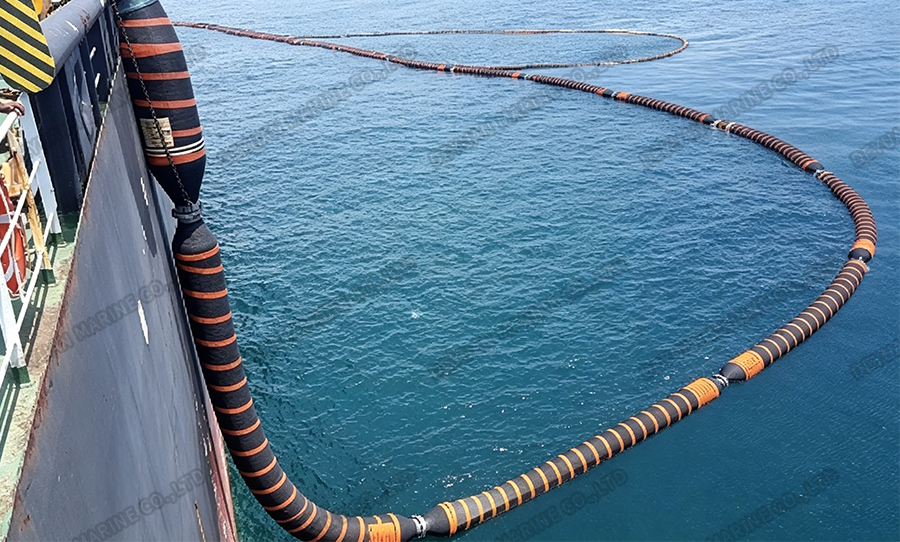

В плавучей шланговой колонне диаметр магистрального шланга может отличаться от диаметра коллектора судна или соседних секций шланга. Шланг-редуктор безопасно перекрывает этот размерный зазор, поддерживая эффективность потока и структурную целостность, сохраняя при этом всю линию передачи на плаву.

Ключевые особенности:

1.Постепенный переход диаметра

Разработан с коническим или ступенчатым внутренним профилем для минимизации перепада давления, кавитации и турбулентности жидкости при переходе от большего диаметра к меньшему (или наоборот).

2. Полная интеграция плавучести

Содержит синтаксический пенопласт или флотационный слой, наполненный пеной, по всей длине. Это гарантирует, что секция редуктора не затонет, предотвращая зацепление за швартовые тросы или подводные конструкции.

3. Совместимость материалов для конкретных сред

*Нефтяное масло: внутренняя оболочка NBR (нитрил) – устойчива к воздействию сырых и очищенных углеводородов.

*Применение NG: специальные газонепроницаемые компаунды с низкой проницаемостью.

*Работа со сжиженным нефтяным газом: синтетический каучук, устойчивый к сжиженному нефтяному газу, предназначенный для низких температур и высокого давления паров.

4. Прочное армирование

Несколько слоев высокопрочного синтетического текстиля и спиральной стальной проволоки обеспечивают отличную устойчивость к разрушению (при всасывании) и прочность на разрыв (при нагнетании), что соответствует номинальным характеристикам магистральных шлангов или превосходит их.

5. Долговечность морской среды

Внешнее покрытие изготовлено из CSM (Hypalon®) или CR (неопрена) – устойчивого к озону, УФ-излучению, морской воде и истиранию. Концевые фитинги защищены от коррозии (оцинкованная или нержавеющая сталь).
