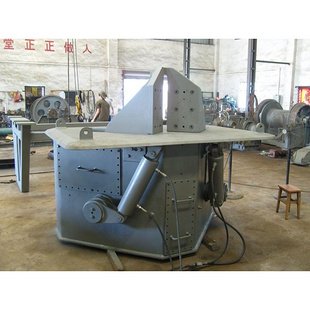

Разработана новая система защиты от давления в масляном цилиндре для «Челюсти акулы»

Недавно мы разработали новую систему защиты от давления в масляном цилиндре для Акулья челюсть.Система включает гидроцилиндр, систему питания и трехпозиционный четырехходовой электрогидравлический реверсивно-распределительный распределитель, первый и второй гидрораспределители пропорционального реверсирования, первый и второй предохранительный клапан.

Внутренняя соединительная структура Акулья челюсть Система защиты от давления в масляном цилиндре описывается следующим образом:

Золотник первого пропорционального реверсивного клапана гидроуправления и золотник второго пропорционального реверсивного клапана гидроуправления снабжены каналом, каждый канал соединен с топливным баком.Первый порт трехпозиционного электрогидравлического четырехходового клапана соединен с масляным выходом системы питания;второй порт соединен с портом возврата масла энергосистемы;третий порт соединен с первым портом первого пропорционального реверсивного клапана гидравлического управления, первым портом первого предохранительного клапана и каналом второго пропорционального реверсивного клапана гидравлического управления;Четвертый порт соединен с первым портом второго пропорционального реверсивного клапана гидравлического управления, первым портом второго предохранительного клапана и каналом первого пропорционального реверсивного клапана гидравлического управления.Второй порт и третий порт первого пропорционального реверсивного клапана гидравлического управления и второй порт первого предохранительного клапана соединены с бесштоковой полостью цилиндра;второй порт и третий порт гидравлического управления пропорциональным реверсивным клапаном и второй порт второго предохранительного клапана соединены со штоковой полостью цилиндра.

С системой защиты от давления в масляном цилиндре наша Акулья челюсть может быть более прочным и мощным, и сделать нашу Акулья челюсть может использоваться в большем количестве условий применения.

Этот челюсть акулы Система защиты от давления в масляном цилиндре была проверена на безопасность, практичность и надежность, она может соответствовать SOLAS.
