Описание продукта

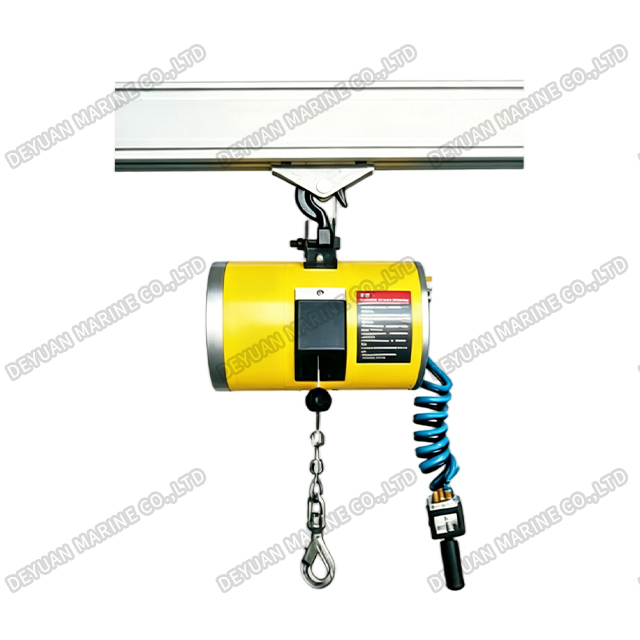

Воздушный балансир типа GTB
Введение продукта:
Пневматический балансир — это пневматическое погрузочно-разгрузочное устройство. Он использует сжатый воздух в качестве источника энергии и с помощью передаточного механизма уравновешивает собственный вес груза и давление воздуха внутри цилиндра для достижения подъема и опускания.
Преимущества пневматического балансира перед электрическими цепными тельферами:
*Быстрая скорость подъема и опускания — обычно в 2–6 раз быстрее, чем у электрических тельферов.
*Имеет «плавающую» функцию для легкого и точного позиционирования груза.
* Возможность непрерывной работы 24 часа в сутки, 7 дней в неделю с чрезвычайно высоким рабочим циклом.
* Работает от сжатого воздуха и работает без искр, что повышает безопасность.
*Использует винтовую передачу для плавного подъема и опускания без толчков, с бесступенчатой регулировкой скорости.
Справочная таблица выбора:
| Справочная таблица выбора воздушного балансира | ||||||
| Модель | Номинальная нагрузка (кг) | Макс. ход (мм) | Расход воздуха (м³/ч) | Пряди троса (n) | Максимальная скорость подъема (м/мин) | Вес нетто (кг) |
| Воздушный балансир с однопрядным тросом | ||||||
| ГТБ-60-18 | 60 | 1800 | 0.18 | 1 | 60 | 21 |
| ГТБ-100-20 | 100 | 2000 | 0.2 | 1 | 35 | 27 |
| ГТБ-100-28 | 100 | 2800 | 0.21 | 1 | 35 | 47 |
| ГТБ-160-20 | 158 | 2000 | 0.21 | 1 | 25 | 47 |
| ГТБ-225-20 | 225 | 2000 | 0.25 | 1 | 20 | 52 |
| ГТБ-280-20 | 280 | 2000 | 0.3 | 1 | 15 | 65 |
| Пневматический балансир с тросом и блоком шкивов | ||||||
| ГТБ-ДБ316-20 | 316 | 1000 | 0.21 | 2 | 12 | 51 |
| ГТБ-ДБ456-20 | 456 | 1000 | 0.25 | 2 | 10 | 56 |
| ГТБ-ДБ560-20 | 560 | 1000 | 0.6 | 2 | 7 | 69 |
| Воздушный балансир с параллельным тросом | ||||||
| ГТБ-ДБ316-20 | 316 | 2000 | 0.42 | 1 | 25 | 96 |
| ГТБ-ДБ456-20 | 456 | 2000 | 0.5 | 20 | 106 | |
| ГТБ-ДБ560-20 | 560 | 2000 | 0.6 | 1 | 15 | 133 |
| Пневматический балансир с параллельным тросом и блоком шкивов | ||||||
| ГТБ-МБ630-20 | 630 | 1000 | 0.42 | 2 | 12 | 100 |
| ГТБ-МБ900-20 | 900 | 1000 | 0.5 | 2 | 10 | 110 |
| ГТБ-МБ1000-20 | 1100 | 1000 | 0.6 | 2 | 7 | 137 |
| Примечания: 1. Фактическая грузоподъемность в первую очередь определяется давлением входного воздуха. При каждом уменьшении входного давления на 0,1 МПа фактическая грузоподъемность снижается на 10%. 2. Рекомендуемый максимальный подъемный вес составляет примерно 90 % от номинальной нагрузки. 3. Для особых требований, пожалуйста, свяжитесь с нами. | ||||||

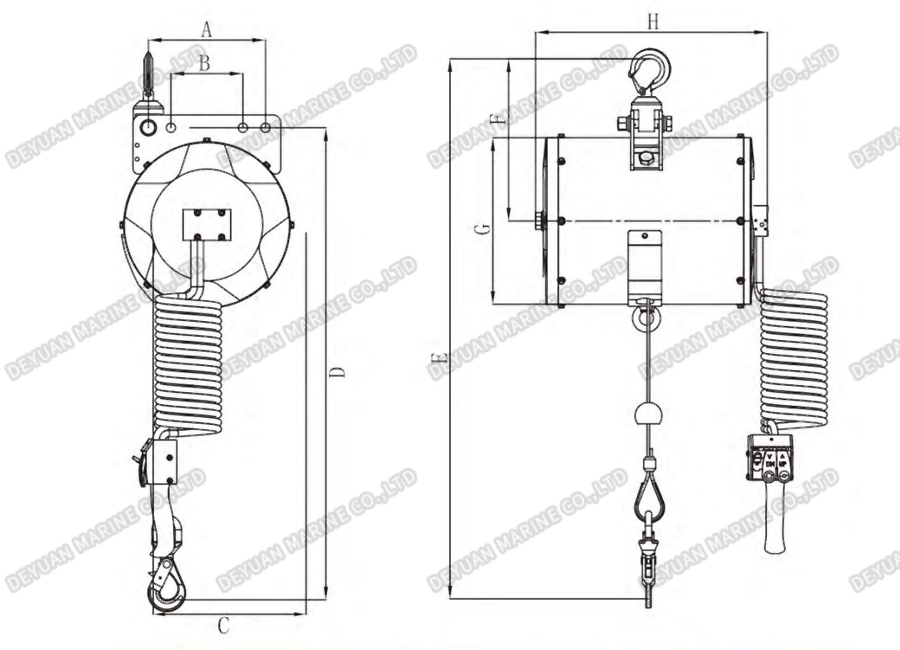

Справочная таблица размеров 1:
| Воздушный балансир с однопрядным тросом | ||||||||
| Модель | A | B | C | D | E | F | G | H |
| ГТБ-100-18 | 154 | 108 | 171 | 480 | 589 | 212 | 160 | 396 |
| ГТБ-100-20 | 180 | 114 | 228 | 500 | 609 | 242 | 218 | 396 |
| ГТБ-100-28 | 182 | 114 | 273 | 575 | 684 | 264 | 260 | 397 |
| ГТБ-160-20 | 182 | 114 | 273 | 575 | 684 | 264 | 260 | 397 |
| ГТБ-225-20 | 218 | 134 | 320 | 615 | 724 | 289 | 309 | 406 |
| ГТБ-280-20 | 218 | 134 | 365 | 690 | 799 | 326 | 368 | 406 |

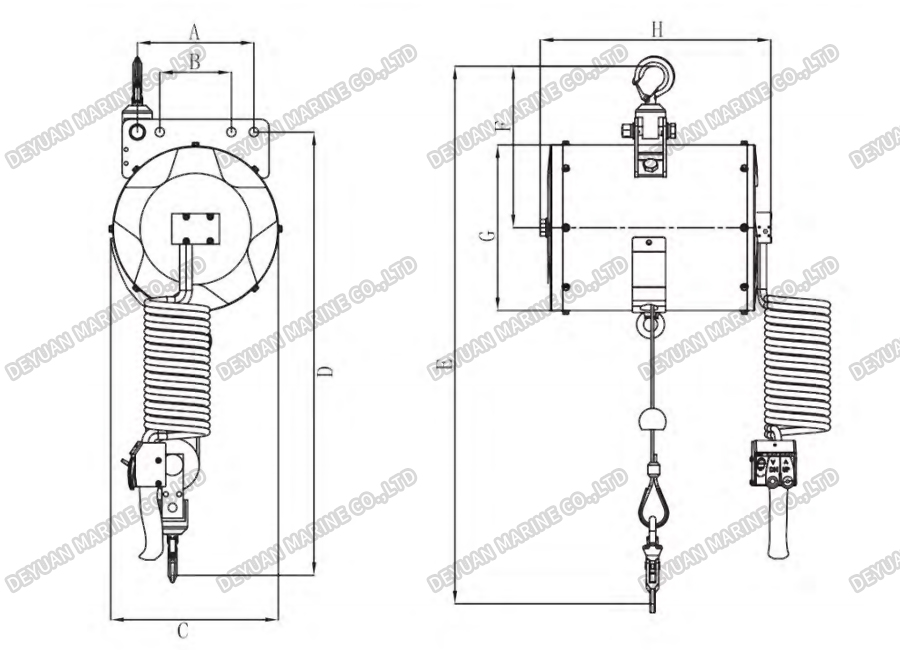

Справочная таблица размеров 2:
| Пневматический балансир с тросом и блоком шкивов | ||||||||
| Модель | A | B | C | D | E | F | G | H |
| ГТБ-ДБ316-20 | 182 | 114 | 273 | 695 | 805 | 264 | 260 | 397 |
| ГТБ-ДБ456-20 | 218 | 134 | 320 | 745 | 855 | 289 | 309 | 406 |
| ГТБ-ДБ560-20 | 218 | 134 | 365 | 809 | 920 | 326 | 368 | 406 |

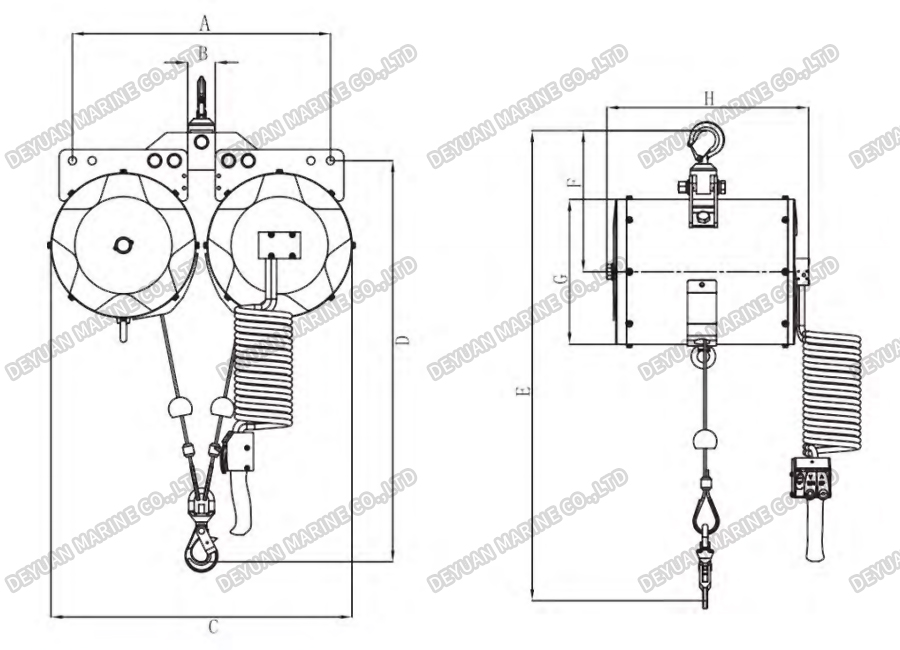

Справочная таблица размеров 3:
| Воздушный балансир с параллельным тросом | ||||||||
| Модель | A | B | C | D | E | F | G | H |
| ГТБ-ДБ316-20 | 486 | 64 | 570 | 575 | 684 | 282 | 260 | 406 |
| ГТБ-ДБ456-20 | 571 | 93 | 670 | 615 | 724 | 289 | 309 | 406 |
| ГТБ-ДБ560-20 | 630 | 79 | 756 | 690 | 799 | 326 | 368 | 406 |

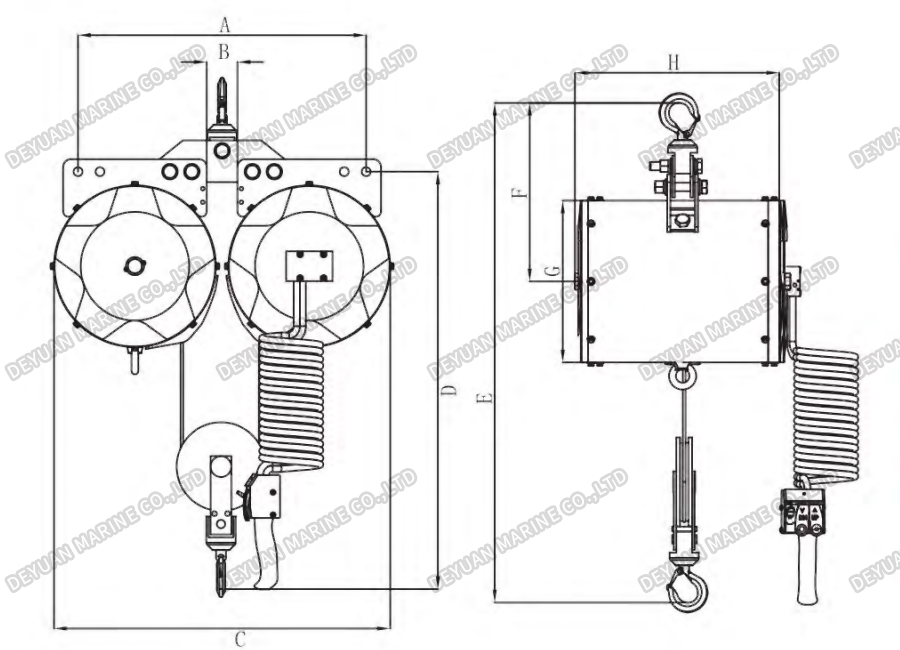

Справочная таблица размеров 4:
| Пневматический балансир с параллельным тросом и блоком шкивов | ||||||||
| Модель | A | B | C | D | E | F | G | H |
| ГТБ-МБ630-20 | 486 | 64 | 570 | 695 | 805 | 282 | 260 | 406 |
| ГТБ-МБ900-20 | 571 | 93 | 670 | 745 | 855 | 289 | 309 | 406 |
| ГТБ-МБ1000-20 | 630 | 79 | 756 | 809 | 920 | 326 | 368 | 406 |
Характеристики производительности воздушного балансира:
1. Безопасность — Работает от сжатого воздуха, работает без искр.
* Оснащен защитой от отключения воздуха для предотвращения падения груза даже в случае внезапного прекращения подачи воздуха.
* Имеет защиту от перегрузки — не может поднимать грузы, превышающие номинальную грузоподъемность.
Встроенная функция центробежного торможения предотвращает внезапное быстрое движение вверх, вызванное неправильной эксплуатацией.
2. Высокая эффективность — высокая скорость подъема и опускания, до 1 м/с.
Бесступенчатая регулировка скорости позволяет свободно регулировать скорость подъема в зависимости от веса груза.
3. Точность — самоадаптирующаяся «плавающая» функция создает «невесомое» состояние при подъеме компонентов, обеспечивая легкое и точное позиционирование груза для сборки с электроприводом.
4. Экономия энергии — Чрезвычайно низкий расход воздуха, в среднем около 0,21 м³/ч за рабочий цикл — всего 1/50 расхода воздуха пневматического подъемника.
Чистая, безмасляная работа, только предварительно смазанные внутренние компоненты необходимы для длительного использования. Компактный размер и низкий уровень шума.
