Описание продукта

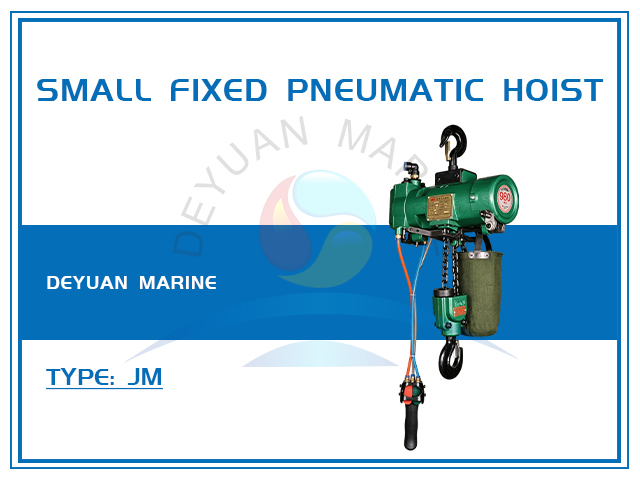

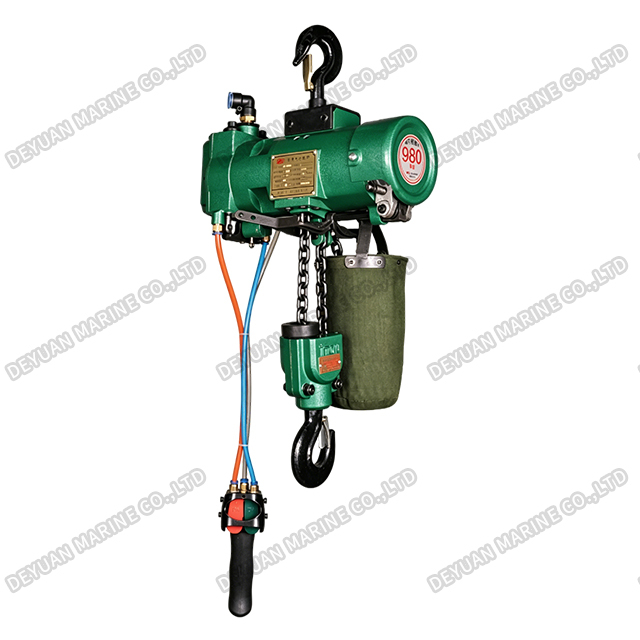

Пневматический подъемник фиксированного типа (0,125–0,98 т)
Введение продукта:
Стационарный пневматический подъемник — это линейка пневматического подъемного оборудования премиум-класса, предназначенного для погрузки-разгрузки материалов легкой и средней сложности в сложных промышленных условиях. Благодаря диапазону грузоподъемности от 0,125 до 0,98 тонн (от 125 до 980 кг) эта серия обеспечивает надежную, безопасную и эффективную работу подъема в тех случаях, когда электрические тельферы непригодны или опасны.
Принцип работы:
Энергия давления сжатого воздуха преобразуется в механическую энергию вращения с помощью пневматического двигателя, который затем передает крутящий момент на привод планетарного редуктора. Вращение поворотного механизма вперед и назад контролируется пневматической системой управления, что позволяет поднимать и опускать грузы.
Технические характеристики:
1.Все прецизионные компоненты, включая двигатели и поршни, производятся на высокоточных импортных обрабатывающих центрах.
2.Планетарные передачи изготовлены из легированной стали, процессы термообработки проводятся в строгом соответствии со стандартными спецификациями.
3. Для смазки применяется противозадирная смазка на литиевой основе.
4. Грузовая цепь представляет собой короткозвенную подъемную цепь класса Т8, которая соответствует требованиям к механическим характеристикам и максимально допустимым коэффициентам нагрузки для различных классификаций рабочих режимов ISO. Его коэффициент безопасности в 5 раз превышает стандартную силу растяжения.
5. Крючки изготавливаются по классу прочности GB/T10051, класс V (высший класс), отличаются компактными размерами, легким весом и превосходными характеристиками.
Технические параметры:
| Модель | ДЖМ125-1 | ДЖМ250-1 | ДЖМ500-1 | ДЖМ980-2 | |
| Классификация обязанностей | М3 | ||||
| Грузоподъемность | t | 0.125 | 0.25 | 0.5 | 0.98 |
| Высота подъема | m | 3 | |||
| Количество падений цепи | 1 | 2 | |||
| Выходная мощность двигателя | кВт | 0.75 | |||
| Рабочее давление | бар (кг/см²) | 6 | |||
| Скорость подъема без нагрузки | м/мин | 35 | 30 | 20 | 9 |
| Скорость подъема при полной нагрузке | м/мин | 20 | 15 | 10 | 5 |
| Скорость опускания при полной нагрузке | м/мин | 34 | 30 | 20 | 10 |
| Скорость опускания без нагрузки | м/мин | 23 | 20 | 14 | 7 |
| Расход воздуха | м³/мин | Рк1/2 | |||
| Соединение для впуска воздуха | в | 12 | |||
| Размер воздушного шланга (внутренний диаметр) | мм | 6*18 | |||
| Размер цепи | мм | 3 | |||
| Длина управляющего шланга | m | 76 | |||
| Уровень шума (подъем с полной нагрузкой) | дБ | 79 | |||
| Уровень шума (опускание при полной нагрузке) | дБ | ||||
| Масса | кг | 23 | 30 | ||
| Примечания: 1. Длина управляющего шланга рассчитана исходя из стандартной высоты подъема 3 м. 2. Вес нетто рассчитан исходя из высоты подъема 3 м. 3. Когда рабочее давление составляет 4 бар, подъемник должен работать с пониженной грузоподъемностью. Для получения подробной информации или особых требований свяжитесь с нашими инженерами по продажам. | |||||

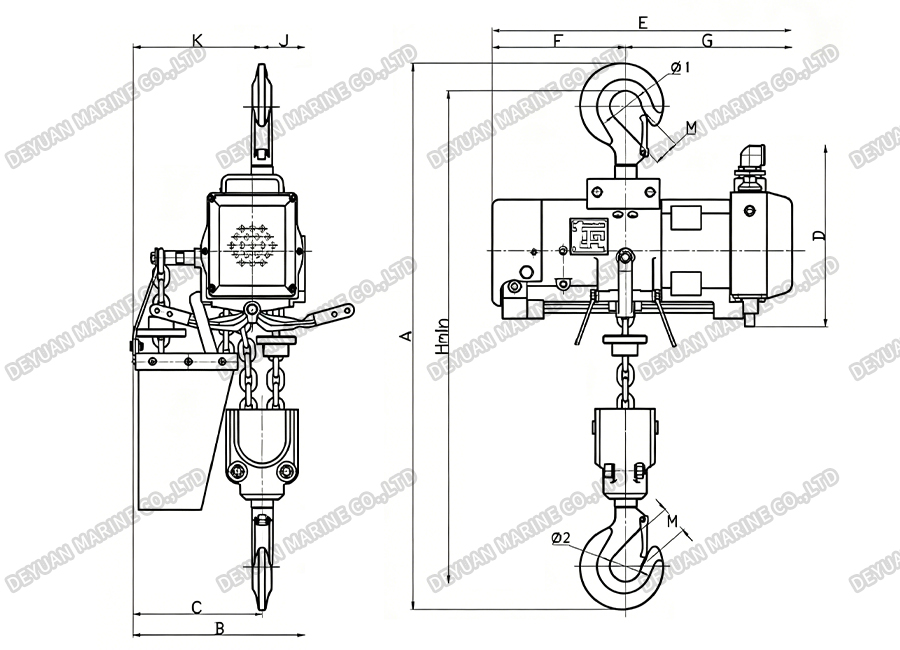

Габаритные размеры:
| Модель | ДЖМ125-1 | ДЖМ250-1 | ДЖМ500-1 | ДЖМ980-2 | |
| A | мм | 492 | |||
| B | мм | 210 | |||
| C | мм | 173 | |||
| D | мм | 229 | |||
| E | мм | 363 | |||
| F | мм | 160 | |||
| G | мм | 203 | |||
| Хмин | мм | 440 | |||
| J | мм | 42.5 | |||
| K | мм | 167.5 | |||
| φ1 | мм | 40 | |||
| φ2 | мм | 34 | |||
| М1 | мм | 32 | |||
| М2 | мм | 27 | |||
Ключевые преимущества:
* Бесступенчатая регулировка скорости для точного позиционирования.
* Плавная работа с минимальным воздействием; возможность запуска при полной нагрузке
*Подходит для сложных и опасных производственных условий.
* Оснащен защитой от перегрузки и защитой от обрыва воздуха (потеря воздуха).
*Безопасная и надежная тормозная система.
*Низкая частота отказов и увеличенный срок службы.
