Описание продукта
Пневматический подъемник с фиксированной морской платформой (WLL25-50T)
Введение продукта:
Стационарный пневматический подъемник (25–50 т) — это тяжелое пневматическое подъемное решение, находящееся в самом верхнем диапазоне грузоподъемности, разработанное для самых сложных задач по погрузочно-разгрузочным работам в тяжелой промышленности. Обладая грузоподъемностью от 25 до 50 тонн, эта серия обеспечивает подъемную мощность кранового класса в компактном, искробезопасном пневматическом корпусе, разработанном специально для сред, где установка электрических кранов непрактична, небезопасна или непомерно дорога.
Основные сильные стороны:
1. Максимальная грузоподъемность
Серия JM способна выдерживать нагрузки от 25 до 50 тонн и оснащена многолопастными пневмодвигателями с высоким крутящим моментом в сочетании с мощными многоступенчатыми планетарными редукторами, обеспечивающими огромный подъемный момент при сохранении плавного, безударного ускорения и замедления — даже при максимальной номинальной мощности.
2.Абсолютная искробезопасность для самых опасных зон.
Благодаря отсутствию электрических компонентов подъемник полностью исключает источники возгорания, что делает его окончательным выбором для:
*Зона 0/1/2 взрывоопасной газовой среды (доступны опции, сертифицированные ATEX/IECEx)
*Зона 20/21/22 с горючей пылью.
*Подземная добыча угля (среды, богатые метаном)
*Нефтеперерабатывающие и нефтехимические крекинговые установки.
*Морские буровые платформы и суда FPSO.
*Помещения для обращения и хранения боеприпасов.
3. Фиксированная установка для максимальной стабильности.
Предназначен для постоянной подвески на тяжелых стальных конструкциях, железобетонных балках или специально построенных портальных рамах. Конфигурация с фиксированной точкой обеспечивает идеальное выравнивание нагрузки, сводит к минимуму раскачивание маятника и обеспечивает устойчивость, необходимую при работе с негабаритными, асимметричными или дорогостоящими грузами (например, роторами турбин, корпусами реакторов, массивными штампами).
4. Точное управление при максимальной производительности
Пневматические пропорциональные регулирующие клапаны обеспечивают полностью плавное бесступенчатое регулирование скорости, позволяя операторам выполнять позиционирование многотонных компонентов на уровне миллиметра, что важно для:
*Установка турбины и генератора электростанции.
* Тяжелое прессование и выравнивание кузнечного штампа
*Крупномасштабный монтаж металлоконструкций.
*Точное размещение тяжелого технологического оборудования.

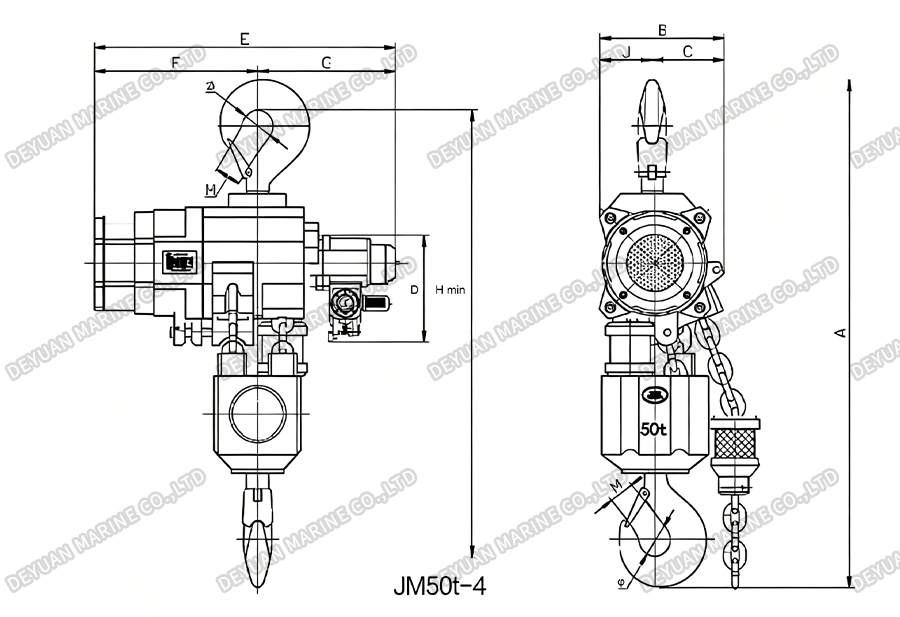

Габаритные размеры (JM50t-4):

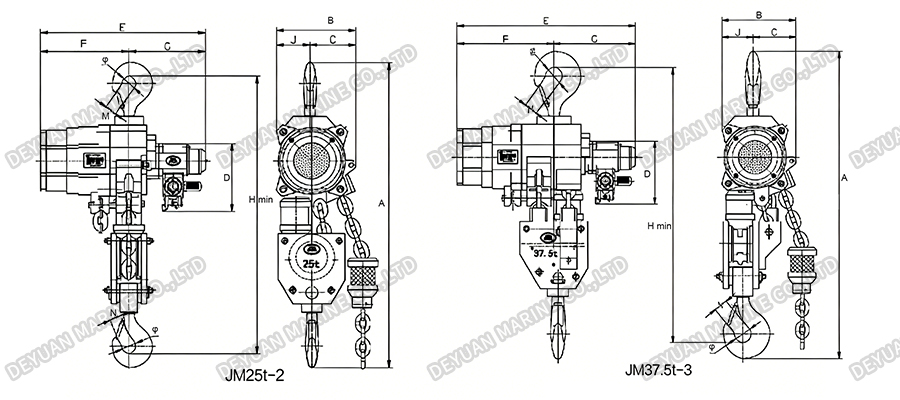

Габаритные размеры (JM25t-5/JM37.5t-3):
| Модель | ДЖМ25-2 | ДЖМ37.5-3 | ДЖМ50-4 | |
| A | мм | 1670 | 1820 | 1780 |
| B | мм | 435 | ||
| C | мм | 252 | ||
| D | мм | 370 | ||
| E | мм | 903 | 1054 | |
| F | мм | 483 | 570 | |
| G | мм | 420 | 484 | |
| Хмин | мм | 1519 | 1630 | 1565 |
| J | мм | 183 | ||
| φ | мм | 80 | 100 | 112 |
| M | мм | 63 | 80 | 90 |
Технические параметры:
| Модель | ДЖМ25-2 | ДЖМ37.5-3 | ДЖМ50-4 | |
| Классификация обязанностей | М3 | |||
| Грузоподъемность | t | 25 | 37.5 | 50 |
| Высота подъема | m | 3 | ||
| Количество падений цепи | 2 | 3 | 4 | |
| Выходная мощность двигателя | кВт | 7 | ||
| Рабочее давление | бар (кг/см²) | 6 | ||
| Скорость подъема без нагрузки | м/мин | 2.2 | 1.5 | 1.1 |
| Скорость подъема при полной нагрузке | м/мин | 1.2 | 0.7 | 0.54 |
| Скорость опускания при полной нагрузке | м/мин | 2.6 | 1.8 | 1.4 |
| Расход воздуха | м³/мин | 8 | 8.4 | 8.7 |
| Соединение для впуска воздуха | в | G1¹/2 | ||
| Размер воздушного шланга (внутренний диаметр) | мм | 38 | ||
| Размер цепи | мм | 22×66 | ||
| Длина управляющего шланга | m | 3 | ||
| Уровень шума (подъем с полной нагрузкой) | дБ | 85 | 8 | 8 |
| Уровень шума (опускание при полной нагрузке) | дБ | 87 | 9 | 0 |
| Масса | кг | 680 | 800 | 850 |
| Примечания: 1. Длина управляющего шланга рассчитана исходя из стандартной высоты подъема 3 м. 2. Вес нетто рассчитан с учетом высоты подъема 3 м. 3.JM60-4 (Грузоподъемность: 60 т) — Размер цепи: 23,5×66 мм, Класс нагрузки: M2. | ||||
Основные приложения:
*Выработка электроэнергии – обработка ротора турбины, установка статора генератора.
*Производство тяжелого оборудования – обработка станины пресса и направляющих, сборка крупных станков.
*Нефтехимия и нефтепереработка – Подъем корпуса реактора, установка теплообменника.
*Горнодобывающая промышленность – Монтаж привода дробилки и конвейера, перемещение подземного оборудования.
*Производство стали и тяжелых металлов – работа с ковшами, смена крупных штампов, размещение конструкционной стали.
*Судостроение – установка гребного вала, размещение рулей и тяжелой техники в сухом доке.
*Морская нефть и газ – обработка подводного оборудования, установка палубных модулей.
*Тяжелое строительство – размещение сборных железобетонных элементов, манипуляции с сегментами моста.
