Описание продукта

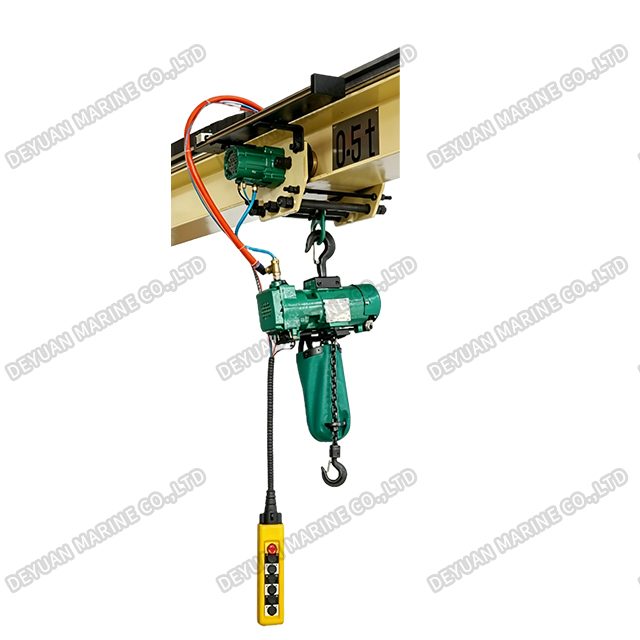

Серия тележек с пневматическими подъемниками JMY (0,125 ~ 2 т)
Введение продукта:
Серия тележек с воздушным подъемником JMY (0,125–2 т) — это универсальное и гибкое решение для пневматического подъема, которое сочетает в себе безопасность пневматического подъема с мобильностью конструкции, установленной на тележке. Эта серия с диапазоном грузоподъемности от 0,125 до 2 тонн (от 125 до 2000 кг) специально разработана для применений, требующих горизонтального перемещения груза по подвесным путям, обеспечивая расширенный охват рабочего пространства за пределами одной фиксированной точки.
Ключевые преимущества:
*Подходит для сложных и опасных производственных условий.
* Плавная работа с минимальным воздействием; возможность запуска при полной нагрузке
* Бесступенчатая регулировка скорости для точного позиционирования.
*Защита от перегрузки и защита от отключения воздуха (потеря воздуха)
*Безопасная и надежная тормозная система.
* Функция предотвращения подъема для плавного движения по изогнутой дорожке.
*Низкая частота отказов и увеличенный срок службы.

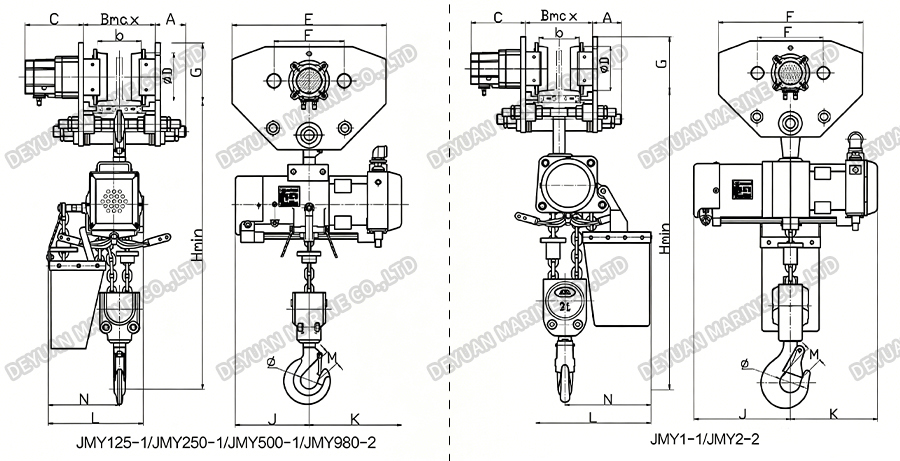

Габаритные размеры:
| Модель | JMY125-1 | JMY250-1 | ДЖМИ500-1 | JMY980-2 | ЯМГ1-1 | JMY2-2 | |
| b Диапазон ширины колеи | мм | 80~116 | |||||
| Минимальный радиус поворота гусеницы | мм | ≤1000 | |||||
| A | мм | 48 | |||||
| Вмакс | мм | 166 | |||||
| C | мм | 160 | |||||
| ΦD | мм | 90 | |||||
| E | мм | 320 | |||||
| F | мм | 154 | |||||
| G | мм | 120 | |||||
| Хмин | мм | 450 | 470 | 565 | |||
| J | мм | 160 | 225 | ||||
| K | мм | 203 | |||||
| L | мм | 210 | 268 | ||||
| N | мм | 173 | 156 | 200 | |||
| M | мм | 27 | 32 | 38 | |||
| Φ | мм | 34 | 40 | 48 | |||
Технические параметры:
| Модель | JMY125-1 | JMY250-1 | ДЖМИ500-1 | JMY980-2 | ЯМГ1-1 | JMY2-2 | ||
| Классификация обязанностей | М3 | |||||||
| Грузоподъемность | t | 0.125 | 0.25 | 0.5 | 0.98 | 1 | 2 | |
| Рабочее давление | бар (кг/см²) | 6 | ||||||
| Подъемный механизм | Высота подъема | m | 3 | |||||
| Количество падений цепи | 1 | 2 | 1 | 2 | ||||
| Выходная мощность двигателя | кВт | 0.75 | ||||||
| Скорость подъема при полной нагрузке | м/мин | 20 | 15 | 10 | 5 | 4 | 2 | |
| Скорость опускания при полной нагрузке | м/мин | 34 | 30 | 20 | 10 | 9 | 4.5 | |
| Расход воздуха | м³/мин | 1 | 1.3 | 1.5 | ||||
| Соединение для впуска воздуха | в | Рк1/2 | ||||||
| Размер воздушного шланга (внутренний диаметр) | мм | 12 | ||||||
| Размер цепи | мм | 6×18 | 7×21 | |||||
| Длина управляющего шланга | m | 3 | ||||||
| Уровень шума при подъеме при полной нагрузке | БД | 76 | 77 | |||||
| Снижение уровня шума при полной нагрузке | БД | 79 | ||||||
| Механизм перемещения тележки | Выходная мощность двигателя | кВт | 0.25 | |||||
| Скорость движения при полной нагрузке | м/мин | 8~9 | ||||||
| Расход воздуха | м³/мин | 0.30 | 0.45 | |||||
| Соединение для впуска воздуха | в | Ркл/4 | ||||||
| Размер воздушного шланга (внутренний диаметр) | мм | 8 | ||||||
| Вес тележки | кг | 28 | ||||||
| Общий вес | кг | 48 | 62 | |||||
| Примечания: 1. Длина управляющего шланга рассчитана исходя из стандартной высоты подъема 3 м. 2. Общий вес рассчитан исходя из высоты подъема 3 м. 3. Для получения подробной информации или особых требований свяжитесь с нашими инженерами по продажам. | ||||||||
Типичные применения:
*Системы подвесных направляющих на сборочных линиях.
*Многостанционная подача материала в мастерских
*Установки для окраски (требование взрывобезопасности)
*Химические и нефтехимические предприятия
*Складское перемещение товаров по путевой сети
*Горные и подземные работы
*Пищевые предприятия (доступны гигиенические, безмасляные варианты)
*Интеграция стрелового крана и легкорельсового транспорта.
