Описание продукта

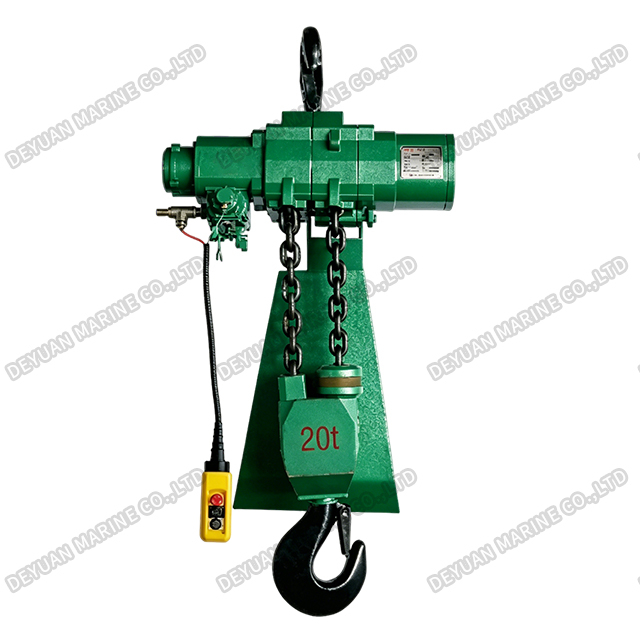

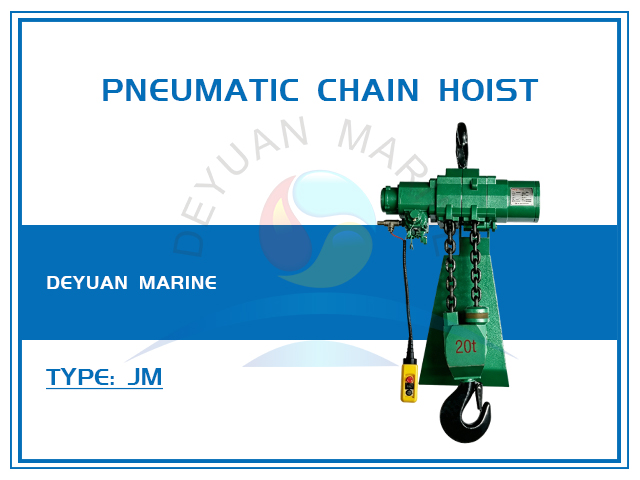

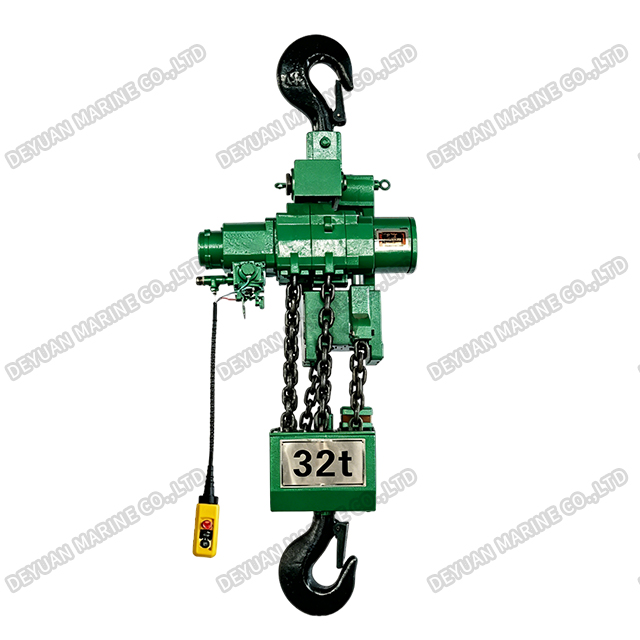

Пневматическая цепная таль (WLL10-32T)
Введение продукта:
Пневматическая цепная таль (10–32 т) представляет собой вершину технологии пневматического подъема большой грузоподъемности, разработанную для погрузочно-разгрузочных работ сверхтяжелых материалов в самых требовательных отраслях промышленности. Эта серия грузоподъемностью от 10 до 32 тонн предназначена для замены или дополнения больших электрических мостовых кранов в средах, где взрывобезопасность, надежность и экстремальная грузоподъемность не подлежат обсуждению.
Основные сильные стороны:
1. Сверхвысокая грузоподъемность
Серия JM, способная выдерживать нагрузки от 10 до 32 тонн, использует многоступенчатые планетарные редукторы и высокоэффективные лопастные пневматические двигатели, обеспечивающие исключительный выходной крутящий момент при сохранении плавного ускорения и замедления — даже при максимальной мощности.
2. Абсолютная искробезопасность.
Благодаря отсутствию электрических компонентов подъемник полностью исключает источники возгорания, что делает его предпочтительным решением для:
*Зона 0/1/2, взрывоопасная газовая среда.
*Зона 20/21/22 с горючей пылью.
*Добыча полезных ископаемых, богатых метаном.
*Морские нефтяные вышки и суда FPSO.
*Химические реакторы и зоны обработки растворителей.
3. Фиксированная установка для максимальной стабильности.
Предназначен для постоянной подвески на сверхпрочных структурных балках, порталах или специально построенных опорных рамах. Фиксированная конфигурация обеспечивает оптимальное выравнивание груза и сводит к минимуму раскачивание маятника при работе с негабаритными или асимметричными тяжелыми грузами, что критически важно для безопасности при операциях с высокой производительностью.
4. Точное управление при полной нагрузке
Пневматические пропорциональные клапаны обеспечивают бесступенчатое регулирование скорости, позволяя операторам выполнять позиционирование массивных компонентов на микронном уровне, что важно для:
*Установка турбины и генератора
* Замена штампа для тяжелого пресса
*Расположение труб большого диаметра и сосудов.
*Точное выравнивание тяжелой техники

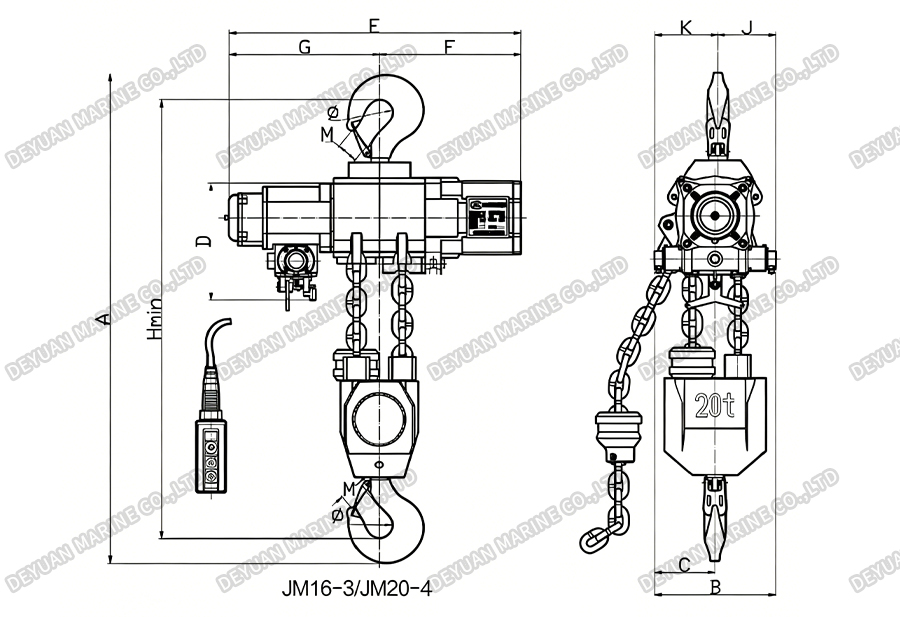

Габаритные размеры (JM16-3/JM20-4):

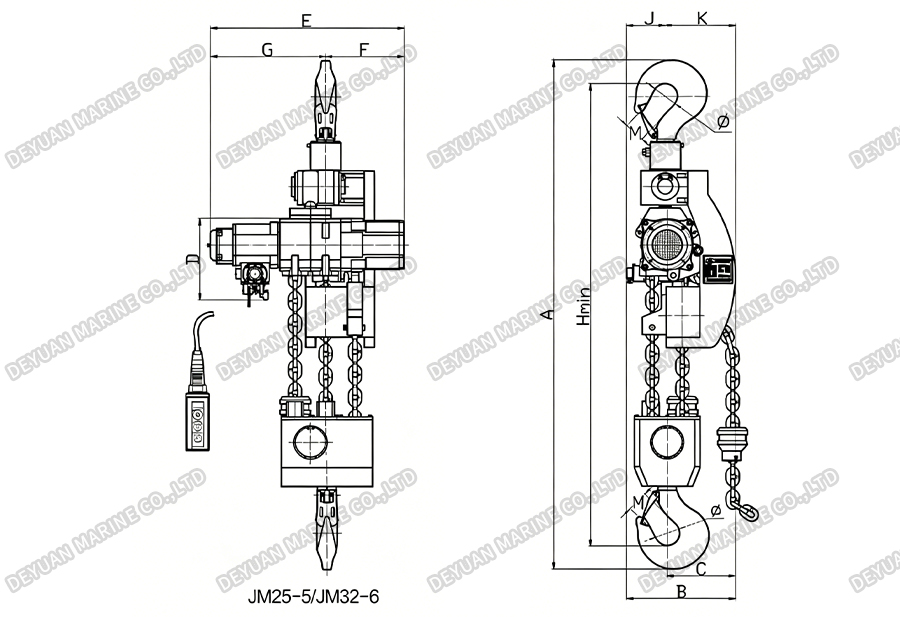

Габаритные размеры (JM25-5/JM32-6):
| Модель | ДЖМ10-2 | ДЖМ16-3 | ДЖМ20-4 | ДЖМ25-5 | ДЖМ32-6 | |
| A | мм | 1100 | 1260 | 1770 | ||
| B | мм | 266 | 318 | 428 | ||
| C | мм | 147 | 174 | 159 | 256 | |
| D | мм | 310 | ||||
| E | мм | 646 | 764 | |||
| F | мм | 310 | 370 | |||
| G | мм | 336 | 394 | |||
| Хмин | мм | 970 | 1150 | 1600 | ||
| J | мм | 90 | 151 | |||
| K | мм | 176 | 167 | 277 | ||
| φ | мм | 63 | 71 | 90 | ||
| M | мм | 50 | 56 | 71 | ||
Технические параметры:
| Модель | ДЖМ10-2 | ДЖМ16-3 | ДЖМ20-4 | ДЖМ25-5 | ДЖМ32-6 | |
| Классификация обязанностей | М3 | |||||
| Грузоподъемность | t | 10 | 16 | 20 | 25 | 32 |
| Высота подъема | m | 3 | ||||
| Количество падений цепи | 2 | 3 | 4 | 5 | 6 | |
| Выходная мощность двигателя | кВт | 3.5 | ||||
| Рабочее давление | бар (кг/см²) | 6 | ||||
| Скорость подъема без нагрузки | м/мин | 2.8 | 1.8 | 1.4 | 1.1 | 0.9 |
| Скорость подъема при полной нагрузке | м/мин | 1.0 | 0.8 | 0.55 | 0.5 | 0.4 |
| Скорость опускания при полной нагрузке | м/мин | 3.0 | 1.6 | 1.3 | 1.2 | 1.0 |
| Расход воздуха | м³/мин | 5.5 | ||||
| Соединение для впуска воздуха | в | ПЦ3/4 | ||||
| Размер воздушного шланга (внутренний диаметр) | мм | 25 | ||||
| Размер цепи | мм | 16х45 | ||||
| Длина управляющего шланга | m | 3 | ||||
| Уровень шума (подъем с полной нагрузкой) | дБ | 78 | ||||
| Уровень шума (опускание при полной нагрузке) | дБ | 80 | ||||
| Масса | кг | 148 | 230 | 280 | 300 | 330 |
| Примечания: 1. Длина управляющего шланга рассчитана исходя из стандартной высоты подъема 3 м. 2. Вес нетто рассчитан исходя из высоты подъема 3 м. 3. Когда рабочее давление составляет 4 бар, подъемник должен работать с пониженной грузоподъемностью. Для получения подробной информации или особых требований свяжитесь с нашими инженерами по продажам. | ||||||
Основные приложения:
*Производство и сборка тяжелого оборудования.
*Горные и подземные работы
*Строительство и обслуживание нефтегазовых платформ.
*Выработка электроэнергии (управление турбиной/генератором)
* Сталелитейное производство и производство тяжелых металлов.
*Монтаж трубопроводов большого диаметра.
*Судостроение и работа в сухом доке.
*Цехи по ремонту и техническому обслуживанию тяжелой техники
