Пневматические подъемники типа HQ (16~100 т)

Пневматические подъемники типа HQ (16~100 т)

Введение продукта:

Пневматический подъемник серии HQ — это высокопроизводительное взрывозащищенное подъемное решение, разработанное для сложных промышленных условий, где безопасность и надежность имеют первостепенное значение. Работая полностью на сжатом воздухе, он исключает риск возникновения электрических искр, что делает его идеальным выбором для опасных зон, включая нефтеперерабатывающие заводы, химические заводы, угольные шахты, покрасочные цеха, текстильные фабрики и верфи.

Подъемник работает за счет использования сжатого воздуха для привода пневматического двигателя, который передает мощность через планетарный редуктор для увеличения крутящего момента и привода звездочки подъемной цепи. Серия HQ состоит из трех основных узлов: подъемного механизма (включая пневматический двигатель, планетарный редуктор, узел подвески, тормозную систему, грузовую цепь и главный регулирующий клапан), механизма перемещения (пневматическая тележка для горизонтального перемещения) и системы распределения воздуха. Операции подъема и опускания точно контролируются с помощью главного регулирующего клапана, а тормозной механизм обеспечивает надежное позиционирование и остановку в любой точке.

Принцип работы пневматического подъемника:

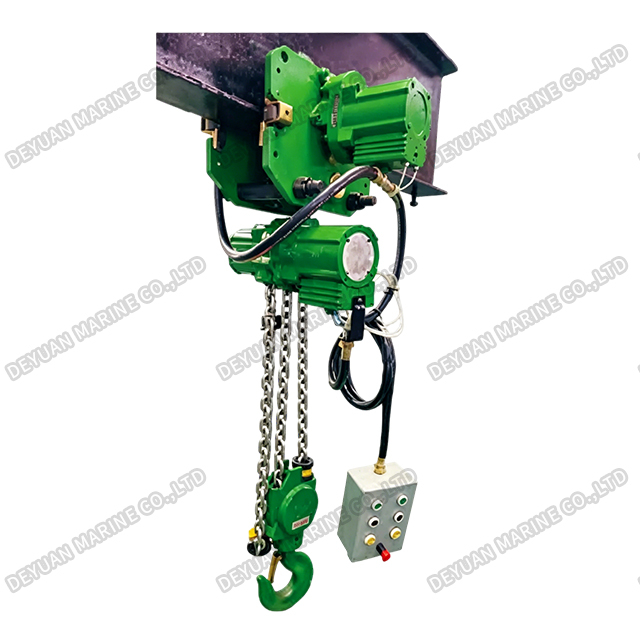

Пневматический подъемник использует сжатый воздух в качестве источника энергии для привода пневматического двигателя. Вращение передается через коробку передач, которая увеличивает крутящий момент, а затем приводит звездочку во вращение подъемной цепи, тем самым завершая операцию подъема. Подъемник в основном состоит из пневматического двигателя, планетарного редуктора, клапанов ручного управления, главного регулирующего клапана, узла подвески, тормозного механизма и грузовой цепи. Пневматический подъемник можно комбинировать с взрывозащищенными ручными тележками или пневматическими тележками, образуя мобильную пневматическую подъемную систему. Подъемный механизм управляет главным регулирующим клапаном для подъема и опускания грузов, а тормоз включается или выключается для обеспечения позиционирования и остановки во время работы. Цепная пневматическая таль обеспечивает безопасность подъемных операций. Подъемный механизм можно использовать как стационарный блок или устанавливать под передвижным механизмом для мобильного применения.

Технические характеристики:

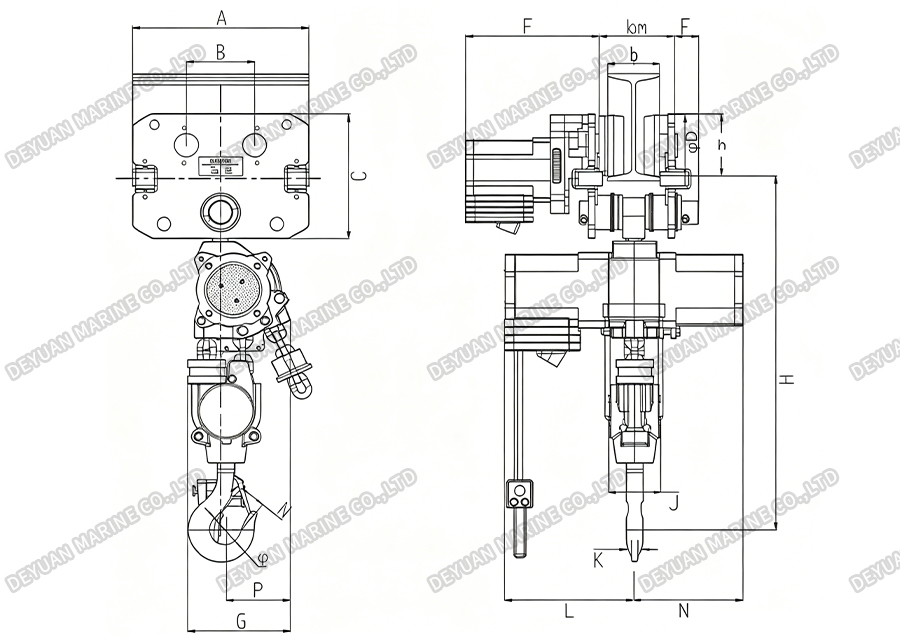

Габаритный чертеж пневматического подъемника 1:

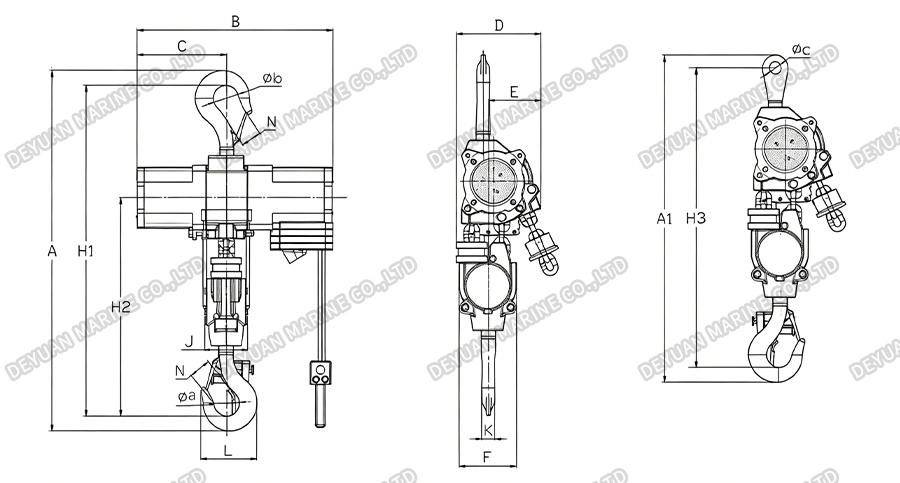

Схематический чертеж пневматического подъемника 2:

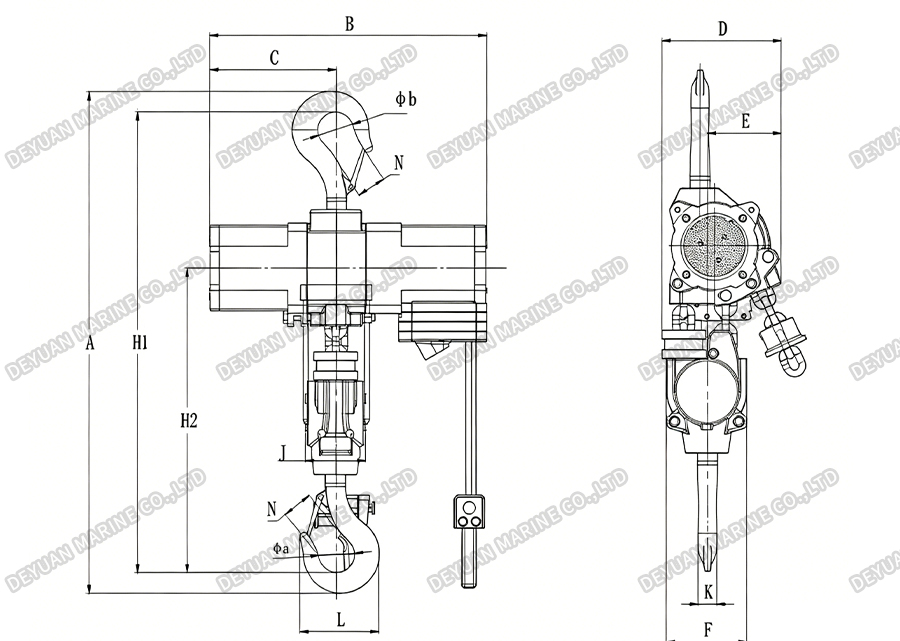

Схематический чертеж пневматического подъемника 3:

Ключевые преимущества серии HQ:

1. Искробезопасность во взрывобезопасности: работает полностью без искр, без каких-либо электрических компонентов, соответствует строгим требованиям зоны ATEX и исключает источники возгорания в легковоспламеняющихся средах.

2. Бесступенчатое управление скоростью: обеспечивает плавное и точное позиционирование груза до уровня сантиметра, при этом скорость подъема значительно выше, чем у ручных или электрических подъемников.

3. Защита от перегрузки: автоматически останавливает двигатель при попытке поднять груз, превышающий номинальную грузоподъемность, предотвращая повреждение оборудования и обеспечивая безопасность оператора.

4. Защита от отключения воздуха: в случае внезапного прекращения подачи сжатого воздуха автоматически срабатывает механический тормоз нагрузки, чтобы предотвратить неконтролируемое падение груза.

5.100% непрерывный рабочий цикл: проходящий сжатый воздух постоянно охлаждает двигатель, устраняя риск перегрева и обеспечивая бесперебойную работу даже на многосменных производственных линиях.

6. Надежность и удобство обслуживания: серия HQ не содержит электронных компонентов и выдерживает пыль, влагу, высокие температуры и вибрацию. Компактная и легкая конструкция (на 40–50 % легче электрических тельферов) упрощает монтаж и транспортировку.

7. Доступные грузоподъемностью от 16 до 100 тонн с различной высотой подъема и конфигурациями цепей, серия HQ может быть сконфигурирована как стационарная единица или объединена с пневматическими тележками для мобильного применения на изогнутых или монорельсовых путях. Подъемник изготовлен в соответствии со стандартами качества ISO 9001 и имеет множество патентов на продукцию, что обеспечивает длительный срок службы и низкую совокупную стоимость владения.
