Описание продукта

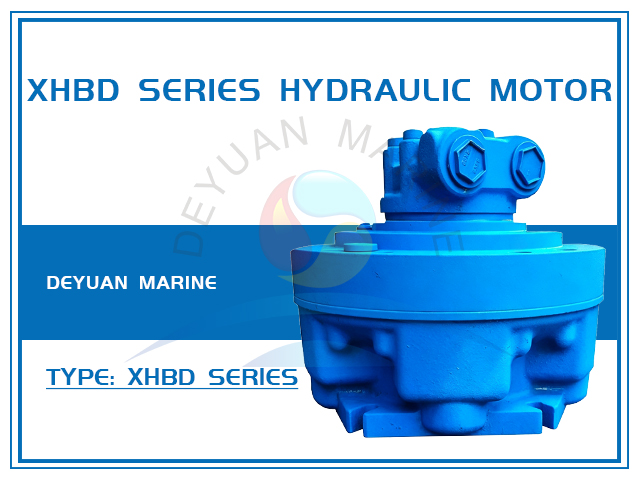

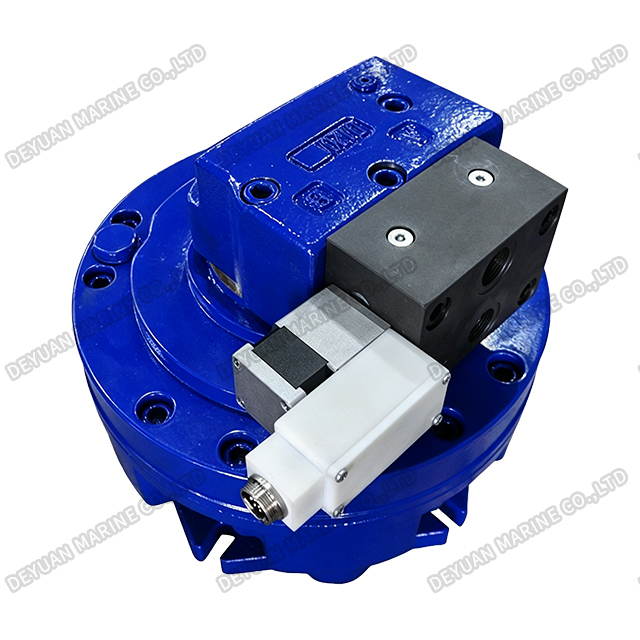

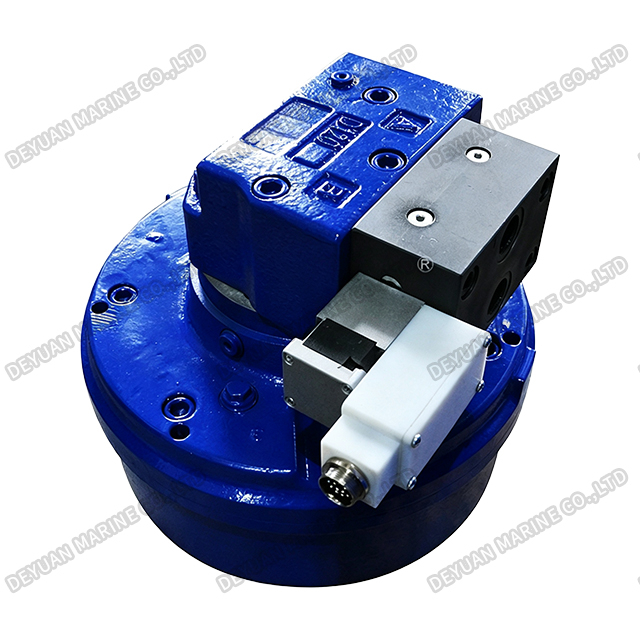

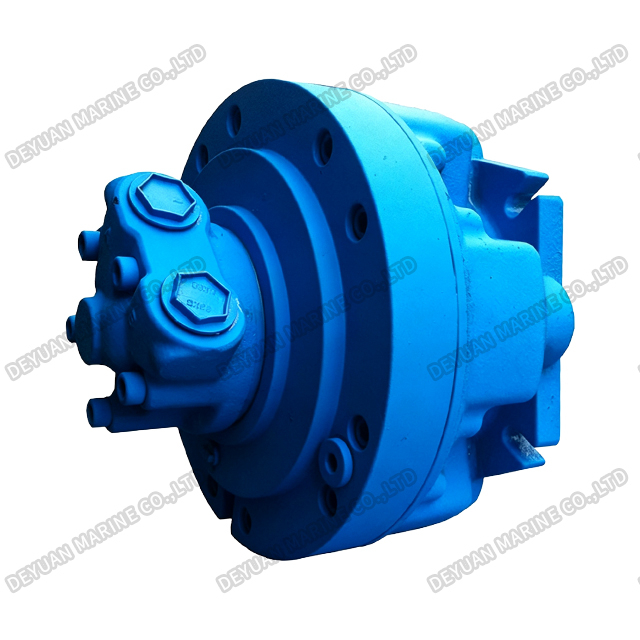

Гидравлический двигатель серии XHBD
Введение продукта:
Гидравлический двигатель серии XHBD (включает модели XHBD1, XHBD2 и XHBD3) представляет собой новое поколение пятицилиндровых радиально-поршневых гидравлических двигателей. Серия XHBD, созданная на основе проверенных высокопроизводительных и надежных компонентов серии XHS, представляет собой инновационную конструкцию промежуточного подшипника скольжения, в которой используются новые материалы и новейшие технологии обработки, что значительно расширяет возможности продукта.
В отличие от традиционных двигателей с фиксированным рабочим объемом, серия XHBD имеет переменный рабочий объем, достигаемый за счет изменения эксцентриситета коленчатого вала двигателя. Это позволяет осуществлять динамическую или статическую регулировку от высокого к малому рабочему объему (и наоборот) с помощью внешнего низковольтного управляющего сигнала. Кроме того, двигатели XHBD оснащены коническими роликоподшипниками, выдерживающими осевые нагрузки, а в полом выходном валу установлен сбалансированный блок для снижения вибрации на высоких скоростях. Такая конструкция значительно повышает радиальную несущую способность.
Эта серия предлагает широкий диапазон рабочего объема (от 49,3 мл/об до 916 мл/об) и способна обеспечить высокий пусковой момент, стабильную работу на низких скоростях и высокий механический КПД как в режиме большого, так и в низком рабочем объеме. Максимальная скорость определяется потоком масла, подаваемого в двигатель. Кроме того, серия XHBD включает в себя двухскоростной двигатель (первый в отечественном производстве, успешно заявленный на национальный патент на изобретение), основные детали которого обрабатываются на пятиосном обрабатывающем центре для обеспечения точности. (Примечание: двигатели серии BD не поддерживают режим свободного вращения/отверстия).

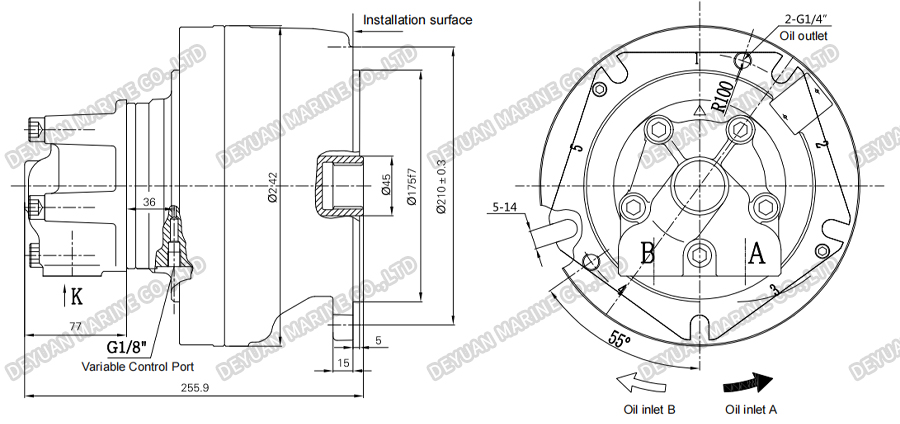

Габаритный чертеж:

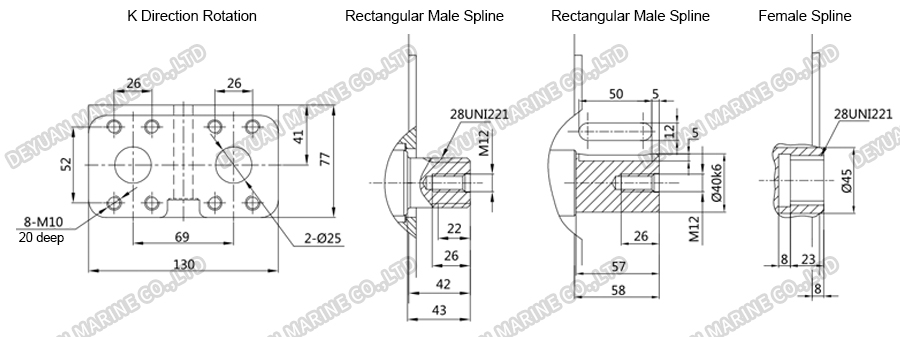

Тип удлинения вала:

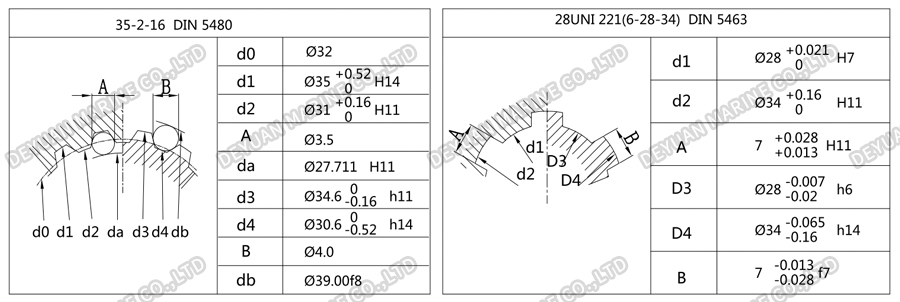

Параметры сплайна:
Примечание. Выше представлен контурный чертеж гидравлического двигателя XHBD1. Если вам нужно просмотреть чертежи других моделей, свяжитесь с нашим отделом продаж.
Технические характеристики:
| Модель XHBD1 | ||||||||||||||||||
| Параметр | 100 | 175 | 250 | |||||||||||||||
| Теоретическое смещение (мл/об) | 99 | 25 | 172 | 43 | 243 | 60 | ||||||||||||
| Теоретический крутящий момент (Нм/МПа) | 15.4 | 9.3 | 26.8 | 6.7 | 37.9 | 9.5 | ||||||||||||
| Номинальное давление (МПа) | 30 | 26.5 | 25 | |||||||||||||||
| Максимальное давление (МПа) | 42.5 | 40 | 37.5 | |||||||||||||||
| Макс. Скорость вращения (об/мин) | 1500 | 3500 | 1000 | 3000 | 850 | 2500 | ||||||||||||
| Максимальная мощность (кВт) | 55 | 42 | 55 | 55 | 55 | 55 | ||||||||||||
| Модель XHBD2 | ||||||||||||||||||
| Параметр | 500 | 350 | 250 | |||||||||||||||
| Теоретическое смещение (мл/об) | 493 | 247 | 493 | 160 | 493 | 121 | 347 | 173 | 347 | 113 | 347 | 87 | 251 | 126 | 251 | 82 | 251 | 63 |
| Теоретический крутящий момент (Нм/МПа) | 76.9 | 38.5 | 76.9 | 25.5 | 76.9 | 19.2 | 54.2 | 27 | 54.2 | 18 | 54.2 | 13.6 | 39.2 | 19.7 | 39.2 | 13 | 39.2 | 9.8 |
| Номинальное давление (МПа) | 25 | 25 | 25 | |||||||||||||||
| Максимальное давление (МПа) | 35 | 37.5 | 42.5 | |||||||||||||||
| Макс. Скорость вращения (об/мин) | 800 | 1600 | 800 | 2000 | 800 | 2200 | 1000 | 1800 | 1000 | 2000 | 1000 | 2200 | 1000 | 1800 | 1000 | 2000 | 800 | 2400 |
| Максимальная мощность (кВт) | 75 | 65 | 75 | 65 | 75 | 65 | 75 | 65 | 75 | 65 | 75 | 65 | 70 | 60 | 70 | 60 | 70 | 60 |
| Модель XHBD3 | ||||||||||||||||||
| Параметр | 600 | 800 | 900 | |||||||||||||||
| Теоретическое смещение (мл/об) | 640 | 221 | 810 | 280 | 916 | 317 | ||||||||||||
| Теоретический крутящий момент (Нм/МПа) | 102 | 35 | 129 | 45 | 146 | 50.5 | ||||||||||||
| Номинальное давление (МПа) | 25 | 25 | 25 | |||||||||||||||
| Максимальное давление (МПа) | 40 | 37.5 | 35 | |||||||||||||||
| Макс. Скорость вращения (об/мин) | 800 | 1600 | 700 | 1400 | 600 | 1200 | ||||||||||||
| Максимальная мощность (кВт) | 100 | 80 | 100 | 80 | 100 | 80 | ||||||||||||
Ключевые особенности:
1. Переменное смещение и двойная скорость: регулирует смещение путем изменения эксцентриситета двигателя с помощью сигналов управления низкого давления. Предлагает функцию двойной скорости для гибкой работы.
2. Усовершенствованная конструкция подшипников и вала: конические роликоподшипники выдерживают осевые нагрузки, а встроенный сбалансированный блок минимизирует высокоскоростную вибрацию и повышает допустимую радиальную нагрузку.
3. Превосходный запуск и производительность на низкой скорости: Чрезвычайно низкий коэффициент трения на подшипниках скольжения обеспечивает высокий пусковой крутящий момент и стабильную выходную мощность на низкой скорости без ползания или колебаний.
4. Высокая эффективность: Поддерживает высокий механический КПД независимо от того, работает ли он с большим или низким рабочим объемом.
5.Надежное производство: основные компоненты импортируются и обрабатываются на пятиосных обрабатывающих центрах, что обеспечивает высокую точность и надежность.
Применимый диапазон продуктов:
*Машина для литья под давлением.
*Машины легкой промышленности.
*Строительная техника.
*Металлургический станок.
*Нефтяное оборудование.
*Горнодобывающее оборудование.
*Геологоразведочное оборудование.
*Железнодорожное оборудование.
*Баржевое оборудование.
*Природоохранное оборудование.
* Станок.
*Сельскохозяйственная техника.
