Описание продукта

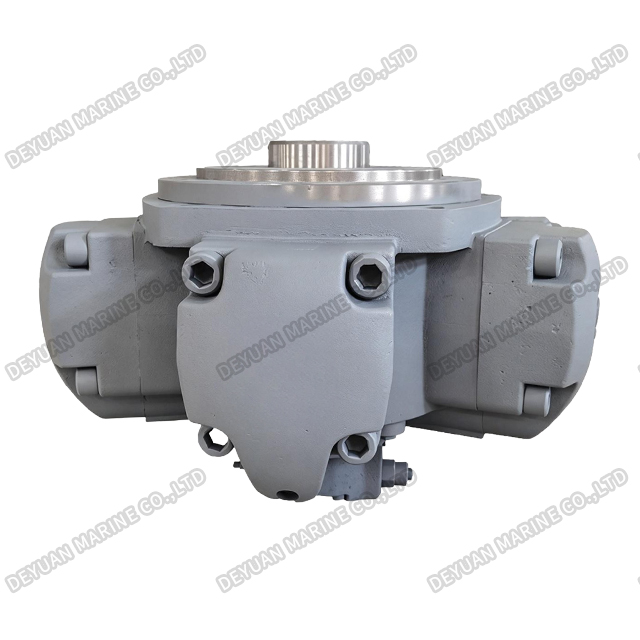

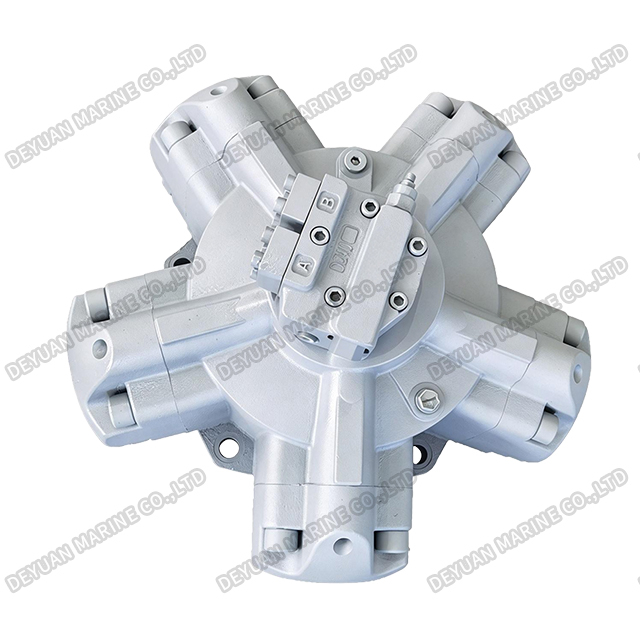

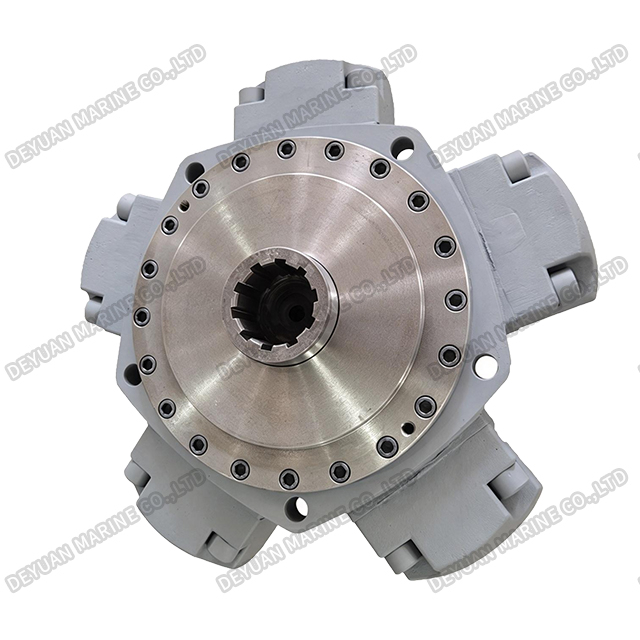

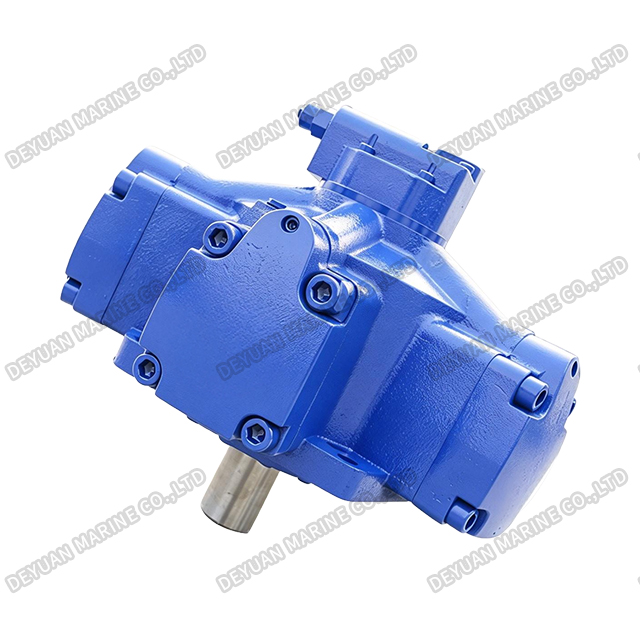

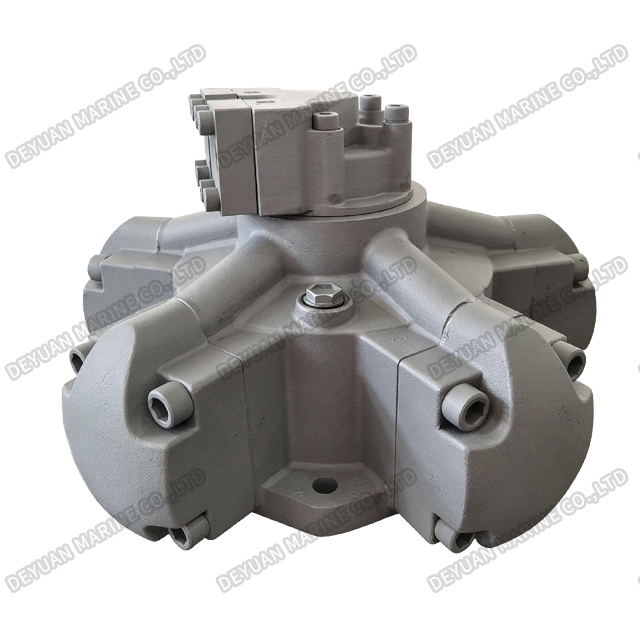

Тип шатуна коленчатого вала Гидравлический двигатель с высоким крутящим моментом
Введение продукта:
Серия XHM представляет собой комплексную линейку низкоскоростных и высокомоментных гидравлических двигателей с коленчатым валом. Эта серия, объединяющая семейства XHM16, XHM31, XHM40 и XHM100, разработана для обеспечения исключительной плотности мощности и надежной работы для самых требовательных промышленных приложений, работающих в тяжелых условиях.
Основные характеристики и конфигурации:
1. Широкий диапазон рабочего объема: серия охватывает широкий теоретический рабочий объем от 1413 мл/об (XHM16) до 9982 мл/об (XHM100), обеспечивая гибкое согласование скорости и крутящего момента для различных требований системы.
2.Надежность: в зависимости от конкретной модели двигатели обеспечивают номинальное давление от 16 до 25 МПа и номинальный крутящий момент в диапазоне от 4500 Нм до впечатляющих 25550 Нм. Максимальная выходная мощность варьируется от 95 до 120 кВт.
3. Универсальные распределительные пластины. Двигатели оснащены различными вариантами распределительных пластин (D47, D90 и D250) в соответствии с конкретными требованиями к расходу и установочными размерами.
4.Двунаправленная работа: конструкция имеет симметричную конструкцию, обеспечивающую плавное вращение в направлении K (вход масла A и вход масла B), что позволяет работать вперед и назад.
5. Прочная конструкция: имеет прочную установочную поверхность с равномерно распределенными сквозными отверстиями для надежного монтажа. Оборудован стандартными маслоприемниками (A, B) и специальными маслоотводами (например, 2-G1/2', 2-M22X1,5) для эффективного дренажа и охлаждения.

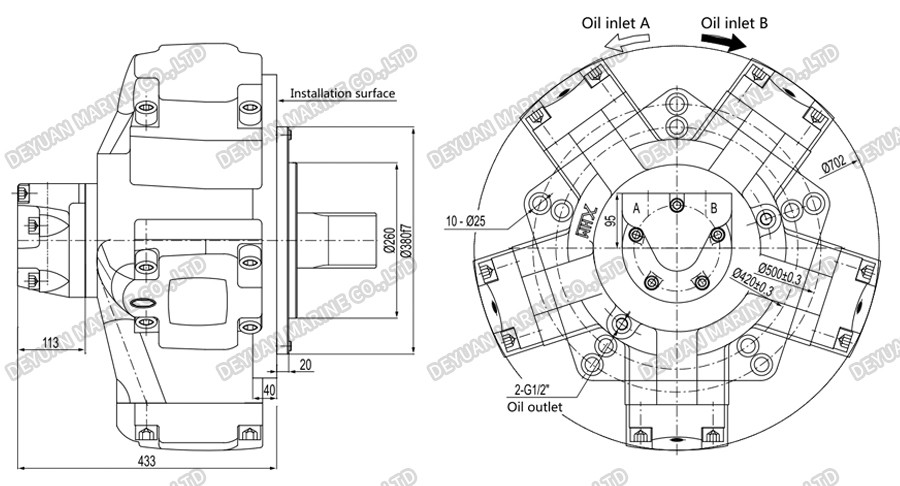

Габаритный чертеж:

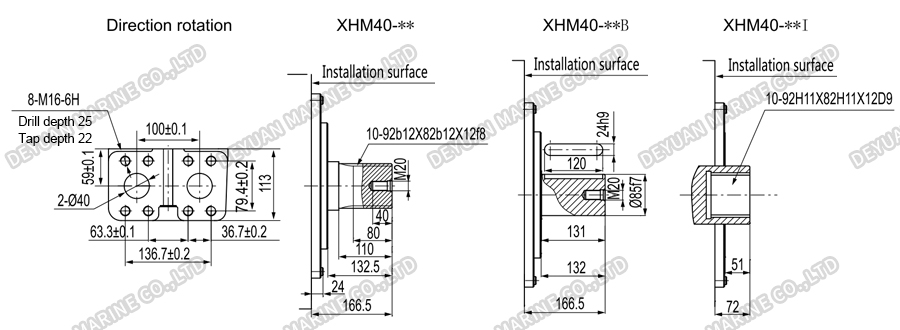

Тип удлинения вала:
Примечание. Выше представлен контурный чертеж гидравлического двигателя XHM40. Если вам нужно просмотреть чертежи других моделей, свяжитесь с нашим отделом продаж.
Технические характеристики:
| Модель | Теоретическое смещение (мл/об) | Номинальное давление (МПа) | Максимальное давление (МПа) | Номинальный крутящий момент (Нм) | Теоретический крутящий момент (Нм/МПа) | Максимальная мощность (кВт) | Макс. Скорость вращения (об/мин) | Вес (кг) | |
| XHM16 | ХМ16-1400 | 1413 | 20 | 30 | 4500 | 225 | 95 | 300 | 170 |
| XHM16-1600 | 1648 | 20 | 30 | 5248 | 262 | 95 | 250 | 170 | |
| ХМ16-1800 | 1815 | 18 | 28 | 5184 | 288 | 95 | 220 | 170 | |
| ХХМ16-2000 | 2035 | 16 | 25 | 5168 | 323 | 95 | 200 | 170 | |
| XHM16-2300 | 2267 | 16 | 20 | 5763 | 360 | 95 | 160 | 170 | |
| ХХМ16-3000 | 3041 | 16 | 20 | 7326 | 483 | 95 | 120 | 170 | |
| XHM31 | ХМ31-2500 | 2553 | 25 | 32 | 9523 | 405 | 110 | 120 | 298 |
| ХХМ31-2800 | 2683 | 25 | 32 | 10559 | 443 | 110 | 120 | 298 | |
| ХХМ31-3000 | 3063 | 20 | 25 | 9135 | 485 | 110 | 120 | 298 | |
| XHM31-3150 | 3218 | 20 | 25 | 9392 | 500 | 110 | 120 | 298 | |
| ХМ31-3500 | 3462 | 20 | 25 | 10220 | 544 | 110 | 120 | 298 | |
| ХХМ31-4000 | 4155 | 20 | 25 | 12481 | 665 | 110 | 110 | 298 | |
| ХМ31-4500 | 4524 | 20 | 25 | 13508 | 720 | 110 | 110 | 298 | |
| ХМ31-5000 | 4828 | 16 | 20 | 12387 | 825 | 110 | 110 | 298 | |
| XHM40 | ХМ40-3500 | 3462 | 20 | 25 | 10220 | 544 | 120 | 120 | 420 |
| ХМ40-4000 | 4155 | 20 | 25 | 12481 | 665 | 120 | 120 | 420 | |
| ХМ40-4500 | 4524 | 20 | 25 | 13508 | 720 | 120 | 120 | 420 | |
| ХМ40-5000 | 4988 | 20 | 25 | 15900 | 795 | 120 | 100 | 420 | |
| ХМ40-5500 | 5508 | 20 | 25 | 17490 | 875 | 120 | 100 | 420 | |
| ХМ40-6300 | 6311 | 20 | 25 | 19080 | 954 | 120 | 100 | 420 | |
| ХМ100 | ХХМ100-6300 | 6765 | 20 | 25 | 18330 | 975 | / | 125 | 700 |
| ХМ100-8000 | 8298 | 20 | 25 | 23000 | 1223 | / | 125 | 700 | |
| ХХМ100-10000 | 9982 | 20 | 25 | 25550 | 1669 | / | 100 | 700 | |
Приложения:
Идеально подходит для тяжелой техники, требующей высокого крутящего момента на низких скоростях, такой как морские лебедки, горнодобывающее оборудование, металлургическое оборудование, строительные краны и тяжелые промышленные приводы.
