Описание продукта

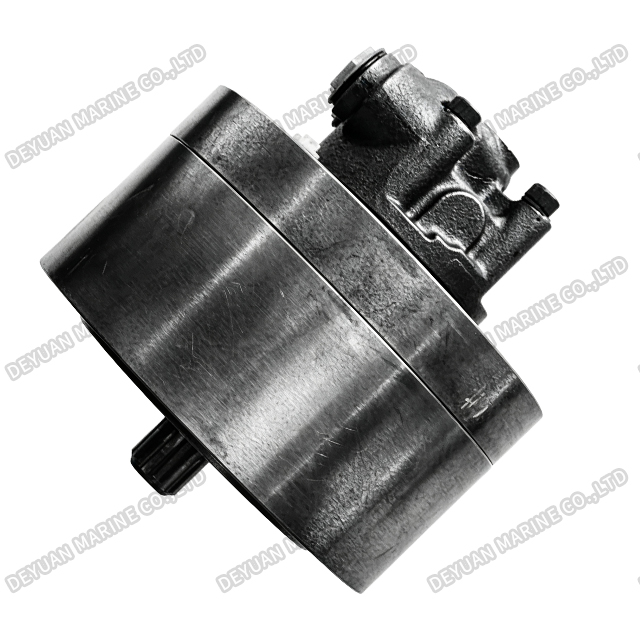

Низкоскоростной гидравлический двигатель XHGS с высоким крутящим моментом
Введение продукта:
Низкоскоростной гидравлический двигатель с высоким крутящим моментом XHGS — это усовершенствованный высокоэффективный гидравлический компонент, созданный на основе двигателя XHS, который представляет собой значительный скачок в производительности и долговечности. Низкоскоростной гидравлический двигатель с высоким крутящим моментом XHGS состоит из трех основных моделей: XHGS05, XHGS1 и XHGS2.

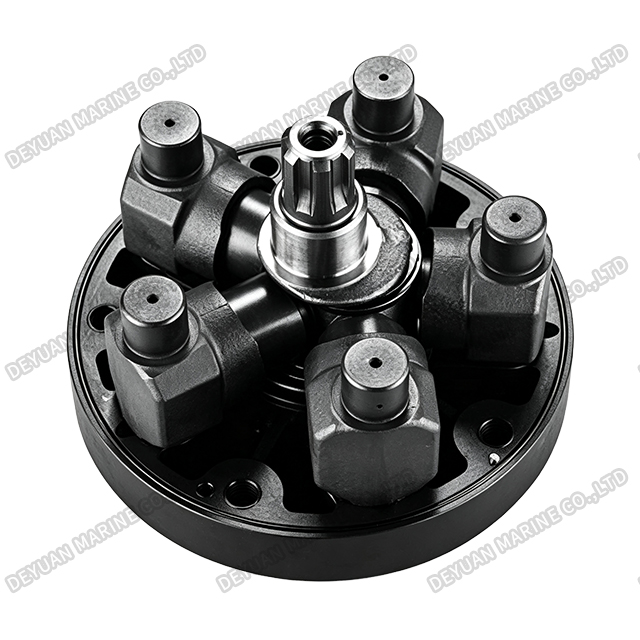

Серия XHGS, разработанная для обеспечения превосходной производительности, содержит несколько важных механических усовершенствований. Он оснащен разделителями на роликовых подшипниках коленчатого вала для максимизации скорости двигателя, а поверхность плунжера и цилиндра покрыта износостойкими материалами для продления срока службы. Вал цилиндра с проушиной удлинен, чтобы усилить направляющее действие плунжера, а втулка удалена, поэтому цилиндр непосредственно вращается и качается внутри корпуса. Корпус и крышка имеют открытые балансировочные канавки и обработаны азотированием для обеспечения гидравлической статической балансировки, динамической стабильности и исключительной стойкости к истиранию.

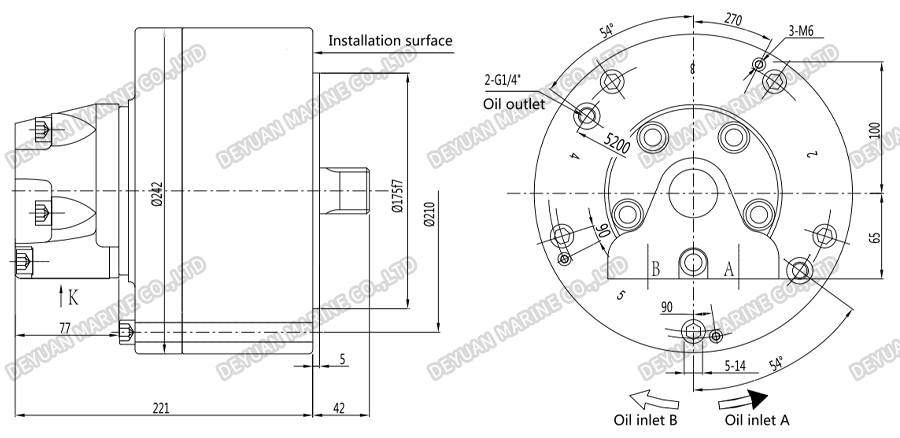

Габаритный чертеж:

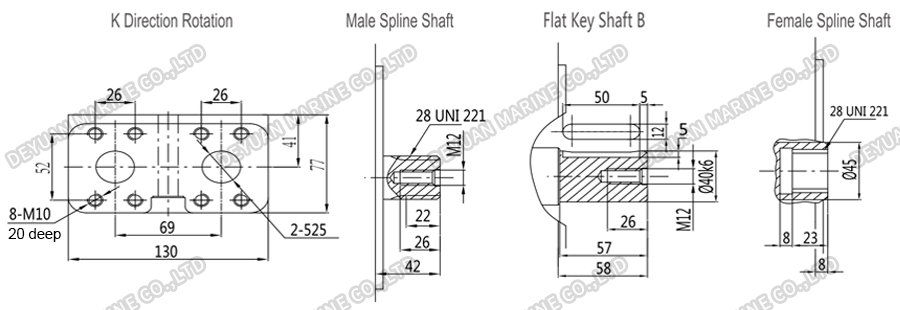

Тип удлинения вала:

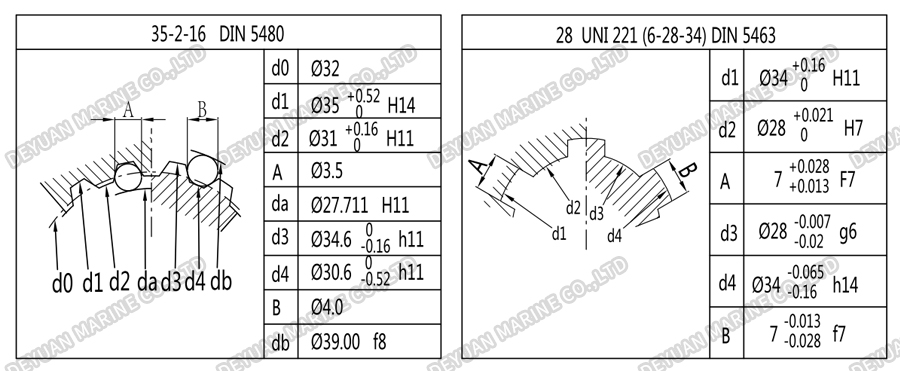

Параметры сплайна:
Примечание. Выше представлен контурный чертеж гидравлического двигателя XHGS1. Если вам нужно просмотреть чертежи других моделей, свяжитесь с нашим отделом продаж.
Технические характеристики:
| Модель XHGS05 | ||||||
| Технические параметры | 05-75 | 05-90 | 05-110 | 05-130 | 05-150 | / |
| Теоретическое смещение (мл/об) | 74 | 86 | 115 | 129 | 151 | |
| Номинальное давление (МПа) | 25 | 25 | 25 | 25 | 25 | |
| Максимальное давление (МПа) | 42.5 | 40 | 40 | 40 | 40 | |
| Номинальный крутящий момент (Нм) | 295 | 343 | 458 | 513 | 600 | |
| Теоретический крутящий момент (Нм/МПа) | 11.8 | 13.7 | 18.3 | 20.5 | 24 | |
| Максимальная мощность (кВт) | 40 | 40 | 40 | 40 | 40 | |
| Макс. Скорость вращения (об/мин) | 1500 | 1500 | 1200 | 1000 | 1000 | |
| Вес (кг) | 26 | 26 | 26 | 26 | 26 | |
| Модель XHGS1 | ||||||
| Технические параметры | 1-100 | 1-150 | 1-175 | 1-200 | 1-250 | / |
| Теоретическое смещение (мл/об) | 99 | 154 | 172 | 201 | 243 | |
| Номинальное давление (МПа) | 25 | 25 | 25 | 25 | 25 | |
| Максимальное давление (МПа) | 42.5 | 40 | 37.5 | 35 | 35 | |
| Номинальный крутящий момент (Нм) | 385 | 600 | 670 | 785 | 950 | |
| Теоретический крутящий момент (Нм/МПа) | 15.4 | 24 | 26.8 | 31.4 | 38 | |
| Максимальная мощность (кВт) | 55 | 55 | 55 | 55 | 55 | |
| Макс. Скорость вращения (об/мин) | 1500 | 1500 | 1200 | 1000 | 1000 | |
| Вес (кг) | 35 | 35 | 35 | 35 | 35 | |
| Модель XHGS2 | ||||||
| Технические параметры | 2-200 | 2-250 | 2-300 | 2-350 | 2-420 | 2-500 |
| Теоретическое смещение (мл/об) | 192 | 251 | 304 | 347 | 425 | 493 |
| Номинальное давление (МПа) | 25 | 25 | 25 | 25 | 25 | 25 |
| Максимальное давление (МПа) | 42.5 | 42.5 | 40 | 37.5 | 35 | 35 |
| Номинальный крутящий момент (Нм) | 750 | 980 | 1188 | 1355 | 1658 | 1923 |
| Теоретический крутящий момент (Нм/МПа) | 30 | 39.2 | 47.5 | 54.2 | 66.3 | 76.9 |
| Максимальная мощность (кВт) | 70 | 70 | 70 | 70 | 70 | 70 |
| Макс. Скорость вращения (об/мин) | 1150 | 1100 | 900 | 850 | 800 | 750 |
| Вес (кг) | 55 | 55 | 55 | 55 | 55 | 55 |
Ключевые особенности и преимущества:
1. Высокая скорость: обеспечивает в 2-3 раза более высокий коэффициент вращения по сравнению со стандартными двигателями XHS.
2. Высокая плотность мощности: обеспечивает на 50% больше мощности, чем двигатели XHS, что позволяет ему работать под высоким давлением и на высокой скорости с максимальным соотношением мощности к объему.
3. Широкий диапазон скоростей: имеет большое соотношение скоростей (от максимальной к минимальной скорости), обеспечивая более широкий спектр возможностей применения.
4. Повышенная долговечность: наследует все преимущества двигателя XHS, значительно улучшая износостойкость и срок службы за счет передовой обработки поверхности.
Применимый диапазон продуктов:
Благодаря своим исключительным эксплуатационным характеристикам серия XHGS широко используется в системах гидравлической трансмиссии:
*Машины для литья под давлением.
*Легкая промышленность и строительное машиностроение.
*Металлургическое и нефтяное оборудование.
*Горное и геологоразведочное оборудование.
*Железнодорожное и судовое оборудование.
*Охрана окружающей среды и станки.
*Сельскохозяйственная техника.
