Описание продукта

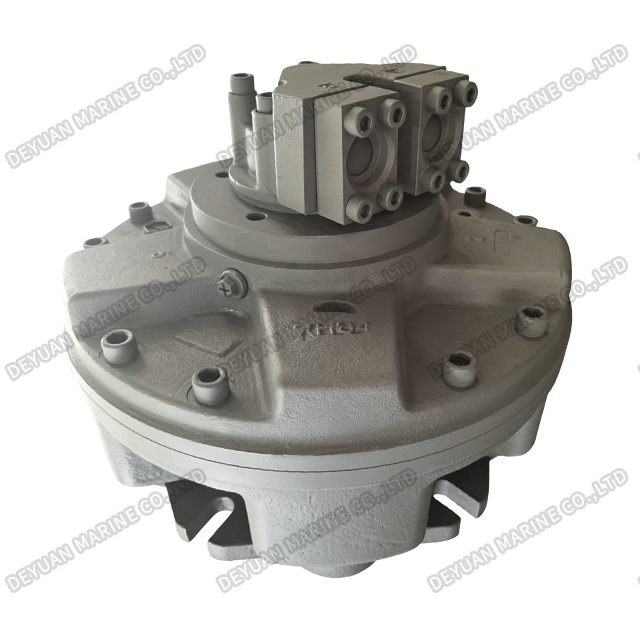

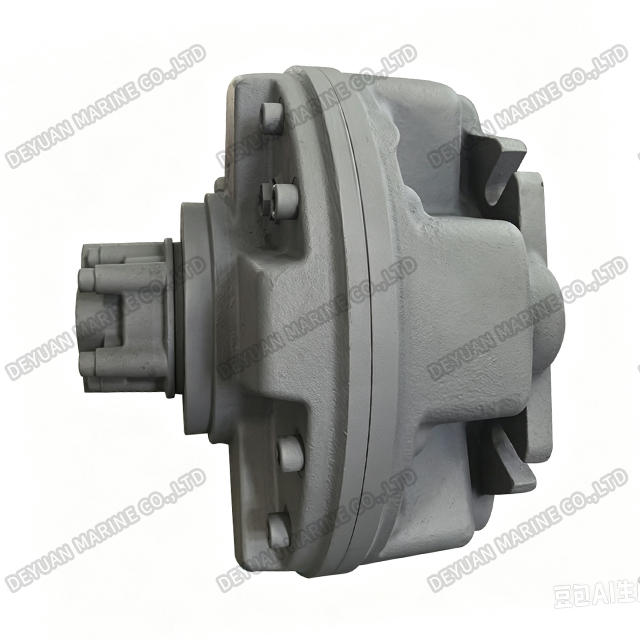

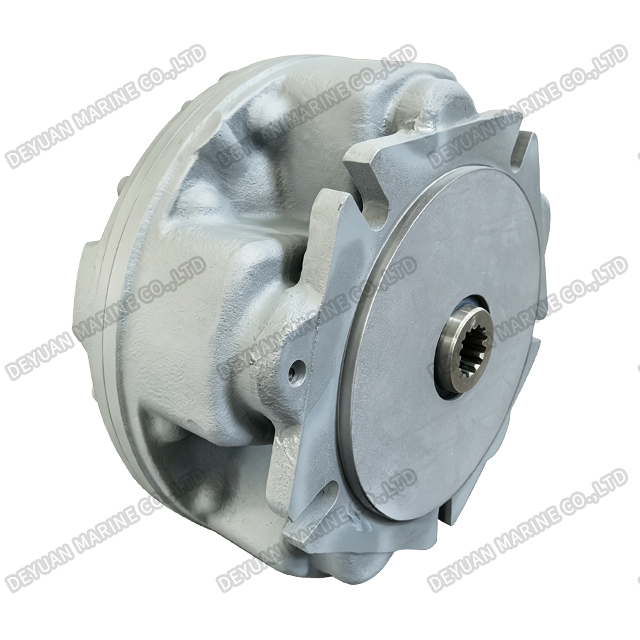

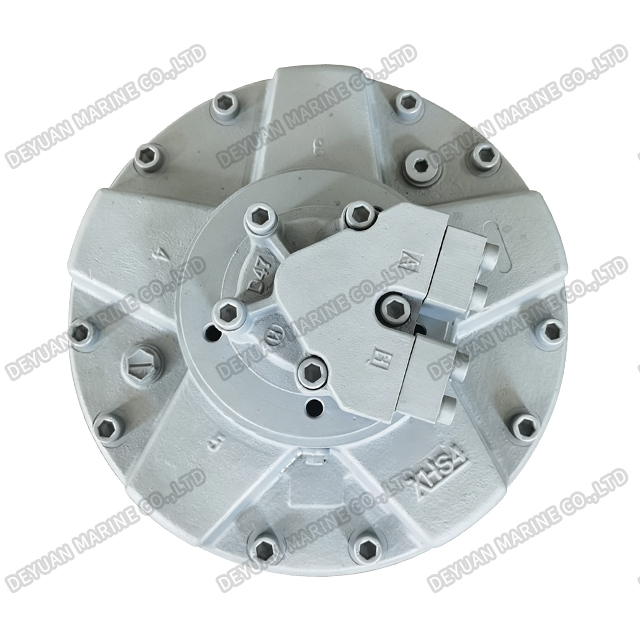

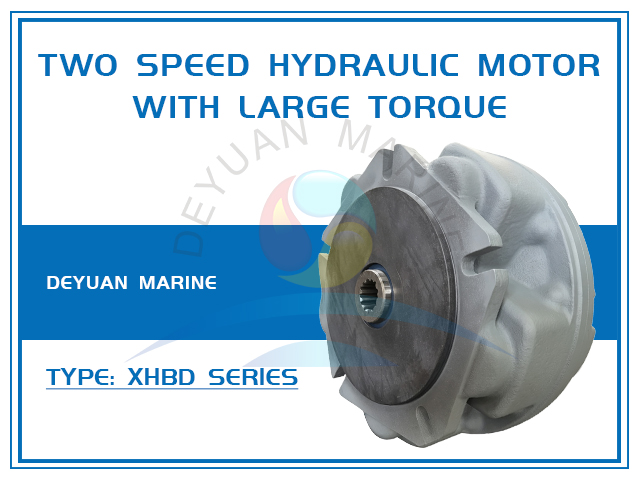

Двухскоростной гидравлический двигатель с большим крутящим моментом
Введение продукта:
Серия XHBD представляет собой линейку высокопроизводительных и сверхмощных судовых двухскоростных гидравлических двигателей, разработанных специально для суровых условий морской среды. Эти двигатели, обеспечивающие исключительный крутящий момент при двухскоростном режиме, являются идеальным силовым решением для морской палубной техники, лебедок, якорных лебедок и систем рулевого управления.
Ключевые особенности и преимущества:
1. Двухскоростная функциональность: двигатель имеет усовершенствованную двухскоростную конструкцию (конфигурация портов A и B), что позволяет плавно переключаться между режимами высокой скорости/низкого крутящего момента и низкой скорости/высокого крутящего момента. Это обеспечивает непревзойденную эксплуатационную гибкость при различных состояниях моря и условиях нагрузки.
2. Исключительно большой крутящий момент. Серия XHBD, созданная для работы с экстремальными нагрузками, обеспечивает теоретический крутящий момент в диапазоне от 192 Нм/МПа (XHBD4) до впечатляющих 3041 Нм/МПа (XHBD6).
3. Способность работать при высоком давлении: при номинальном давлении 25 МПа во всех моделях максимальное давление достигает 40 МПа (XHBD4), 42,5 МПа (XHBD5) и 35 МПа (XHBD6), что обеспечивает надежную работу в тяжелых условиях эксплуатации.
4. Прочная морская конструкция. Разработанные для долговечности в суровых условиях соленой воды, двигатели оснащены прочными монтажными фланцами, 2-G1/2-дюймовыми масляными портами и несколькими вариантами удлинения вала (шпоночный паз, прямоугольный шлиц и внутренний шлиц I), подходящие для различных морских трансмиссий.

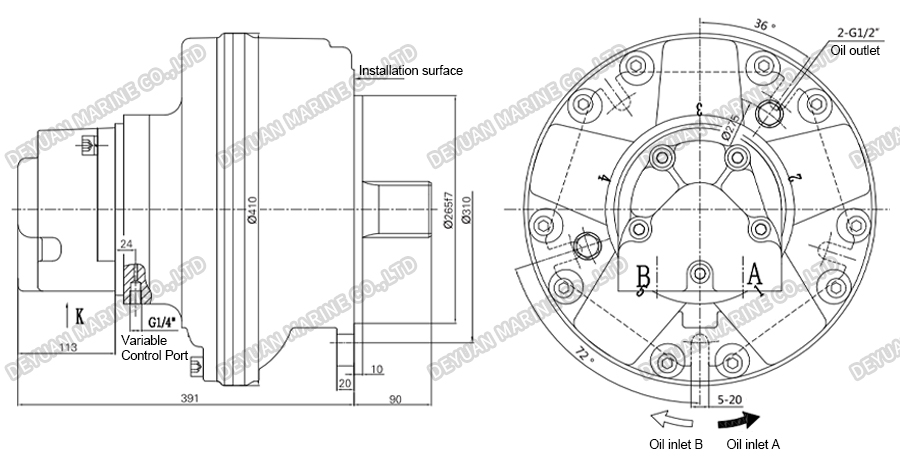

Габаритный чертеж:

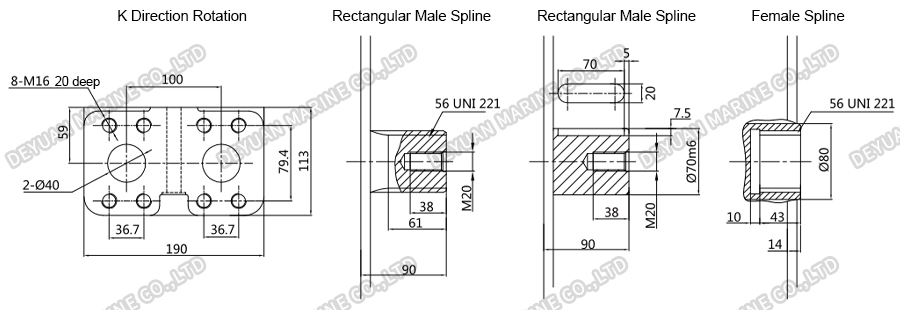

Тип удлинения вала:

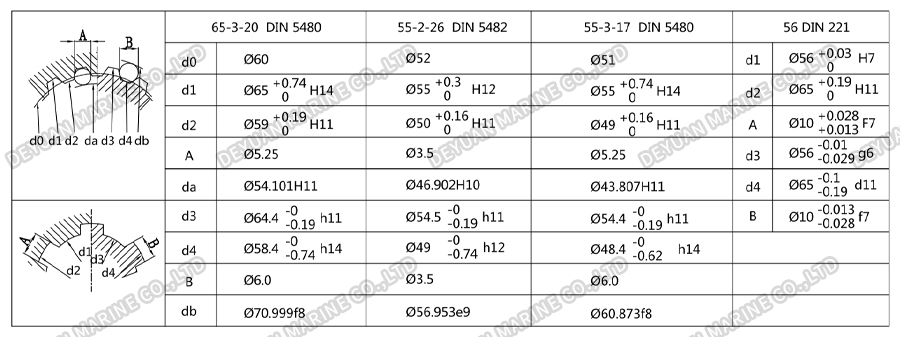

Параметры сплайна:
Примечание. Выше представлен контурный чертеж гидравлического двигателя XHBD4. Если вам нужно просмотреть чертежи других моделей, свяжитесь с нашим отделом продаж.
Технические характеристики:
| Модель XHBD4 | ||||||||
| Параметр | 600 | 900 | 1000 | / | ||||
| Теоретическое смещение (мл/об) | 547 | 192 | 887 | 310 | 1018 | 356 | ||
| Теоретический крутящий момент (Нм/МПа) | 85.4 | 29.9 | 138.4 | 48.4 | 158.8 | 55.6 | ||
| Номинальное давление (МПа) | 25 | 25 | 25 | |||||
| Максимальное давление (МПа) | 40 | 37.5 | 35 | |||||
| Макс. Скорость вращения (об/мин) | 700 | 1400 | 600 | 1200 | 500 | 1000 | ||
| Максимальная мощность (кВт) | 140 | 120 | 140 | 120 | 140 | 120 | ||
| Модель XHBD5 | ||||||||
| Параметр | 1000 | 1500 | 1800 | / | ||||
| Теоретическое смещение (мл/об) | 957 | 246 | 1505 | 387 | 1848 | 475 | ||
| Теоретический крутящий момент (Нм/МПа) | 149 | 38 | 235 | 60 | 288 | 74 | ||
| Номинальное давление (МПа) | 25 | 25 | 25 | |||||
| Максимальное давление (МПа) | 42.5 | 37.5 | 35 | |||||
| Макс. Скорость вращения (об/мин) | 700 | 1400 | 600 | 1200 | 500 | 1000 | ||
| Максимальная мощность (кВт) | 170 | 150 | 170 | 150 | 170 | 150 | ||
| Модель XHBD6 | ||||||||
| Параметр | 1700 | 2100 | 2500 | 3000 | ||||
| Теоретическое смещение (мл/об) | 1690 | 422 | 2127 | 532 | 2513 | 628 | 3041 | 760 |
| Теоретический крутящий момент (Нм/МПа) | 269 | 67 | 339 | 85 | 400 | 100 | 484 | 121 |
| Номинальное давление (МПа) | 25 | 25 | 25 | 25 | ||||
| Максимальное давление (МПа) | 35 | 35 | 35 | 35 | ||||
| Макс. Скорость вращения (об/мин) | 500 | 750 | 435 | 625 | 375 | 625 | 300 | 550 |
| Максимальная мощность (кВт) | 240 | 200 | 240 | 200 | 240 | 200 | 240 | 200 |
Приложения:
Морские лебедки, якорные брашпили, палубные краны, оборудование для рыболовных судов, морское нефтегазовое оборудование и системы рулевого управления судами.
