Описание продукта

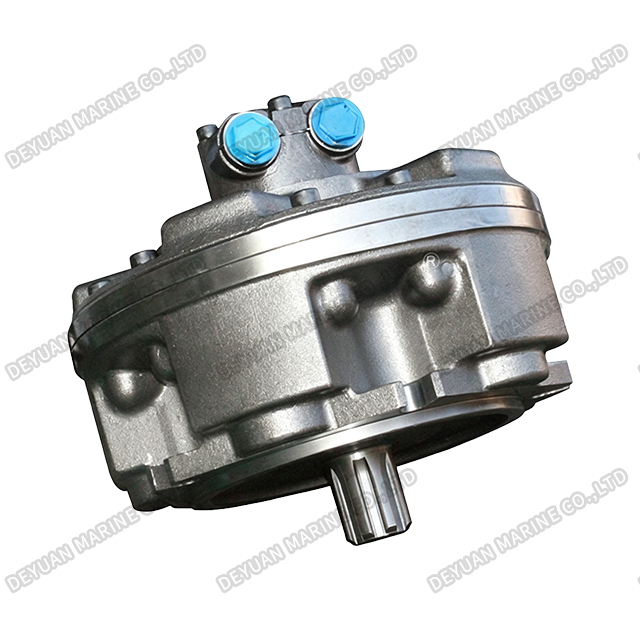

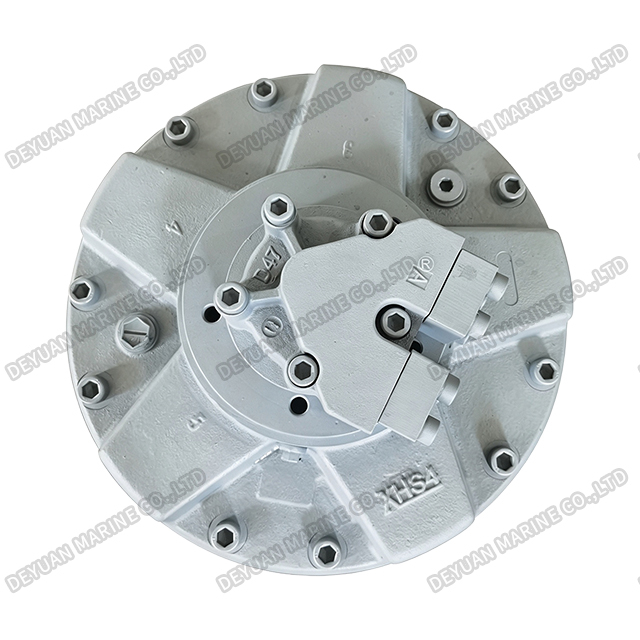

Гидравлический двигатель с высоким крутящим моментом
Введение продукта:
Гидравлические двигатели с высоким крутящим моментом серии XHS (включая модели XHS3, XHS4 и XHS5) тщательно разработаны для обеспечения превосходной производительности в сложных морских условиях. Эти двигатели, имеющие прочную конструкцию и передовую гидравлическую технологию, идеально подходят для тяжелонагруженной корабельной техники, обеспечивая высокий крутящий момент, отличную стабильность на низких скоростях и исключительную долговечность в суровых морских условиях.
Ключевые особенности:
1. Высокий крутящий момент и высокое давление: способен развивать огромный крутящий момент до 8590 Нм (пиковый) и выдерживать максимальное давление 31,5 МПа.
2. Широкий диапазон рабочего объема: доступен с рабочим объемом от 351 мл/об до 2006 мл/об, что обеспечивает гибкие решения для различных морских применений.
3. Универсальные варианты вала: для соответствия различным интерфейсам морской трансмиссии серия XHS предлагает несколько типов удлинения вала, включая вращение в направлении K, шлицевой вал с наружной резьбой (соответствует DIN 5480, DIN 5482, UNI 221), вал с плоской шпонкой и шлицевой вал с внутренней резьбой.
4. Компактная и надежная конструкция: эти двигатели весом от 87 кг (XHS3) до 175 кг (XHS5) имеют компактную конструкцию без ущерба для мощности, что позволяет легко интегрировать их в ограниченное пространство на борту судна.
5.Высокая плотность мощности: пиковая выходная мощность достигает 120 кВт (XHS5), что обеспечивает эффективную работу при подъеме тяжелых грузов и движении.
6. Надежное уплотнение и порты: оснащены стандартными входными отверстиями для масла A и выходными портами B (2-G1/2 дюйма для XHS5) и установочной поверхностью, предназначенной для надежного монтажа.

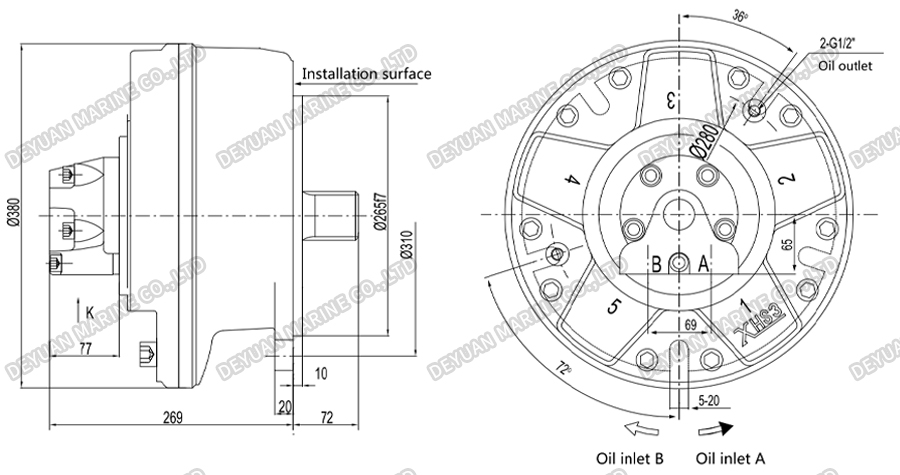

Габаритный чертеж:

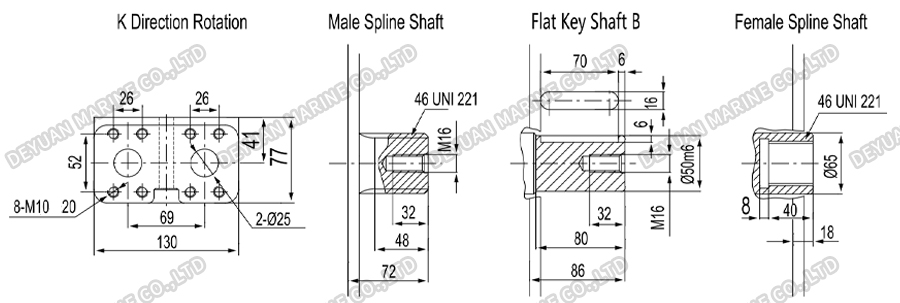

Тип удлинения вала:

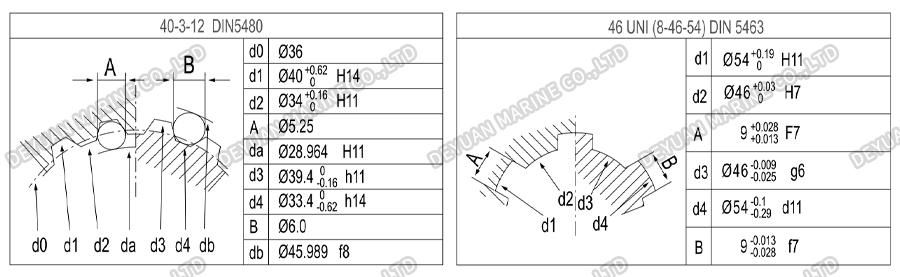

Параметры сплайна:
Примечание. Выше представлен контурный чертеж гидравлического двигателя XHS3. Если вам нужно просмотреть чертежи других моделей, свяжитесь с нашим отделом продаж.
Технические характеристики:
| Модель | Теоретическое смещение (мл/об) | Единичный крутящий момент (Нм/МПа) | Номинальное давление (МПа) | Номинальная скорость (об/мин) | Номинальный крутящий момент (Нм) | Пиковая мощность (кВт) | Максимальное давление (МПа) | Максимальный крутящий момент (Нм) | Пиковая скорость (об/мин) | Вес (кг) | |
| XHS3 | XHS3-350 | 351 | 55.8 | 25 | 400 | 1245 | 80 | 31.5 | 1480 | 650 | 87 |
| XHS3-425 | 425 | 67.5 | 25 | 400 | 1510 | 80 | 31.5 | 1795 | 600 | 87 | |
| XHS3-500 | 485 | 77.1 | 25 | 360 | 1720 | 80 | 31.5 | 2050 | 550 | 87 | |
| XHS3-600 | 594 | 94.4 | 25 | 360 | 2110 | 80 | 31.5 | 2510 | 500 | 87 | |
| XHS3-700 | 689 | 109 | 25 | 300 | 2475 | 80 | 31.5 | 2950 | 450 | 87 | |
| XHS3-800 | 791 | 125 | 25 | 280 | 2845 | 80 | 31.5 | 3385 | 450 | 87 | |
| XHS3-900 | 872 | 138 | 25 | 250 | 3130 | 80 | 31.5 | 3730 | 380 | 87 | |
| XHS3-1000B | 987 | 156 | 25 | 220 | 3550 | 80 | 31.5 | 4225 | 330 | 87 | |
| XHS4 | XHS4-500 | 503 | 79.9 | 25 | 400 | 1785 | 100 | 31.5 | 2125 | 550 | 120 |
| XHS4-600 | 615 | 97.7 | 25 | 400 | 2185 | 100 | 31.5 | 2595 | 500 | 120 | |
| XHS4-800 | 792 | 125 | 25 | 360 | 2845 | 100 | 31.5 | 3390 | 500 | 120 | |
| XHS4-900 | 904 | 143 | 25 | 320 | 3250 | 100 | 31.5 | 3870 | 420 | 120 | |
| XHS4-1000 | 1022 | 162 | 25 | 270 | 3675 | 100 | 31.5 | 4375 | 380 | 120 | |
| XHS4-1100 | 1116 | 177 | 25 | 240 | 4010 | 100 | 31.5 | 4775 | 380 | 120 | |
| XHS4-1250B | 1247 | 198 | 25 | 220 | 4485 | 100 | 31.5 | 5335 | 380 | 120 | |
| XHS4-1300B | 1315 | 209 | 25 | 190 | 4730 | 100 | 31.5 | 5630 | 330 | 120 | |
| XHS5 | XHS5-800 | 807 | 128 | 25 | 290 | 2900 | 120 | 31.5 | 3455 | 450 | 175 |
| XHS5-100 | 1038 | 165 | 25 | 240 | 3730 | 120 | 31.5 | 4440 | 400 | 175 | |
| XHS5-1200 | 1184 | 188 | 25 | 230 | 4255 | 120 | 31.5 | 5070 | 400 | 175 | |
| XHS5-1300 | 1339 | 212 | 25 | 210 | 4815 | 120 | 31.5 | 5730 | 350 | 175 | |
| XHS5-1450 | 1462 | 232 | 25 | 190 | 5255 | 120 | 31.5 | 6260 | 350 | 175 | |
| XHS5-1600 | 1634 | 259 | 25 | 170 | 5875 | 120 | 31.5 | 6995 | 280 | 175 | |
| XHS5-1800 | 1815 | 288 | 25 | 150 | 6525 | 120 | 31.5 | 7770 | 280 | 175 | |
| XHS5-2000 | 2006 | 318 | 25 | 140 | 7215 | 120 | 31.5 | 8590 | 240 | 175 | |
Морское применение:
Эти двигатели широко используются в различных судовых системах, в том числе:
*Морские лебедки и лебедки.
*Палубные краны и подъемное оборудование.
*Рулевые системы.
*Движительные и подруливающие системы.
*Якорная техника.
