Описание продукта

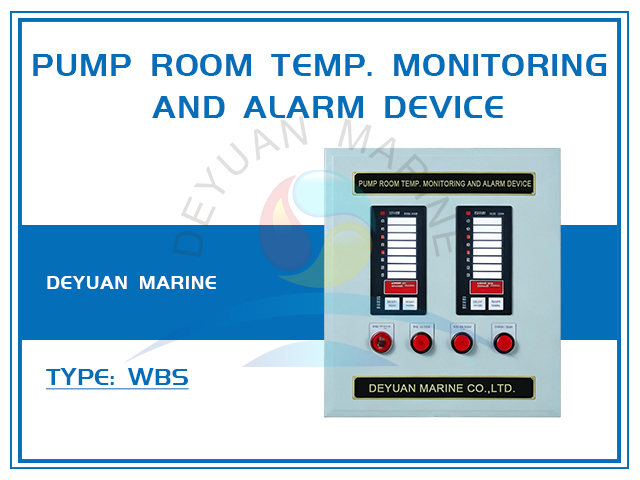

Тип WBS Температура насосного помещения. Устройство мониторинга и сигнализации
Введение продукта:
Это устройство было специально разработано и изготовлено в соответствии с Поправкой к Конвенции СОЛАС 2000 года, Глава Ⅱ-2, Правило 4, дополненной для защиты грузового насосного отделения. Он имеет функции температуры. мониторинг, отображение, сигнализация и контроль и т. д. Он в основном используется для мониторинга и сигнализации рабочей температуры. оборудования насосных станций для всех видов грузоперевозчиков.
Принцип работы:
Это устройство состоит из датчиков температуры типа Pt100, распределительных коробок, барьеров безопасности, светодиодного дисплея и панели сигнализации и т. д. Устройство предназначено для контроля значений температуры, измеряемых любым количеством датчиков температуры, установленных на каждом насосе. Сигналы электрических датчиков, измеряемые датчиками температуры Pt100, подключаются к «панели мониторинга и сигнализации температуры в насосном помещении», которая оснащена блоком отображения температуры и сигнализации, источником питания и сигнализацией сбоя питания, а также сигнализацией о высокой температуре через защитные барьеры, если это необходимо. Сигналы, измеренные датчиками температуры Pt100, непрерывно выводятся на светодиодный дисплей на блоке индикации и сигнализации температуры, а сигнал тревоги о высокой температуре также может подаваться на этом блоке в зависимости от настроенного заданного значения.
Функции:
*Искробезопасная конструкция применима ко всем опасным зонам.
*Индивидуальная регулируемая высокая температура. Сигнализация для каждой точки измерения.
*Доступно для любого количества точек измерения.
*Самая передовая электрическая технология для высокой надежности и долговечности.
*Простая конструкция
* Панель мониторинга и сигнализации температуры насосов подает звуковой и визуальный сигнал тревоги.
*Индивидуальная внешняя сигнализация может быть предоставлена в соответствии с требованиями заказчика в качестве дополнительной опции.
* Сигнализация уровня трюма может быть оснащена этим устройством, если этого требует клиент.
Приложение:
Данное устройство предназначено для непрерывного контроля значений температуры на сальниках переборочных валов, подшипниках и корпусах грузовых, балластных и зачистных насосов, установленных в грузовом насосном отделении и приводимых в движение валом, проходящим через переборки насосного отделения.
Основная техническая спецификация:
| Основная техническая спецификация | |
| Источник питания | 220 В переменного тока, 50 Гц (основной); 24 В постоянного тока (режим ожидания) |
| Номер точки измерения | 8 или 16 |
| Точность температуры | ±0,5% полной шкалы |
| Диапазон отображения температуры | 0~200℃ |
| Темп. передатчик | Pt100, 3-проводной |
| Бывший. отметка | Ex ia II CT6 Ga |
| Защита | IP22 (блок управления) IP66 (передатчик) |
| Функция | 1. Отображение значения температуры. 2. Звуковой и видимый при изменении температуры. сигнализация; 3. остановка зуммера, остановка мерцания, затемнение; 4. Проверка лампы и сигнализация сбоя; 5. Автоматическое переключение переменного/постоянного тока и сигнализация сбоя питания. |
| Тем. Модуль управления сигнализацией | |
| Режим | АЮК-03Т (8 модуль управления сигнализацией) |
| Вход | 8×Pt100, 3-проводной |
| Время задержки блокировки | 0~99 секунд (регулируемый) |
| Канальные выходы | 8 выходных сигналов переключения |
| Выход тревоги | контактный выход, НО или НЗ, 220 В переменного тока, 2 А |
| Принять звуковой сигнал | с помощью кнопки на передней панели или снаружи |
| Принять вспышку | с помощью кнопки на передней панели или снаружи |
| Функциональный тест | нажав кнопки подтверждения и мигания в течение не менее 2 секунд. |
| Другая функция | затемнение/сигнализация сбоя |
| Напряжение питания | 24 В постоянного тока |
| Точность | ±0,5% полной шкалы |

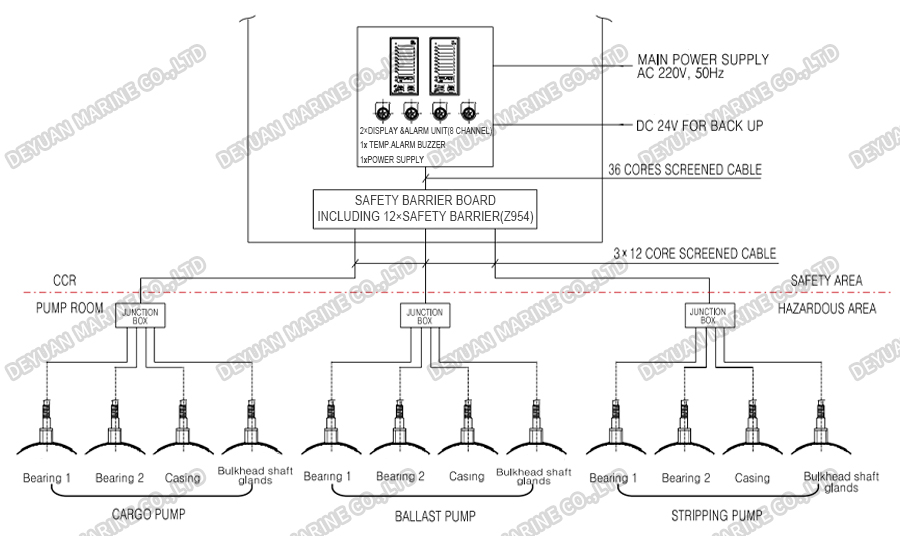

Общая схема:
