Описание продукта
Устройство для измерения уровня и температуры поплавкового типа UHB
Введение продукта:
Данное устройство специально разработано и изготовлено в соответствии с правилами контроля уровня и температуры жидкости. Устройство объединяет уровень и температуру. измерение, может контролировать уровень и температуру жидкости. в танках одновременно. Устройство использует независимую схему измерения уровня и температуры. мониторинг без помех друг другу, который является устойчивым и надежным. Система имеет функции уровня и температуры. измерение, отображение, сигнализация и контроль и т. д. и подходят для нефтяных танкеров, химических сосудов и резервуаров для хранения жидкости на других судах.
Принцип работы:

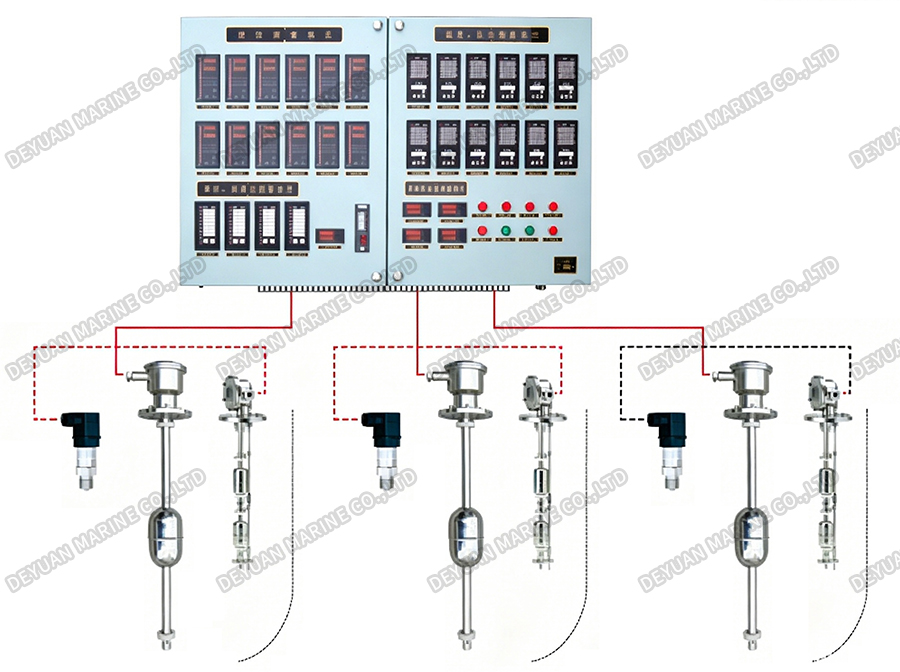

Устройство состоит из датчика уровня типа UHB, датчика температуры типа Pt. передатчик, барьер безопасности и панель управления дисплеем и т. д. Датчик уровня и температуры. Передатчик устанавливается в резервуарах для определения уровня и температуры жидкости в резервуаре в любой момент и преобразует данные обнаружения в электрический сигнал, а затем преобразуется в соответствующий блок управления дисплеем на панели управления дисплеем через защитный барьер, а также значение уровня и температуры. обозначаются цифровым индикатором. В устройство также можно добавить датчик давления и независимый контроллер уровня для контроля уровня и температуры. и давление в резервуарах одновременно. Устройство обеспечивает высокий уровень/переполнение, превышение температуры. и сигнализация о превышении давления, когда данные обнаружения достигают заданных значений. Мы также можем предоставить все виды заданных значений сигнализации в соответствии с требованиями клиента.
Основная техническая спецификация:

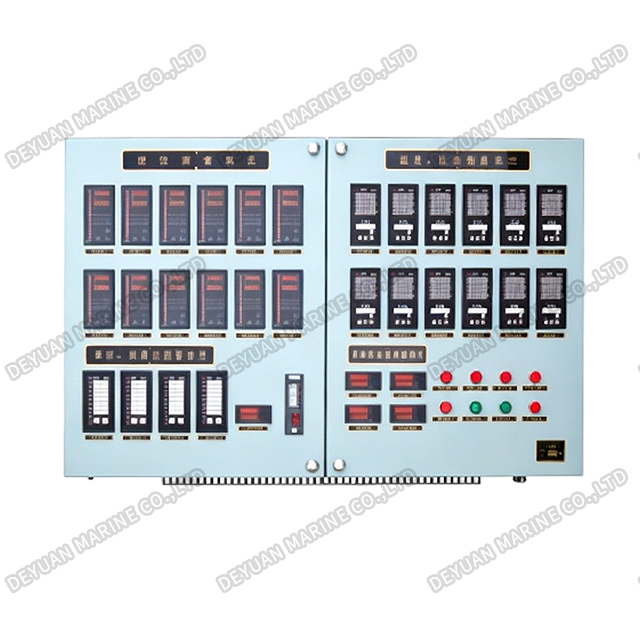

| ПАНЕЛЬ УПРАВЛЕНИЯ УСТРОЙСТВОМ | |
| Источник питания | 220 В переменного тока, 50 Гц (основной); 24 В постоянного тока (резервный) |
| Номер точки измерения | Нет ограничений |
| Диапазон измерения | Уровень 0~6 м; Темп. 0~200℃; Давление -10~+30кПа; Сигнализация уровня: 95 % высокий уровень, 98 % переполнение. |
| Точность измерения | Уровень ±10 мм; Темп. ±0,5% полной шкалы; Давление ±0,5% полной шкалы; Сигнализация уровня ±15 мм |
| Защита | IP22 (блок управления) IP66 (передатчик) |
| Бывший. отметка | Ex ia II CT6 (передатчик) |
| Функция устройства | 1. Отображение уровня, температуры и значения давления 2. Звуковой и визуальный сигнал тревоги 3. Выключение зуммера, остановка мерцания 4. Звуковой и визуальный тест и сигнализация сбоя 5. Автоматическое переключение питания переменного/постоянного тока и сигнализация сбоя питания |
| МОДУЛЬ УПРАВЛЕНИЯ СИГНАЛИЗАЦИЯМИ | |
| Модель | АИК-03Н |
| № канала | 10 |
| Источник питания | 24 В постоянного тока |
| Светодиодный дисплей | 10×красный (сигнализация); 1×желтый (навигация); 1×зеленый (мощность) |
| Функция | Зуммеровая сигнализация; светодиодная вспышка; Тест лампы/гудка; Принять звуковой сигнал/принять вспышку/функция затемнения |
| Задержка времени входа тревоги | 0~99 с (опция) |
| ДАТЧИК УРОВНЯ | |
| Установка | Верхний монтаж |
| Соединительный фланец | ГБ2506-2005 Ду100 PN1.0 |
| СП.Гр. | 0,6~1,2 |
| Диапазон измерения | Макс.6м |
| Материал | Поплавок: SUS304 / Направляющая труба: SUS304 / Корпус: SUS304 |
Функции:
*Компактный дизайн, устойчивый и надежный
*Внутренне конструкция применима ко всем опасным зонам.
*Мультитемпературный. точечное измерение, малый объем
*Независимая цепь без помех друг другу
*Интеллектуальный сигнальный процесс, передовые технологии
Датчик уровня:

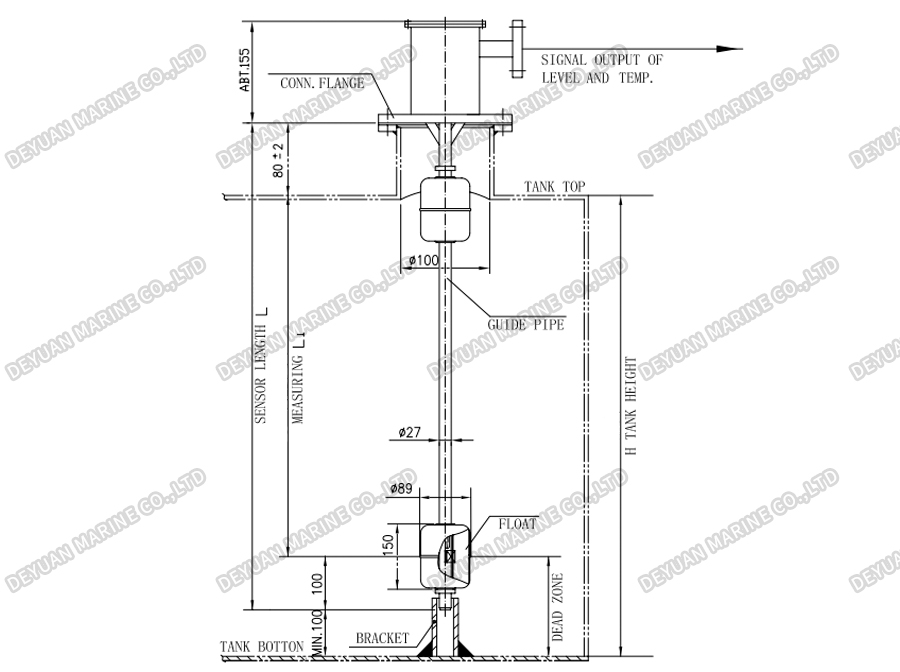

Общая схема:
