Устройство сигнализации проникновения воды в груз типа UWKS
Введение продукта:
Это устройство разработано в соответствии с SOLAS Ⅻ-12, контролирует водяной рычаг и сигнализирует грузовой отсек сухогруза, балластную цистерну и закрытое сухое пространство. Характеристики этой системы просты в эксплуатации, удобны для поддержания и обеспечивают безопасную стабильность. При попадании воды в грузовой отсек сухогруза, балластную цистерну, закрытое сухое пространство и т. д. и достижении ограниченного уровня воды система подаст сигнал тревоги.
Функция устройства:
Устройство состоит из основной панели управления сигнализацией в ECR, расширенной панели сигнализации на мостике, барьера безопасности и датчика обнаружения проникновения воды, расположенного на каждой точке измерения и т. д. Датчик должен быть установлен в кормовой части каждого грузового отсека, как можно ближе к центральной линии, и устроен так, чтобы подавать визуальный и звуковой предварительный сигнал тревоги, когда глубина воды в грузовом отсеке достигает 0,5 м; устройство подает основной визуальный и звуковой сигнал тревоги при достижении глубины воды в грузовом трюме 2 м, но не более 15 % глубины трюма; устройство подает звуковой и визуальный сигнал тревоги, когда уровень воды в сухом или пустом пространстве достигает 0,1 м над нижним пространством; устройство подает звуковой и световой сигнал тревоги, когда уровень воды в цистерне балласта, таранной переборки достигает 10% объема цистерны.
Принцип работы:
Предварительный и основной датчики обнаружения проникновения воды используются для определения уровня воды в грузовом отсеке. Когда вода в измеряемом резервуаре достигает установленной точки сигнализации, датчик обнаружения попадания воды выводит сигнал тревоги об уровне воды на главную панель сигнализации системы через защитный барьер и обеспечивает звуковую и визуальную сигнализацию. В то же время на главной панели сигнализации, установленной на мостике, активируются звуковая и визуальная сигнализация. Система имеет функции приема звукового сигнала, приема вспышки, затемнения, блокировки, функции тестирования, сигнализации сбоя основного питания, сигнализации неисправности датчика и т. д. Устройство может поддерживать сигнализацию многоточечного обнаружения.
Функции:
*Искробезопасная конструкция может быть применима в опасной зоне.
*Доступно для любого количества точек обнаружения.
*Удобная и гибкая конфигурация мониторинга.
* Полная функция, устойчивая и надежная
Основная техническая спецификация:
| 1. Модуль управления сигнализацией | |
| Модель | АИК-03W |
| Количество каналов | 10 |
| Размер контура | 160×80×140 мм |
| Источник питания | 24 В постоянного тока |
| Потребляемая мощность | 5,0 Вт (24 В постоянного тока) |
| Входные сигналы | NC или NO сигнал переключения |
| Задержки по времени | 0~99 секунд |
| Выход канала | 10-канальный расширенный выход сигнализации, НЗ или НО |
| Выход звукового сигнала | Релейный выход с сухим контактом SPDT AC 220 В 2 А |
| Принять звуковой сигнал | С помощью кнопки на передней панели или снаружи |
| Принять вспышку | С помощью кнопки на передней панели или снаружи |
| Тестовая функция | нажав обе кнопки принятия |
| Другая функция | сигнализация неисправности и функция затемнения |

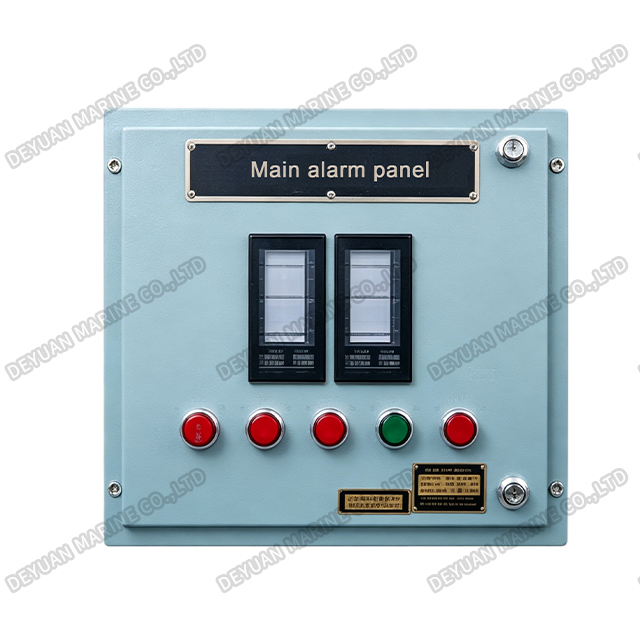

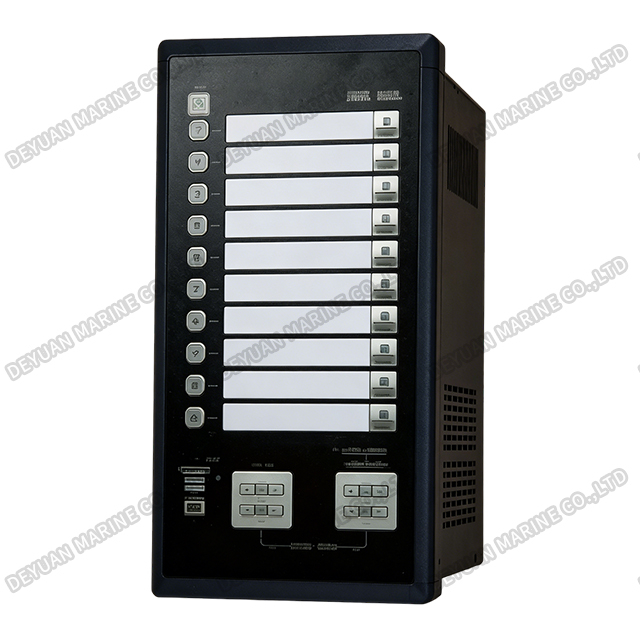

| 2. Основная панель сигнализации. | |
| Источник питания | 220 В переменного тока, 50/60 Гц |
| Напряжение питания в режиме ожидания | 24 В постоянного тока |
| Количество точек обнаружения | Нет ограничений |
| Точность обнаружения | ± 20 мм |
| Функция | 1. Звуковая сигнализация основного и предварительного уровня для индивидуального обнаружения. 2. Многоканальная светодиодная вспышка. 3. Зуммер. 4. Основной и предварительный источник питания. Функция затемнения; 10. Остановка вспышки, остановка звукового сигнала и переопределение; 11. Многосторонний расширенный выход сигнала тревоги; 12. Выход сигнала тревоги порта RS485 (к VDR) |
| Способ монтажа | тип крепления на стену или консоль |
| 3. Внешняя панель сигнализации. | |
| Источник питания | 24 В постоянного тока |
| Функция | 1. Звуковой основной сигнал и сигнал предварительного уровня для индивидуального обнаружения 2. Многоканальная светодиодная вспышка 3. Общий звуковой сигнал тревоги 4. Тест лампы 5. Функция затемнения |
| Способ монтажа | тип крепления на стену или консоль |
| 4. Датчик уровня воды (тип UHC или YSZK-01L или UQK-652) | |
| Функция | Когда уровень достигает точки сигнализации 0,5 м и 2,0 м, выходной сигнал переключателя цепи передатчика подается (высота сигнализации может быть установлена на 0,1 м или 10 % высоты резервуара для сухого и пустого пространства). Этот соответствующий контактный сигнал передается на главную панель сигнализации, на которой подается звуковая и визуальная сигнализация. |
| Сигнальная линия воды | 500 ± 10 мм, 2000 ± 10 м |
| Тип | электрод или тип давления |
| Источник питания | 24 В постоянного тока |
| Контактная емкость | 24 В постоянного тока 1 А |
| Дифференциал | ≤ 10 мм |
| Рабочая темп. | -25℃~70℃ |
| Защита | IP 68 |
| Бывший. отметка | Ex ia Ⅱ CT6 Ga |

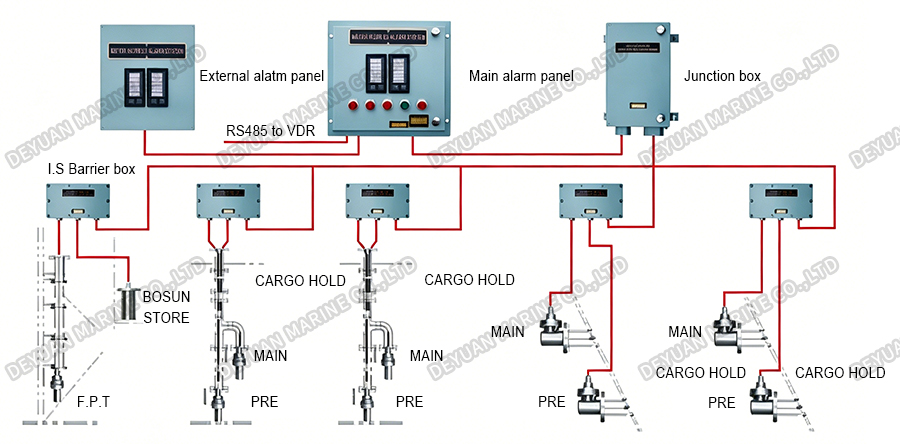

Общая схема:
