Описание продукта

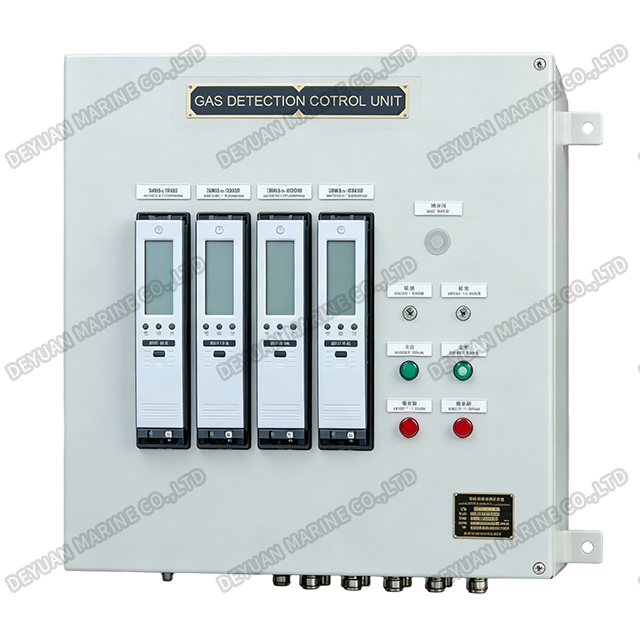

Устройство контроля и сигнализации газа типа QBN
Введение продукта:
Это устройство было разработано и изготовлено в соответствии с поправкой 2000 года к Конвенции СОЛАС, глава Ⅱ-2, правило 4 с поправками для непрерывного мониторинга соединения углеводородных газов в НАСОСНОМ ПОМЕЩЕНИИ. Он состоит из комплектных датчиков горючих газов, интеллектуального контроллера дисплея и измерительного шкафа системы. Устройство можно использовать для мониторинга и сигнализации о наличии углеводородного газа в насосных и других резервуарах нефтяных танкеров, танкеров-химовозов и т. д.
Принцип работы:
Датчики горючих газов QBN в резервуарах используются для обнаружения концентрации горючих газов в воздухе в любое время и выдачи сигнала обнаружения в измерительный шкаф устройства. Сигнал обрабатывается интеллектуальным контроллером дисплея в измерительном шкафу и показывает процент концентрации газа. Устройство обеспечивает звуковой и визуальный сигнал тревоги, когда концентрация горючего газа в резервуарах достигает установленного значения сигнализации. Устройство соответственно подает сигнал тревоги, когда концентрация горючего газа достигает 5% и 10%. Устройство настраивает подгонку кривой, фильтрацию фигур и интеллектуальную технологию обработки сигналов SCM, чтобы обеспечить стабильность и надежность устройства.
Основная техническая спецификация:
| Техническая спецификация устройства | |
| Количество точек обнаружения | 1~30 |
| Обнаружение газа | топливный пар, сжиженный нефтяной газ, мягкий газ, алкил и т. д. |
| Диапазон измерения | 0~100% НПВ (цифровая индикация) |
| Настройка будильника | 5 % сигнализация низкого уровня, 10 % сигнализация высокого уровня |
| Режим тревоги | звуковой, видимый и расширенный выход тревоги |
| Источник питания | 220 В переменного тока, 50 Гц (основной)/24 В постоянного тока (резервный) |
| Рабочая темп. | 0~55℃ |
| Бывший. отметка | Ex iaⅡC T4 // Ex dⅡC T6 |
| Защита | IP22 |
| Режим монтажа | настенный или встроенный тип |
| Техническая спецификация датчиков | |
| Принцип обнаружения | каталитическое сжигание |
| Обнаружение газа | топливный пар, сжиженный нефтяной газ, мягкий газ, алкил и т. д. |
| Диапазон измерения | 0~100% НПВ |
| Точность измерения | ±5% полной шкалы |
| Выходной сигнал | 4~20мА |
| Напряжение питания | 24 В постоянного тока |
| Рабочая температура | -25~70℃ |
| Бывший. отметка | Ex iaⅡCT4 |
| Защита | IP66 |
| Запрос на кабель | Морской кабель с огнезащитным экраном 3×1 мм2 |

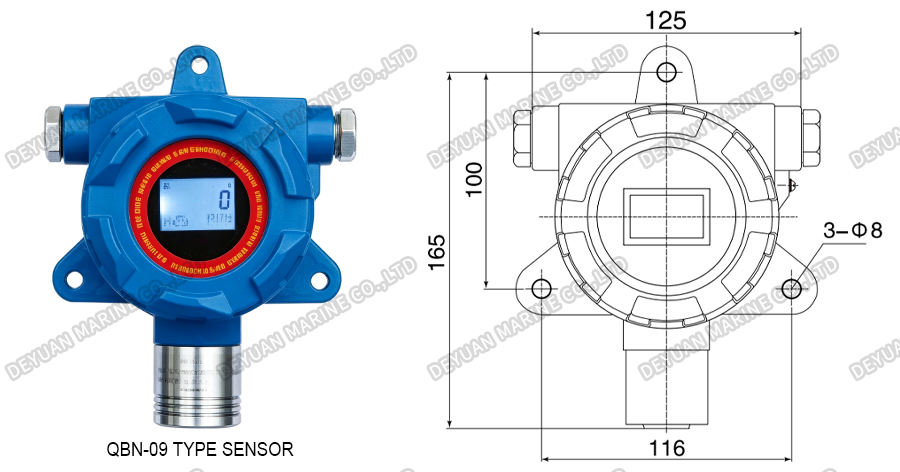

Структурная схема датчика газа:
Функции:
*Высококачественный датчик, высокая точность измерения.
* Интеллектуальное управление, устойчивое и надежное
* Режим вывода сигнала тревоги с несколькими дисплеями
*Модульная конструкция, простота обслуживания

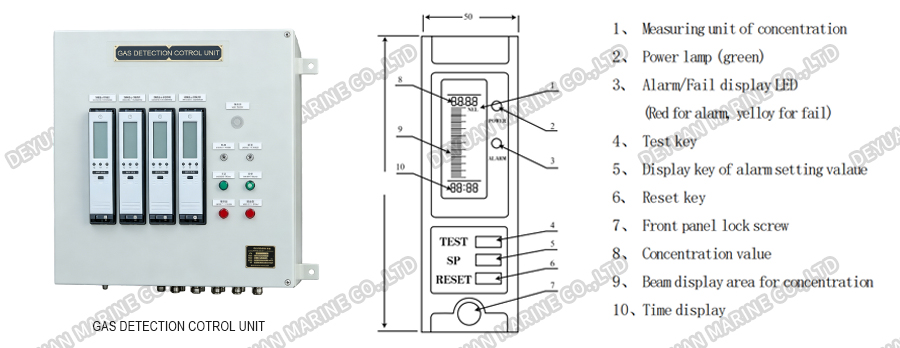

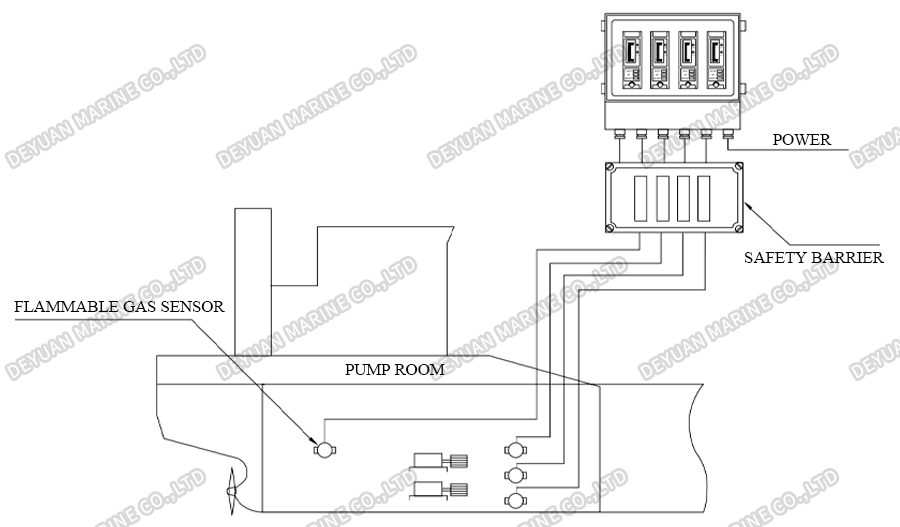

Общая схема:
