Описание продукта
Устройство дистанционного измерения уровня пневматического типа QPS
Введение продукта:
Устройство дистанционного измерения уровня с воздушным пузырьком типа QPS-100 применяется для измерения и контроля уровня в балластных цистернах, осадках, цистернах LO, цистернах FO различных военных кораблей, доков, плоской крыши нефтедобычи и т. Д.
Принцип работы:

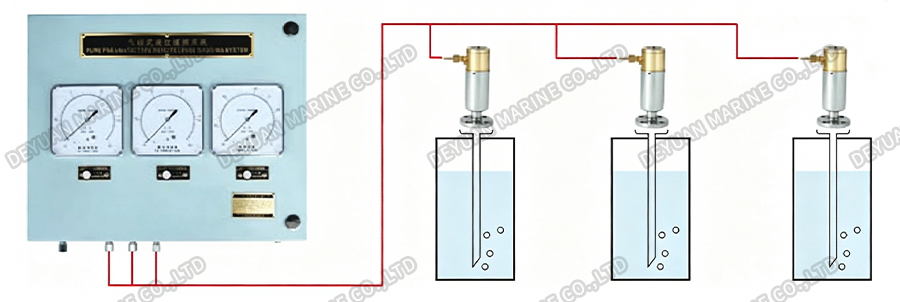

Принцип действия основан на измерении гидростатического давления путем подачи постоянного слабого потока воздуха или давления в зонд, который открывается на дне резервуара. После того, как давление воздуха уравновешивается гидростатическим давлением жидкости в резервуаре, оставшееся давление воздуха переливается в виде пузырька воздуха из конца зондирующей трубы, уравновешенное давление воздуха в трубе представляет собой гидростатическое давление глубины жидкости. Давление может отображаться непосредственно с помощью индикатора, а также может выводиться в виде сигнала постоянного тока 4–20 мА с помощью P/I-преобразователя.
Основная техническая спецификация:
| Диапазон | 0~40 м (опция) |
| Точность | ± 1,5% полной шкалы |
| Рабочая темп. | -20~100℃ |
| Расход воздуха | 10~80 л/ч |
| Давление воздуха | 7,5 кг/см2 |
| Выходное расстояние | Макс. 400 м (выход трубопровода) |
| Выход | 4~20мА, двухпроводной |
| Напряжение питания | 24 В постоянного тока |
Компоненты устройства:

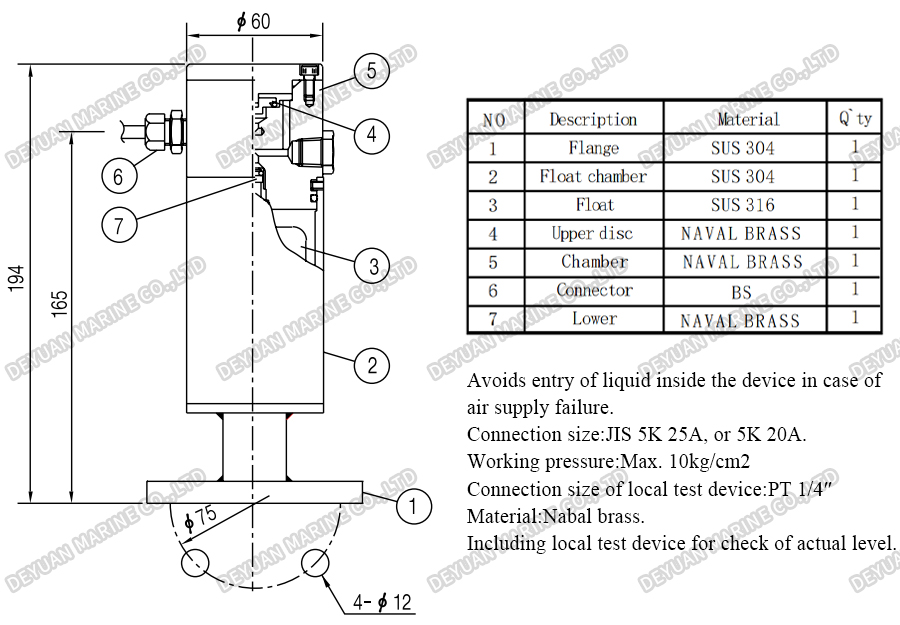

1. Камера безопасности с двойной проверкой (головка для продувки воздухом):

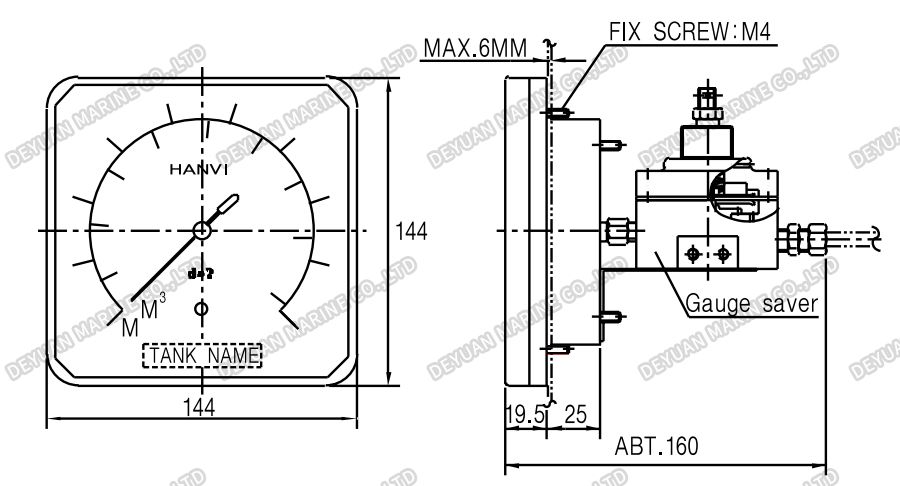

2. Индикатор уровня с функцией сохранения манометра:
| ИНДИКАТОР УРОВНЯ | |
| Размер | 144×144 |
| Класс точности | Стандарт класса 1,5; опция класса 1.0; опция класса 0,5 |
| выпускной | Высота или объем/Высота и объем |
| Включая регулятор нуля | |
| ЭКОНОМИЯ МАТЕРИАЛА | |
| Материал корпуса | АЛ6061 |
| Дифференциал | Ниже 0,01 кг/см2 |
| Включая регулятор диапазона | |

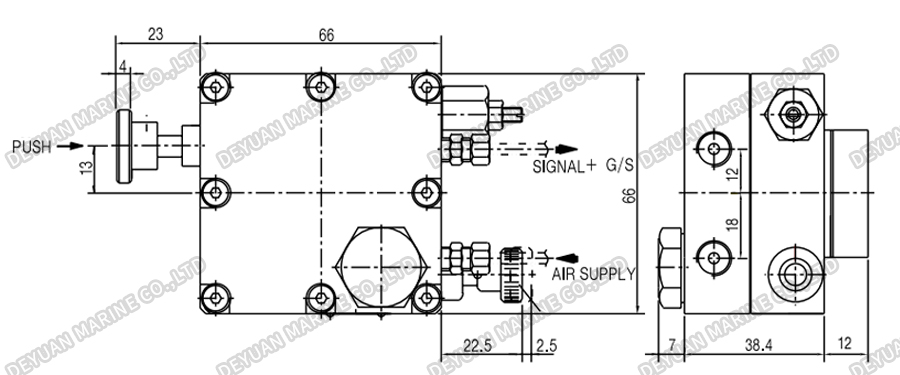

3.Пневматический модулятор:
| Давление воздуха | 4,5 кг/см2 |
| Рейтинг расхода | 10~80 л/ч |
| Давление выдува | 4,5 кг/см2 |
| Связь | Подача воздуха-ПТ1/8″;Сигнальная линия-ПТ1/8″ |
| Включая регулятор расхода и обратный обратный клапан основного воздуха. | |

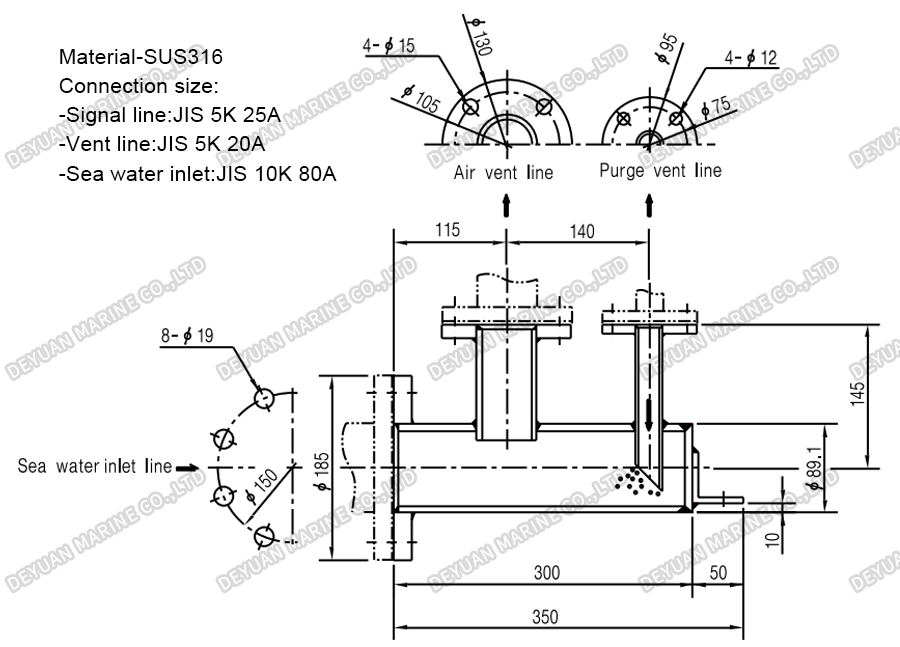

4. Черновая коробка:
Пример устройства:

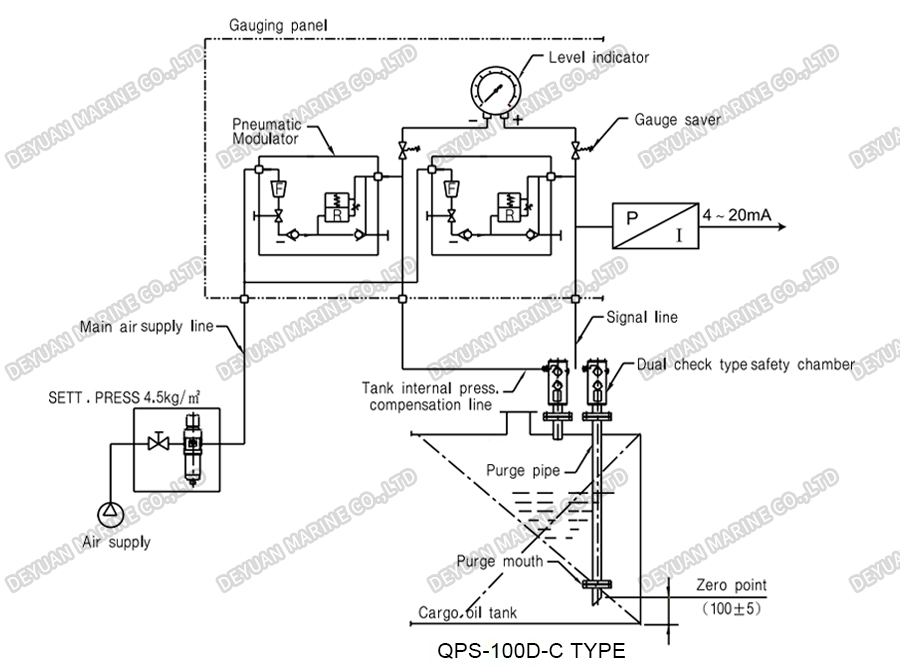

1. Тип QPS-100D-C

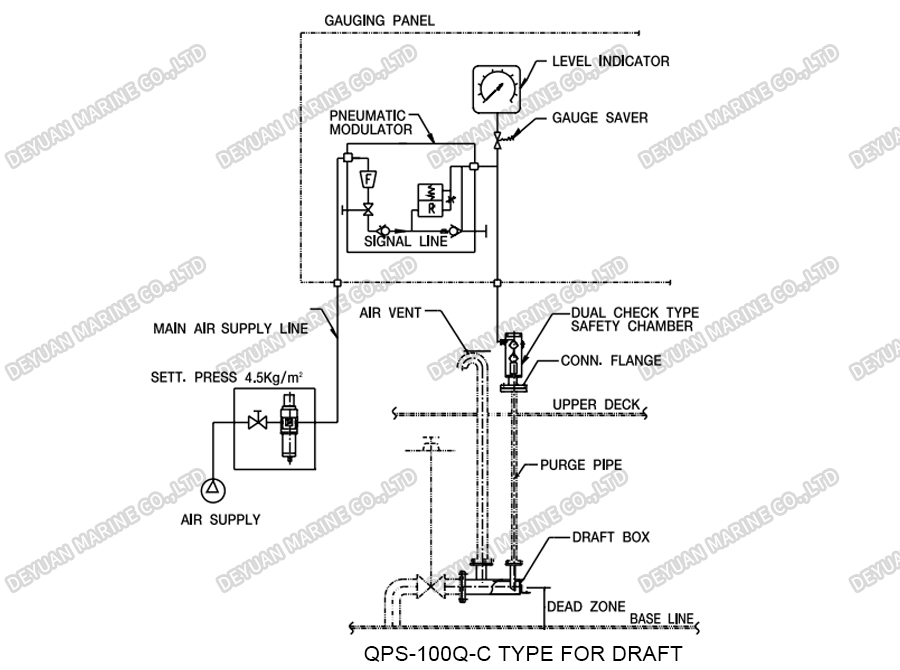

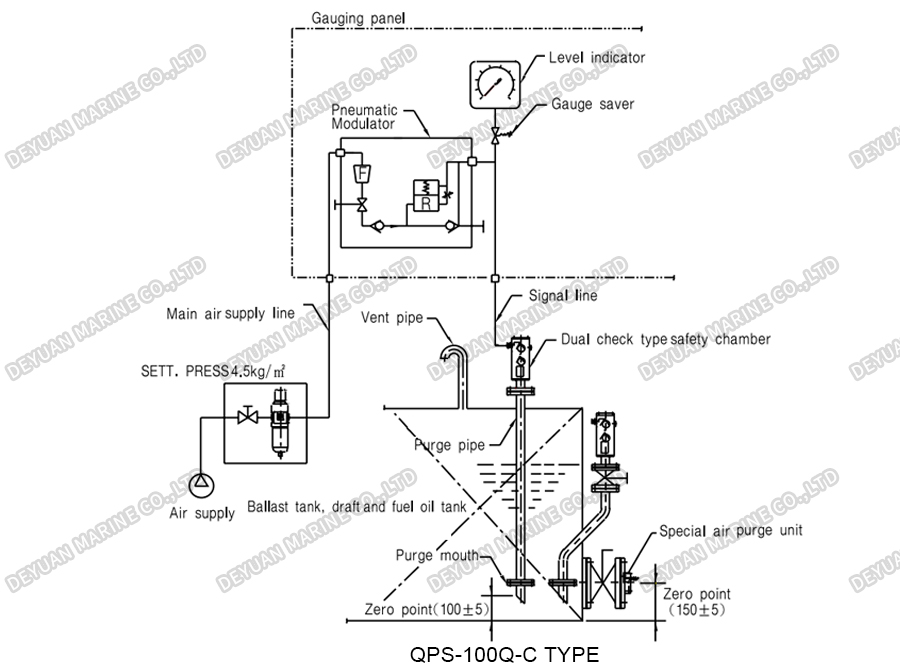

2. Тип QPS-1OOQ-C для проекта
3. Тип QPS-1OOQ-C
