Описание продукта
Устройство сигнализации уровня в резервуаре типа UKS
Введение продукта:
Это сигнальное устройство состоит из контроллера уровня, защитного барьера и панели управления сигнализацией. Устройство отдельно устанавливает 95 % высоты резервуара для сигнализации высокого уровня и 98 % высоты резервуара для сигнализации переполнения. Устройство применяется для контроля уровня и сигнализации нефтяных танкеров, танкеров-химовозов и других перевозчиков.
Принцип работы:

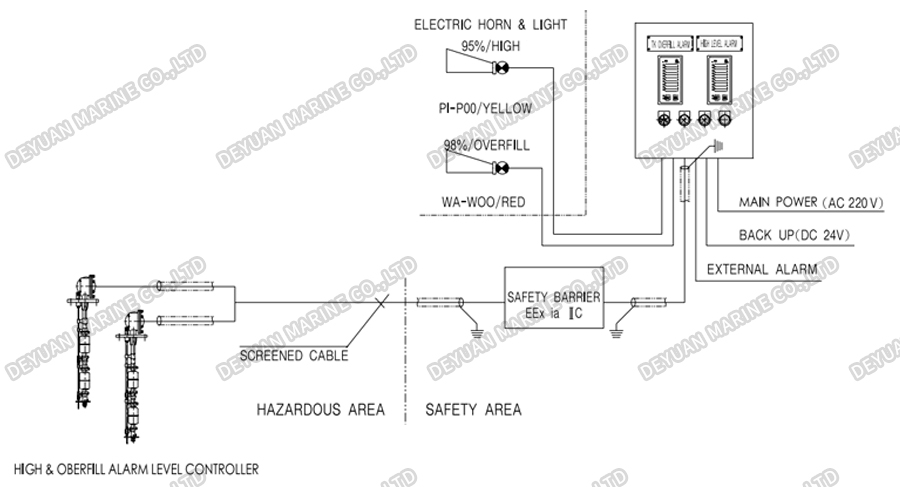

Когда высота жидкости в резервуаре достигает точки настройки сигнализации, соответствующие герконовые переключатели на высоком уровне и уровне перелива срабатывают с помощью магнитного поплавка контроллера уровня и выдают сигнал аварийного переключателя. Этот сигнал передается на модуль сигнализации на панели управления сигнализацией через защитный барьер и обеспечивает звуковую и визуальную сигнализацию. А также выводит внешний звуковой и визуальный сигнал тревоги.
Основная техническая спецификация:

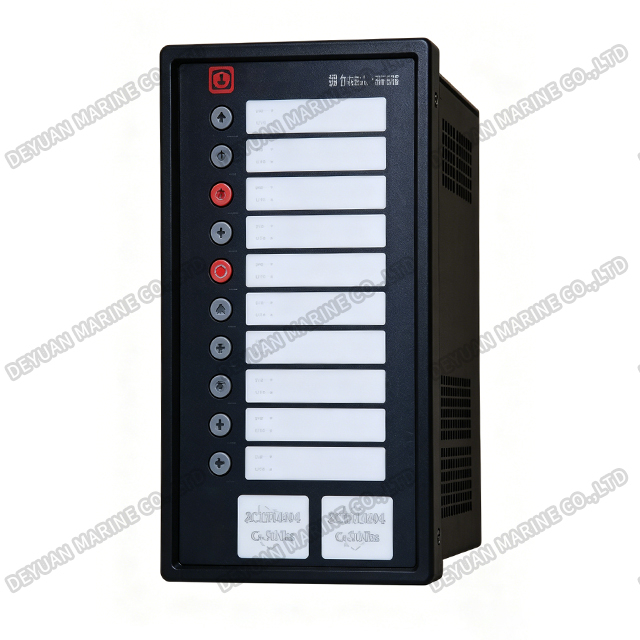

| МОДУЛЬ СИГНАЛИЗАЦИИ | |
| Модель | АИК-03Н |
| Количество каналов | 10 |
| Источник питания | 24 В постоянного тока |
| Индикационные светодиоды | 10×красный (сигнал тревоги);1×желтый (навигация/сбой);1×зеленый (питание) |
| Функция | Звуковой сигнал, светодиодная вспышка, функция проверки света и звукового сигнала, остановка зуммера/вспышка, затемнение/навигация, сигнализация сбоя питания переменного/постоянного тока |
| Входная задержка времени | 0~99 с (опция) |

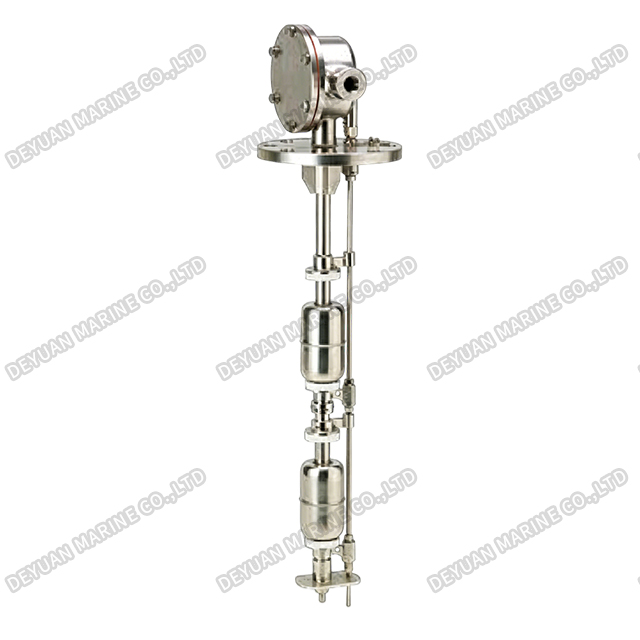

| КОНТРОЛЛЕР УРОВНЯ | |
| Модель | Сигнализация высокого уровня: UQK-652-C Сигнализация высокого уровня и переполнения: UQK-652-C |
| Соединительный фланец | Ду100 Ру10 ГБ2506-2005 |
| Материал | Корпус: SUS304; Фланец: SUS304 или SUS316; Направляющая труба: SUS304 или SUS316; Магнитный поплавок: SUS304 или SUS316. |
| Рейтинг контактов | SPST/250 В переменного тока, 0,5 А |
| Точность | ±20 мм |
| Удельный вес | 0,60~1,40 |
| Рабочая темп. | －25℃~+70℃ |

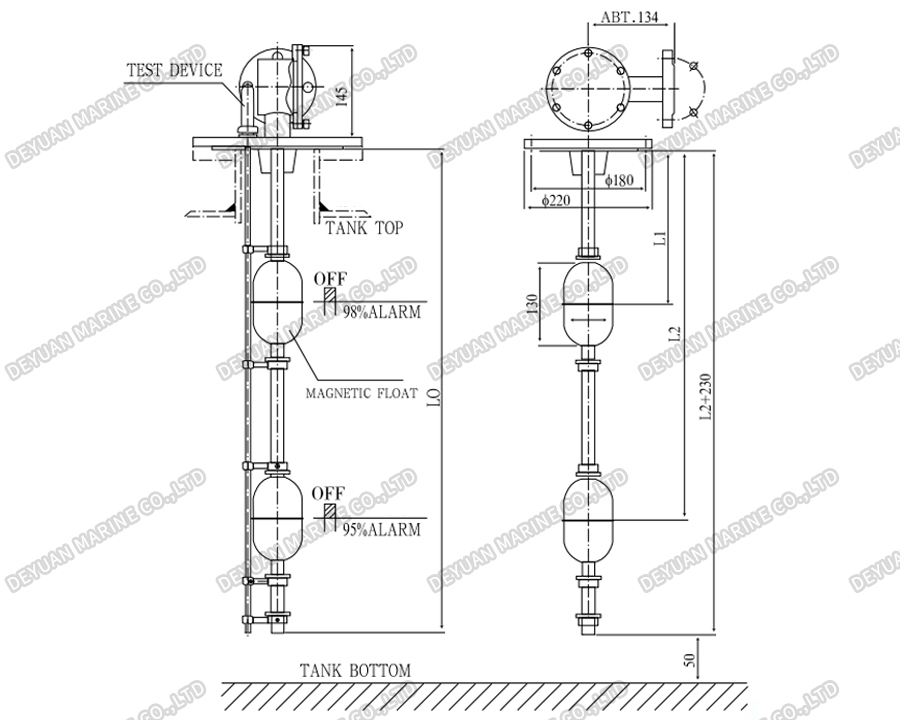

| Точки тревоги | 95% высоты резервуара для сигнализации высокого уровня; 98% высоты резервуара для сигнализации переполнения |
| Защита | IP66, IP68 |
| Искробезопасность | Ex ia IIC T6 Ga |

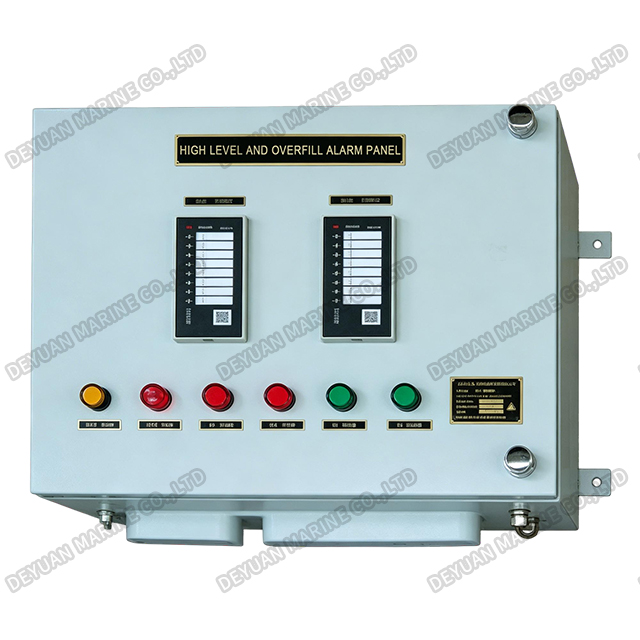

| БЛОК КОНТРОЛЯ СИГНАЛИЗАЦИИ УРОВНЯ | |
| Источник питания | 220 В переменного тока, 50/60 Гц (основной) 24 В постоянного тока (режим ожидания) |
| Состав | Модуль сигнализации AYK-03H; Барьер безопасности; Лампа питания; Устройство автоматического переключения питания переменного/постоянного тока; Звуковой сигнал/сигнальная лампа |
| Внешняя сигнализация | DPDT 220 В, 2 А, выход высокого уровня, переполнения и аварийного сигнала |
| Защита | IP22 |
Функции:
*Высококачественный элемент, надежная работа
*Подходит для различных жидкостей.
*Компактная конструкция
*Искробезопасный блок, предназначенный для различных легковоспламеняющихся жидкостей.
*Ручное тестовое устройство может проверить функцию
Инструкция для функции:
Устройство подходит для контроля уровня жидкости в нескольких резервуарах, оснащено ламповым освещением и звуковым сигналом для вывода сигнала тревоги. Модуль управления может отслеживать состояние сигнализации каждого резервуара и обеспечивает звуковую и визуальную сигнализацию с помощью зуммера и светодиода. В то же время выдает внешний звуковой и визуальный сигнал тревоги.
Внешний оповещатель может быть предоставлен по запросу клиента.
