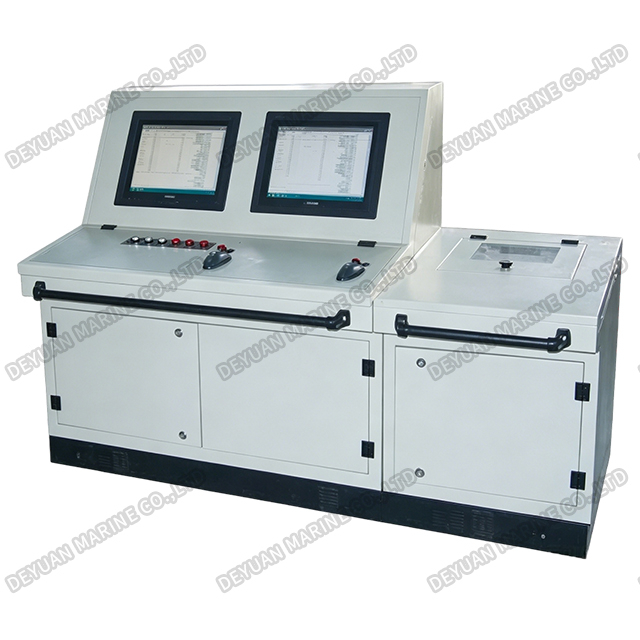

Устройство управления сигнализацией морского мониторинга типа YDKS

Устройство управления сигнализацией морского мониторинга типа YDKS

Введение продукта:

Морская синтезированная система измерения и мониторинга — это высокотехнологичный продукт, основанный на передовой технологии конфигурации, с мощными функциями и гибким применением. Он может принимать разнообразные сигналы, собираемые датчиками, такие как уровень, температура, давление и другие сигналы, и синхронно выполнять функции интегрального измерения, отображения, сигнализации, управления и т. д. Он подходит для мониторинга и сигнализации машинного отделения, управления насосами и клапанами, контроля уровня грузовых танков, контроля балласта, измерения и контроля баланса, измерения отклонения всех видов судов и других автоматических интегративных измерений и управления.

Принцип работы:

Система использует расширенную структуру с двойным ядром. Верхний и нижний компьютер имеют свои собственные процессоры и системное программное обеспечение, которые обмениваются данными через полевой шине. Нижний компьютер может работать независимо без верхней машины. Эта структура и метод связи через Field BUS имеют преимущества защиты от помех и повышения надежности.

Верхний компьютер использует встроенный планшетный компьютер с мощной вычислительной способностью и преимуществом прочности и компактности, который подходит для использования в условиях ограниченного пространства и плохого состояния кораблей. Верхний компьютер обладает преимуществом стабильности и надежности с приятным человеко-машинным интерфейсом. Он может выполнять несколько программ измерения и управления, таких как мониторинг уровня, дистанционное управление клапанами, измерение наклона и измерение отклонения, чтобы соответствовать всем морским стандартам.

В нижнем компьютере используется контроллер Soft-Logic, который обладает лучшими вычислительными и эксплуатационными возможностями, чем обычный ПЛК. Он использует RS485, RS232, TP/IP и разнообразные универсальные протоколы связи, что удобно при передаче сигнала и связи со сторонними устройствами. Также имеется возможность гибкой настройки различных модулей сбора и контроля для удовлетворения различных потребностей в управлении.

Система может получать все сигналы количества от полевых датчиков, отправлять их в контроллер Soft-logic через модуль сбора и управлять ими, выдавать сигналы отображения, управления и сигнализации через модуль вывода драйвера, синхронно переводить их в цифровую величину и передавать на верхний компьютер, который может отображать и настраивать все количества, состояние устройства и информацию о тревогах, а затем завершать функцию хранения и создания таблиц.

Основная техническая спецификация:

Функции:

*Мощный и очень надежный

*С разнообразными методами общения,

*Интеллектуальное управление, простота в эксплуатации.

*Гибкая конфигурация, высокое соотношение производительности и цены.

*Несколько патентов на передовые технологии

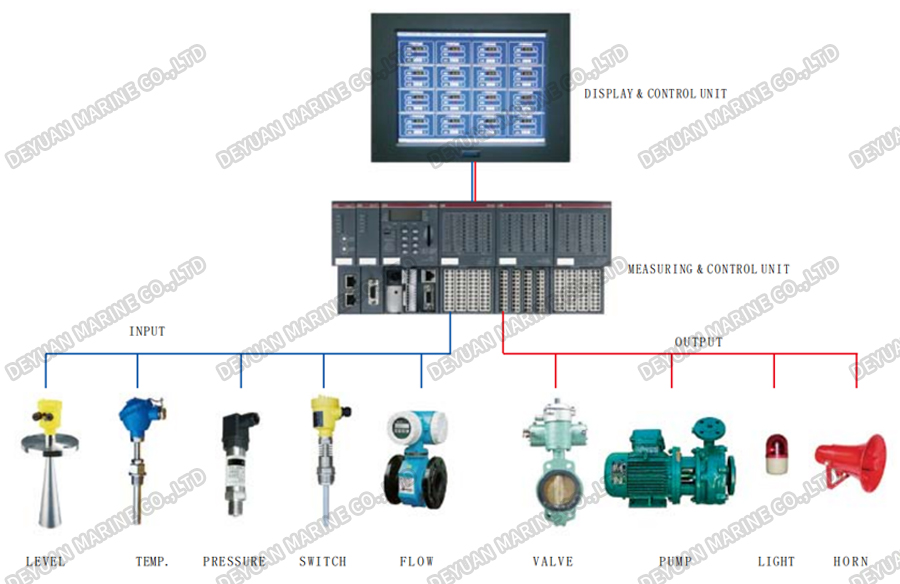

Общая схема:
