CGDL-20-2 Высокоэффективный малошумный морской центробежный вентилятор для вентиляции кабины

CGDL-20-2 представляет собой горизонтальный центробежный вентилятор с прямым соединением и 20-сантиметровым рабочим колесом из алюминиевого сплава с аэродинамическими лопастями. Такая конструкция позволяет устройству достигать уровня эффективности, превышающего 80%, обеспечивая стабильный воздушный поток с пониженной акустической сигнатурой. Для военно-морских архитекторов и морских инженеров эта модель предлагает практический баланс между производительностью и пространственной экономией, а общий дизайн отдает приоритет простоте установки и долгосрочной надежности в агрессивных солевых средах.

Основные характеристики с первого взгляда

Параметр	50 Гц	60 Гц
Расход воздуха	400 – 800 м³/ч	600 – 1000 м³/ч
Общее давление	380 – 570 Па	440 – 790 Па
Скорость	2920 об/мин	3500 об/мин
Уровень звукового давления	62–63 дБ(А)	67 дБ(А)
Мощность двигателя	0,37 кВт	0,37 кВт
Тип двигателя	Y7112-H / JY711-2-H	Y7112-H / JY711-2-H

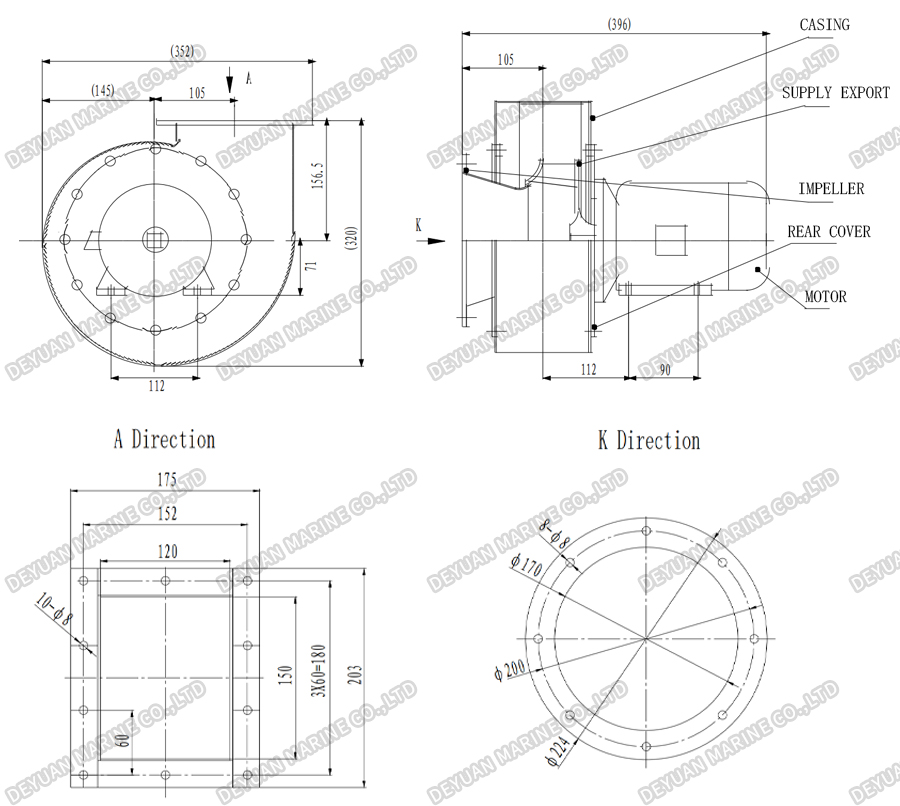

Рисунок

Часто задаваемые вопросы (FAQ)

В1: В чем разница между работой CGDL-20-2 при частоте 50 Гц и 60 Гц?

Один и тот же блок может работать от любого бортового источника питания. При частоте 50 Гц двигатель вращается со скоростью 2920 об/мин, обеспечивая производительность 400–800 м³/ч при давлении до 570 Па; при 60 Гц он работает со скоростью 3500 об/мин, подавая 600–1000 м³/ч при давлении до 790 Па. При заказе всегда уточняйте частоту электропитания судна.

В2: Подходит ли CGDL-20-2 для использования во взрывоопасных или опасных средах?

Нет. Стандартный CGDL-20-2 представляет собой вентилятор общей вентиляции для неопасных помещений, таких как каюты, камбузы, диспетчерские и насосные помещения. Для танкеров, взрывоопасных зон машинного отделения или газоопасных зон используйте наши искробезопасные/взрывозащищенные центробежные вентиляторы серии CBGD, созданные на основе платформы CGDL.

В3: Какие варианты питания?

Стандартная конфигурация: 3-фазный переменный ток 380 В/50 Гц и 3-фазный переменный ток 440 В/60 Гц. Другие напряжения могут поставляться с завода по запросу — уточняйте на этапе запроса.

В4: Можно ли отрегулировать направление разгрузки на месте?

Для CGDL-20 (размер рабочего колеса 20) ориентация корпуса задается на заводе. При размещении заказа клиенты должны указать требуемый угол разгрузки (например, 0°, 90°, 180°, 270°). Большие размеры серии CGDL (№ 40 и выше) поддерживают регулируемый на месте поворот корпуса с шагом от 22,5° до 225°.
