Узнайте больше об анемометре AM706

*** Краткое руководство по эксплуатации ***

[Режим]: относительная скорость/направление + режим истинной скорости/направления и относительная скорость/направление + максимальная скорость + режим средней скорости.

[МЕНЮ]: установка сигнала ветра, единиц скорости, среднего времени, отображения ввода, языка, цвета фона и цвета копания.

Калибровка: после завершения установки основного блока AM706E и включения питания удерживайте флюгер в направлении носовой линии, затем нажмите кнопку в распределительной коробке.

Введение

Морской анемометр AM706 представляет собой комбинированный прибор для измерения скорости и направления ветра.Он может измерять относительную скорость ветра (точность ± 5%, мин. 0,1 м/с), относительное направление ветра (точность цифрового дисплея 1 °, точность аналогового дисплея 10 ° и точность выходного сигнала ± 1 °).Пользователь данных GYRO（HDT）, SPEEDLOG（VBW） или GPS (RMC/VTG) может выбрать режим относительного ветра и режим истинного ветра.

Основной блок AM706E может быть установлен настольным, подвесным и скрытым способами.Датчик АМ706С следует устанавливать в месте со свободным ветром на судне.

Состав системы

Основной блок AM706E

Отображение направления: аналоговое и цифровое отображение относительного (по носу) и истинного направления ветра. Отображение скорости: цифровое отображение относительной, истинной, максимальной и средней скорости ветра.

Сенсорный блок AM706S

Датчик скорости ветра: Датчик скорости ветра имеет ротор с тремя ветровыми чашками.

Датчик направления ветра: Датчик направления ветра имеет флюгер для управления блоком датчика абсолютного угла.

Держатель: используется для установки датчика скорости ветра и датчика направления для фиксации распределительной коробки.

Распределительная коробка: состоит из водонепроницаемой распределительной коробки и передатчика сенсорного блока.

Принцип измерения

Датчик скорости ветра имеет ротор с тремя ветровыми чашками, который вращается при движении ветра мимо лодки.Датчик скорости ветра измеряет скорость вращения ротора и рассчитывает скорость ветра.Датчик направления ветра имеет флюгер, который указывает направление ветра.Датчик направления ветра электронным способом определяет направление, в котором указывает флюгер.Введя данные GYRO（HDT）, SPEEDLOG（VBW） или GPS (RMC/VTG), рассчитайте и отобразите истинную скорость и направление ветра (относительно северного полюса).

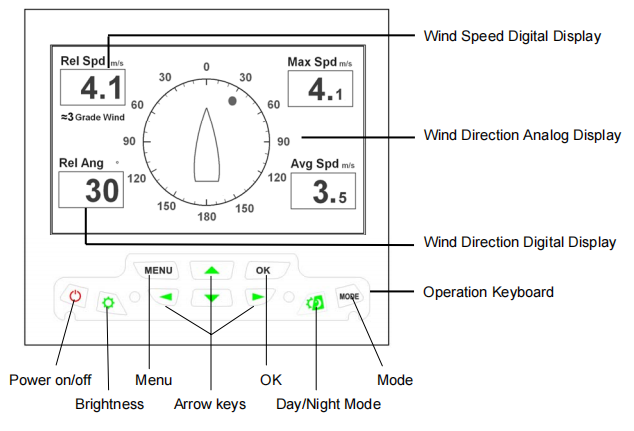

Макет дисплея

Функция

Включение/выключение питания: Нажмите кнопку включения-выключения, чтобы включить/выключить систему.

Яркость: в режиме «День/Ночь» нажмите кнопку яркости, чтобы отрегулировать яркость экрана.Есть 9 уровней для выбора.

ХОРОШО: Нажмите кнопку [OK], чтобы сохранить настройки в меню и вернуться на главный экран.

Режим день/ночь: нажмите кнопку режима день/ночь, чтобы переключить режим дня и ночи.

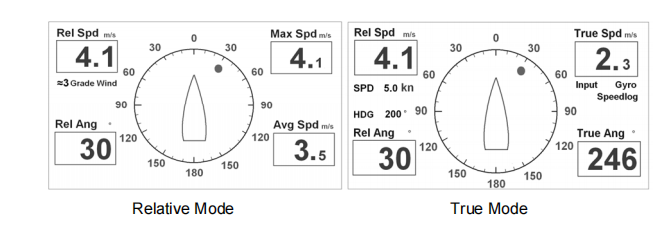

РЕЖИМ: Нажмите кнопку [MODE] для выбора относительного режима (относительная скорость + относительный угол + максимальная скорость + средняя скорость) и истинного режима (относительная скорость + относительный угол + истинная скорость + истинный угол).

Примечание:Уровень ветра (см. Приложение) может отображаться только в относительном режиме.Скорость и курс судна могут отображаться только в истинном режиме.

Клавиши со стрелками: В режиме меню нажимайте клавиши со стрелками вверх/вниз для выбора элементов настройки и нажимайте клавиши со стрелками влево/вправо для выбора значений настройки.

МЕНЮ: Объяснение меню

Ветровая сигнализация: установка значений сигнализации относительной скорости ветра.Когда относительная скорость ветра превышает значение тревоги относительного ветра, система подаст сигнал тревоги через 30 секунд со звуковым сигналом, а цифры скорости станут красными и начнут мигать.Нажмите любую клавишу, чтобы отключить звуковой сигнал, но относительные значения скорости по-прежнему горят красным цветом и мигают.Когда относительная скорость ветра меньше значения сигнала тревоги относительного ветра, цифры относительной скорости возвращаются к белому цвету и не мигают.Тогда система будет работать нормально.Нажимайте клавиши со стрелками вверх/вниз, чтобы выбрать пункт «Тревога ветра», и нажимайте клавиши со стрелками влево/вправо, чтобы установить значения сигнализации ветра.Диапазон настройки составляет 1–60 м/с, по умолчанию установлено значение «Выкл.».

Единица скорости: Установите единицу измерения скорости ветра.Нажимайте клавиши со стрелками вверх/вниз, чтобы выбрать пункт «Единица скорости», и нажимайте клавиши со стрелками влево/вправо, чтобы выбрать единицу скорости.1~60 м/с, значение по умолчанию — «Выкл.». Диапазон настройки — м/с, км/ч и узлы, значение по умолчанию — м/с.

Среднее время: Установите период расчета максимальной и средней скорости.Нажимайте клавиши со стрелками вверх/вниз, чтобы выбрать пункт «Среднее время», и нажимайте клавиши со стрелками влево/вправо, чтобы установить период.Диапазон настройки: 1 минута, 2 минуты, 5 минут и 10 минут, значение по умолчанию — 10 минут.

Входное шоу: Установите входной дисплей гироскопа, спидлога и GPS.Нажимайте клавиши со стрелками вверх/вниз, чтобы выбрать пункт «Показ ввода», и нажимайте клавиши со стрелками влево/вправо, чтобы включить или выключить.Диапазон настроек: «Выкл.» и «Вкл.», значение по умолчанию — «Выкл.».

Язык: установка языка системы.Нажимайте клавиши со стрелками вверх/вниз, чтобы выбрать пункт «Язык», и нажимайте клавиши со стрелками влево/вправо, чтобы выбрать английский и китайский языки.Диапазон настроек — английский и 中文, по умолчанию — английский.

Цвет спины: установка цвета фона.Нажимайте клавиши со стрелками вверх/вниз, чтобы выбрать пункт «Цвет фона», и нажимайте клавиши со стрелками влево/вправо, чтобы выбрать цвета.Диапазон настроек: светло-синий, синий и черный, по умолчанию — светло-синий.
