Индикатор угла поворота руля: держите каждый поворот под контролем

Во время плавания указатель угла руля выполняет функцию «мостика» между мостиком и рулевой системой, что делает его важнейшим устройством для обеспечения маневренности и безопасности мореплавания. Он обеспечивает обратную связь в режиме реального времени о фактическом угле пера руля, предлагая рулевому точные ориентиры для рулевого управления и стал незаменимым компонентом современных корабельных навигационных систем.

Индикатор угла руля направления выполняет две основные функции:

1. Первый — это точная обратная связь — она преобразует механическое вращение пера руля направления в электрические или цифровые сигналы, четко отображая угол на экранах как на мостике, так и в рулевом отделении, тем самым устраняя любой информационный разрыв между рулевым и фактическим состоянием руля направления.

2. Во-вторых, это поддержка принятия решений: во время критических операций, таких как навигация, предотвращение столкновений и швартовка/сходка, точные данные об угле руля позволяют рулевому более эффективно оценивать тенденцию поворота судна, отдавать правильные команды на рулевое управление и предотвращать опасности, вызванные отказами рулевого механизма или человеческими ошибками.

Технические параметры:

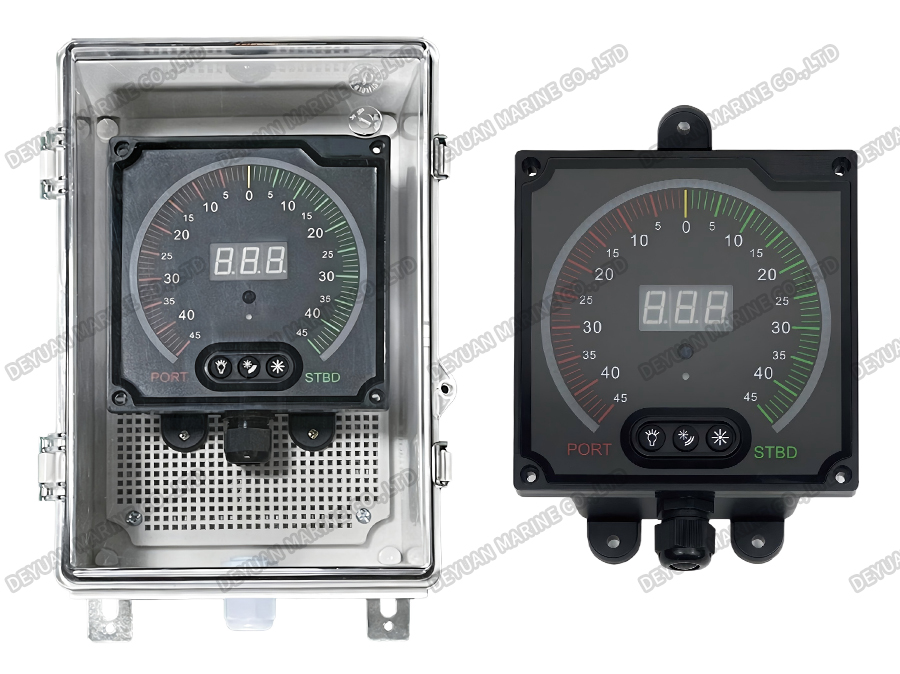

Индикатор угла руля направления скрытого и настенного типа
Власть	24 В постоянного тока +30% ~-25%
Интерфейс ввода данных	Изолированный RS485/CANBUS
Диапазон цифрового дисплея	-40° ~40°, 3-значный 0,56-дюймовый красный и зеленый светодиодный дисплей
Цена деления цифрового дисплея	0,1°
Имитация диапазона отображения оптической колонки	-40° ~+40°
Имитированное значение деления дисплея оптической колонки	1°
Регулировка света	Кнопки панели и внешние кнопки. Цифровой дисплей и имитация затемнения дисплея одновременно.
Диапазон регулировки света	4 уровня циклической/автоматической регулировки
Температура окружающей среды	-15°C~+55°C(для помещения), -25°C~+70°C(для улицы)
Влажность	≤ 93%
Температура	25°К~40°К

Точная обратная связь по углу руля направления отмечает отправную точку каждой безопасной стыковки. Выбор надежного индикатора угла поворота руля означает выбор надежной гарантии как безопасности судна, так и эффективности навигации.

Индикатор угла поворота морского руля – часто задаваемые вопросы

В1: Что такое индикатор угла морского руля и какова его основная функция?

О: Индикатор угла руля является ключевым устройством для контроля направления отклонения и угла пера руля во время плавания судна. Он состоит из блока передачи угла поворота руля, блока подключения/распределения и блока индикации, который преобразует механические сигналы угла в визуальные данные для отображения в реальном времени направления и угла вращения перьев руля в нескольких местах, таких как мостик и помещение рулевого управления. Это важнейший инструмент в системе рулевого управления корабля, гарантирующий, что рулевой может четко и интуитивно понимать состояние отклонения пера руля, тем самым гарантируя точность и безопасность управления курсом.

Вопрос 2: Каковы требования к точности индикатора угла руля направления?

О: Согласно требованиям Конвенции СОЛАС, отклонение между указанным углом руля и фактическим углом руля не должно превышать ±1°, и не должно быть никаких отклонений на миделе (нулевое положение). Новая редакция «Правил классификации стальных морских судов» от 2024 года Китайского классификационного общества (CCS) еще больше повышает стандарт, улучшая точность измерений с ± 1,5 ° до ± 0,8 °. Стандарт IEC 60945 прямо требует, чтобы цена деления шкалы не превышала 1°. Неисправность индикатора угла поворота руля может привести к тому, что судно не пройдет проверку PSC или даже будет задержано.

Вопрос 3: Каковы распространенные неисправности индикатора угла поворота руля направления?

О: К частым неисправностям относятся: (1) Неточная индикация указателя — обычно вызванная дрейфом нуля, когда указатель не возвращается к нулю, даже если перо руля направления находится в центре; (2) Указатель полностью неподвижен — сначала проверьте, в порядке ли электропитание; если мощность в норме, проблема может быть связана с датчиком угла поворота руля, а не с самим индикатором; (3) Сильное колебание указателя — обычно указывает на электрический шум в аналоговом сигнале; проверьте, правильно ли заземлен экран сигнального кабеля и проложен ли кабель вдали от мощных кабелей; (4) Чрезмерное отклонение показаний — отклонение может значительно превышать допустимый диапазон в положениях жесткого перекрытия; проверьте механическое соединение и калибровку преобразователя; (5) Подсветка не работает — проверьте выходную мощность диммера и соединения патрона лампы.

Вопрос 4: Какое регулярное обслуживание требует индикатор угла поворота руля направления?

О: (1) Очистка линз: протрите мягкой сухой или влажной тканью; никогда не используйте чистящие средства, содержащие растворители, чтобы не повредить антибликовое покрытие; (2) Проверка уплотнения: проверьте, правильно ли затянута задняя уплотнительная прокладка, чтобы предотвратить попадание влаги, которая может вызвать коррозию контура; (3) Проверка электрического соединения: выполняйте проверку электрических контактов каждые шесть месяцев, особенно в зонах с высокой вибрацией, чтобы предотвратить потерю сигнала или колебание указателя из-за ослабления клеммных соединений; (4) Ежегодная калибровка: ежегодно калибруйте точность индикации угла руля направления и ведите записи в соответствии с требованиями проверки классификационного общества.

В5: Где должен быть установлен индикатор угла руля направления?

О: Согласно требованиям Конвенции СОЛАС, указатель угла поворота руля направления должен быть четко читаем на посту управления, при основной установке на мостике. Между тем, для удобного мониторинга всего корабля такие ключевые зоны, как каюта главного механика, каюта капитана, помещение управления двигателем (ECR) и помещение рулевого управления, также должны быть оборудованы индикаторами. Аварийное положение рулевого управления должно также обеспечивать четкое считывание угла поворота руля направления, чего можно добиться с помощью механических табличек индикации угла руля направления или электрических индикаторов угла руля направления.

Вопрос 6: Что следует учитывать при калибровке индикатора угла поворота руля направления?

О: (1) Перед калибровкой убедитесь, что перо руля направления физически отцентрировано; (2) Если индикатор не возвращается к нулю, выполните механическую калибровку датчика угла руля или электрическую регулировку нуля индикатора; (3) Убедитесь, что опорная поверхность крепления не сместилась из-за деформации корпуса; (4) Любая операция, включающая калибровку или электромонтаж, должна выполняться судовым электриком или инженером по морским приборам, имеющим соответствующую сертификацию; (5) Несанкционированная разборка строго запрещена — прибор содержит прецизионные механические компоненты, и несанкционированная разборка приведет к аннулированию заводской калибровки.
